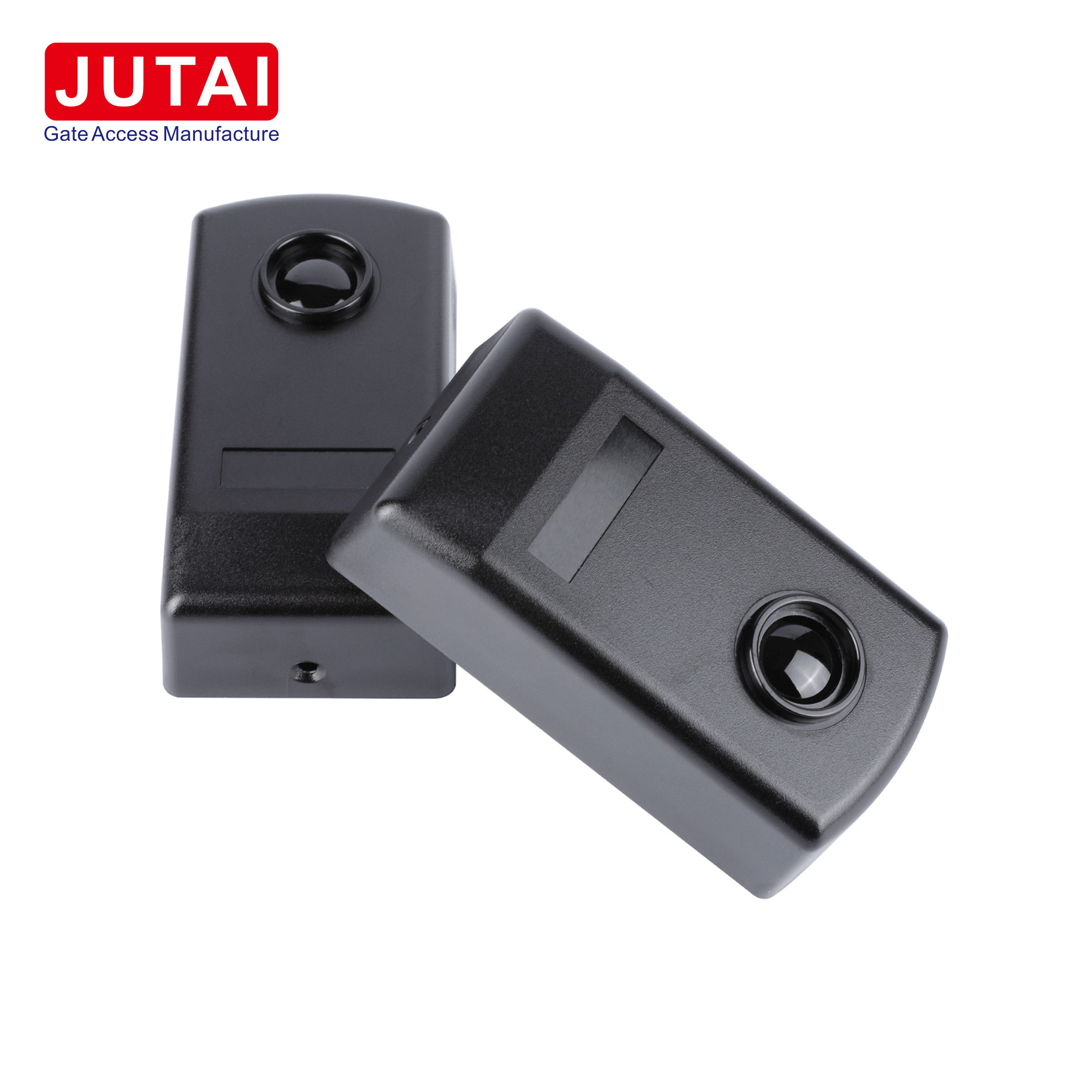

Celular fotovoltaica de infrarrojos impermeable para seguridad de puertas automáticas 12-24VADC Rango de detección 30M

Experimente una mayor seguridad y comodidad con el sensor de puerta automática JUTAI con fotocélula infrarroja.activación de una señal de interruptor de relé para una acción inmediataSu versatilidad lo hace ideal para diversas aplicaciones, incluyendo barreras de estacionamiento, puertas para peatones y puertas de vehículos para inducción del cuerpo.sirve como un sistema fiable de detección de ladrones para ventanas, puertas y pasillos.

Características únicas:

• Detectores de haz solitarios: ampliamente utilizados en puertas corredizas automáticas, puertas de obturación, puertas de garaje y ventanas, estos sensores proporcionan una detección confiable.

• Transmisor y receptor integrados: Con un transmisor y un receptor con un amplificador integrado, el haz infrarrojo estrecho contrarresta eficazmente la interferencia de la luz externa.

• Rango de detección confiable: a pesar de su montaje a baja altura (20-40 cm sobre el nivel del suelo), estos sensores mantienen un rango de detección confiable que abarca 2-20 metros.

• Capacidad de auto-detección IR-20: especialmente diseñado para puertas correderas, el sensor IR-20 detiene el cierre de la puerta cuando se interrumpe el haz de auto-detección.asegurando una rápida retracción a la posición más anchaLa puerta reanuda el movimiento hasta que el haz de detección se restablece, desactivándose después del cierre completo.

Funcionalidad:

Los detectores de posición se emparejan en puntos opuestos para establecer una zona infrarroja.Ideal para la integración perfecta en las configuraciones de seguridad en diversos entornos.

Rendimiento constante:

Manteniendo un rendimiento constante en condiciones climáticas adversas, el diseño compacto e impermeable IP65 garantiza una resistencia excepcional a la radiación ultravioleta y a las partículas abrasivas,mejorar la resiliencia en entornos al aire libre.

Apoyo integral:

Cada paquete incluye un manual de uso en inglés con diagramas ilustrados para una fácil instalación y configuración.

En resumen, el sensor de puerta automático JUTAI Infrared Photocell ofrece seguridad y versatilidad sin precedentes, proporcionando tranquilidad y comodidad en diversas aplicaciones.




Parámetro técnico

Detalles de conexión del JUTAI IR-20

Para instalar la fotocélula IR-20M, siga estas instrucciones paso a paso:

1. Acceso al interior: Levante el panel frontal de la fotocélula para acceder a sus componentes interiores.

2. Inserción y fijación del cable: inserte los cables en sus respectivas ranuras de la carcasa y fije la base de la fotocélula a la pared.

3. Instalación en pared o superficie metálica:

   • Si se monta en una pared, perforar tres agujeros de 5 ø e insertar los anclajes de tornillo adecuados.
   • Para su montaje en superficies metálicas, perforar tres agujeros de 3 ø para tornillos de autoapertura.

4. Hacer conexiones: conectar los cables necesarios y alimentar la fotocélula con un voltaje que oscila entre 12 y 24 V CC/AC.

5. Asegurar el posicionamiento adecuado: Asegurar el posicionamiento adecuado, la alineación y la conexión de la fotocélula. El LED rojo del receptor debe permanecer apagado si todo está configurado correctamente.Cuando el rayo infrarrojo se interrumpe, el LED rojo se iluminará.

6. Cobre con el panel frontal: una vez verificadas las conexiones, cubra la fotocélula con el panel frontal.

7. Sistema de ensayo: ensayar el sistema interrumpiendo el haz infrarrojo varias veces para comprobar la respuesta del relé.

8. Asegurar el panel delantero: finalmente, asegure el panel delantero en su lugar utilizando los tornillos provistos.

El seguimiento diligente de estos pasos garantizará la correcta instalación y funcionamiento de la fotocélula IR-20M.
