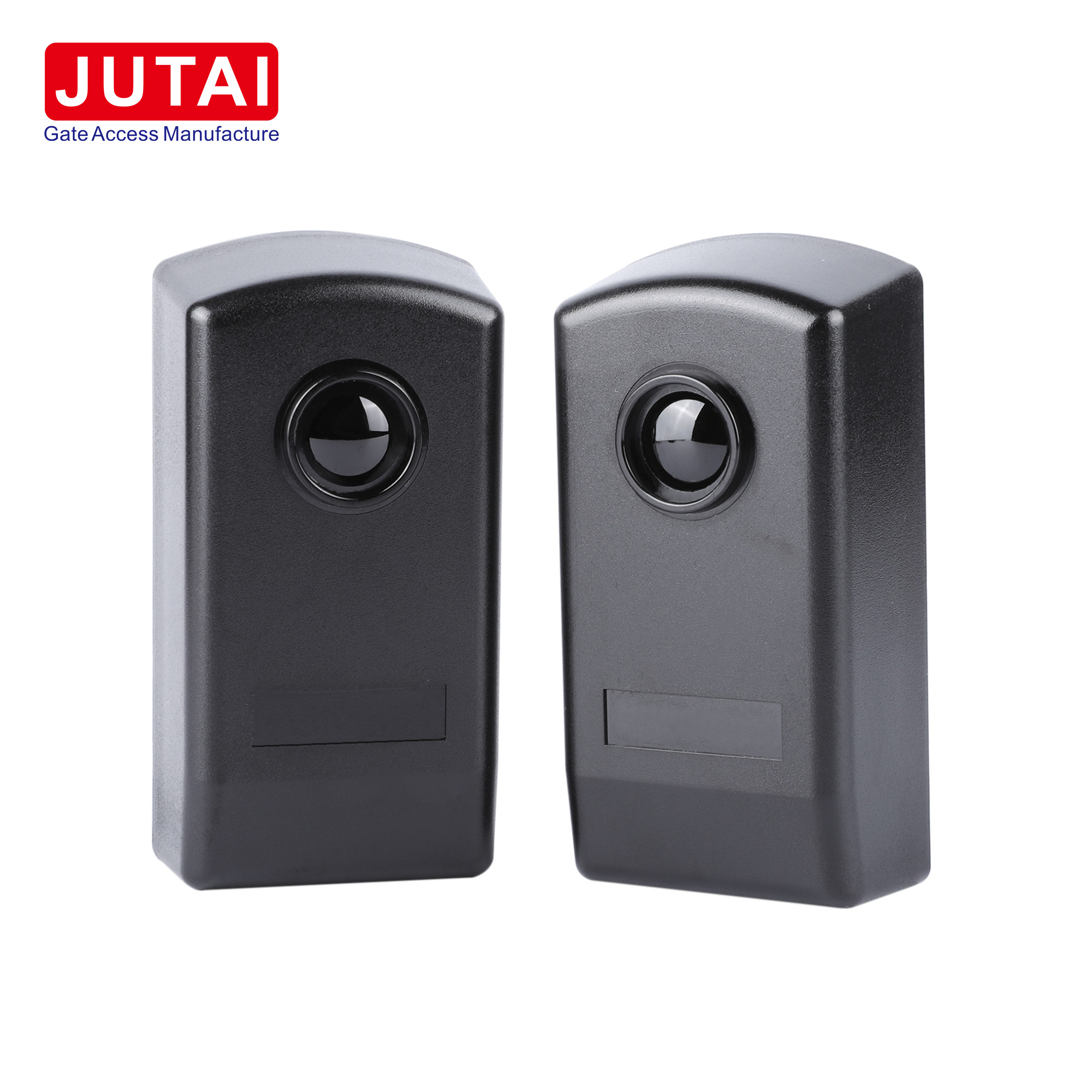

Sensor fotoeléctrico contra luz fuerte para la seguridad de la puerta automática de la barrera del rayo

Sensor fotoeléctrico anti luz fuerte para seguridad de la puerta automática de la barrera del rayo

Experimente una mayor seguridad y comodidad con el sensor automático de puerta JUTAI con fotocélula infrarroja.activando rápidamente una señal de interruptor de reléSu versatilidad se extiende a varias aplicaciones, incluyendo barreras de estacionamiento, puertas para peatones y puertas de vehículos para inducción del cuerpo.sirve como un sistema fiable de detección de ladrones para ventanas, puertas y pasillos.

Características únicas:

• Detectores de haz solitarios: ampliamente utilizados en puertas corredizas automáticas, puertas de obturación, puertas de garaje y ventanas, estos detectores de haz solitarios ofrecen una fiabilidad incomparable.
• Transmisor y receptor integrados: Cada unidad cuenta con un transmisor y receptor integrados con un amplificador, que emite un haz infrarrojo estrecho para contrarrestar eficazmente las interferencias de la luz externa.
• Rango de detección confiable: a pesar de su montaje a baja altura (20-40 cm sobre el nivel del suelo), estos sensores mantienen un rango de detección constante de 2-20 metros.
• Capacidad de auto-detección IR-20: diseñado para puertas correderas, el sensor IR-20 cuenta con capacidades de auto-detección.la puerta deja de cerrarse y rápidamente se retrae a su posición más ancha, mejorando la seguridad y la comodidad.

Funcionalidad:

Coloque cada par de detectores en puntos opuestos para establecer una zona infrarroja entre ellos.Detección de movimiento dentro de esta zona activa rápidamente una señal de alarma transmitida al host de alarma de seguridad (no incluido)Ideal para la integración sin problemas en las instalaciones de seguridad en instituciones educativas, complejos comerciales, instalaciones médicas, locales residenciales y más.

Rendimiento constante:

Independientemente de los escenarios meteorológicos adversos como lluvias o tormentas de polvo, el alcance de detección mantiene un rendimiento constante.El diseño compacto e impermeable IP65 del sensor fotográfico infrarrojo JUTAI IR-20 garantiza una resistencia excepcional a la radiación ultravioleta y a las partículas abrasivas, mejorando la resistencia en entornos al aire libre.

Apoyo integral:

Cada paquete incluye un manual de uso en inglés con diagramas ilustrados, que proporciona una guía completa para la instalación y configuración sin esfuerzo.

En resumen, la fotocélula infrarroja del sensor automático de puertas JUTAI ofrece seguridad y versatilidad sin precedentes en diversas aplicaciones, garantizando tranquilidad y comodidad en diversos entornos..




Parámetro técnico

Detalles de conexión del JUTAI IR-20

Para instalar la fotocélula IR-20M, siga estas instrucciones paso a paso:

1. Acceso al interior: Levante el panel frontal de la fotocélula para acceder a sus componentes interiores.

2. Inserción y fijación del cable: inserte los cables en sus respectivas ranuras de la carcasa y fije la base de la fotocélula a la pared.

3. Instalación en pared o superficie metálica:

   • Si se monta en una pared, perforar tres agujeros de 5 ø e insertar los anclajes de tornillo adecuados.
   • Para su montaje en superficies metálicas, perforar tres agujeros de 3 ø para tornillos de autoapertura.

4. Hacer conexiones: conectar los cables necesarios y alimentar la fotocélula con un voltaje que oscila entre 12 y 24 V CC/AC.

5. Asegúrese de que la fotocélula esté correctamente posicionada, alineada y conectada.Cuando el rayo infrarrojo se interrumpe, el LED rojo se iluminará.

6. Cobre con el panel frontal: después de verificar las conexiones, cubra la fotocélula con el panel frontal.

7. Sistema de ensayo: ensayar el sistema interrumpiendo el haz infrarrojo varias veces para verificar la respuesta del relé.

8. Asegurar el panel delantero: finalmente, asegure el panel delantero en su lugar utilizando los tornillos provistos.

El seguimiento meticuloso de estos pasos garantizará la correcta instalación y funcionamiento de la fotocélula IR-20M.
