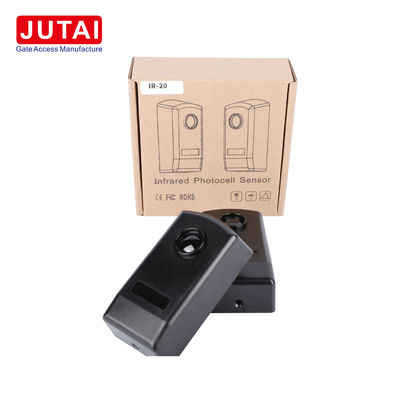

Sensor fotocélula infrarrojo IR-20 IP65 impermeable con rango de detección de 20m para puertas automáticas y puertas de garaje (12-24VAC/VDC)

Fotocélula infrarroja impermeable para seguridad de puertas automáticas 12-24VDC, rango de detección de 30M

Experimente una seguridad y comodidad mejoradas con la fotocélula infrarroja del sensor de puerta automática JUTAI. Este sensor meticulosamente diseñado detecta rápidamente interrupciones en el haz infrarrojo, activando una señal de relé para una acción rápida. Su versatilidad lo hace ideal para diversas aplicaciones, incluidas barreras de estacionamiento, puertas peatonales y puertas de vehículos para inducción de carrocería. Además, sirve como un sistema confiable de detección antirrobo para ventanas, puertas y pasillos.

• Detectores de haz solitario: Ampliamente utilizados en puertas automáticas correderas, puertas enrollables, puertas de garaje y ventanas, estos sensores proporcionan una detección confiable.
• Transmisor y receptor integrados: Con un transmisor y receptor con un amplificador integrado, el estrecho haz infrarrojo contrarresta eficazmente la interferencia de la luz externa.
• Rango de detección confiable: A pesar de montarse a baja altura (20-40 cm sobre el nivel del suelo), estos sensores mantienen un rango de detección confiable que abarca de 2 a 20 metros.
• Capacidad de autodetención IR-20: Diseñado específicamente para puertas correderas, el sensor IR-20 detiene el cierre de la puerta al interrumpir el haz de autodetención, asegurando una retracción rápida a la posición más amplia. La puerta reanuda el movimiento hasta que se restablece el haz de detección, desactivándose después del cierre completo.

Coloque pares de detectores en puntos opuestos para establecer una zona infrarroja. La detección de movimiento activa una señal de alarma que se transmite al host de alarma de seguridad (no incluido). Ideal para una integración perfecta en configuraciones de seguridad en diversos entornos.

Manteniendo un rendimiento constante en condiciones climáticas adversas, el diseño compacto e impermeable con clasificación IP65 garantiza una resistencia excepcional a la radiación ultravioleta y a las partículas abrasivas, mejorando la resiliencia en entornos exteriores.

Cada paquete incluye un manual de uso en inglés con diagramas ilustrados para una instalación y configuración sencillas.

En resumen, la fotocélula infrarroja del sensor de puerta automática JUTAI ofrece una seguridad y versatilidad inigualables, brindando tranquilidad y comodidad en diversas aplicaciones.

1. Acceda al interior: Levante el panel frontal de la fotocélula para acceder a sus componentes internos.
2. Inserción de cables y fijación de la base: Inserte los cables en sus respectivas ranuras de alojamiento y fije firmemente la base de la fotocélula a la pared.
3. Montaje en pared o superficie metálica:
   • Si monta en una pared, taladre tres agujeros de 5 mm de diámetro e inserte tacos de tornillo adecuados.
   • Para montar en superficies metálicas, taladre tres agujeros de 3 mm de diámetro para tornillos autorroscantes.
4. Realice las conexiones: Conecte los cables necesarios y alimente la fotocélula con un voltaje entre 12 y 24V CC/CA.
5. Asegure el posicionamiento correcto: Asegure el posicionamiento, la alineación y la conexión correctos de la fotocélula. El LED rojo del receptor debe permanecer apagado si todo está configurado correctamente. Cuando el haz infrarrojo se interrumpe, el LED rojo se iluminará.
6. Cubra con el panel frontal: Una vez verificadas las conexiones, cubra la fotocélula con el panel frontal. Insértelo firmemente hasta que se detenga y luego ciérrelo de forma segura.
7. Pruebe el sistema: Pruebe el sistema interrumpiendo el haz infrarrojo varias veces para verificar la respuesta del relé.
8. Asegure el panel frontal: Finalmente, asegure el panel frontal en su lugar utilizando los tornillos proporcionados.

Seguir estos pasos diligentemente garantizará la instalación y el funcionamiento adecuados de la fotocélula IR-20M.

Experimente una confiabilidad de primer nivel con la fotocélula infrarroja cableada JUTAI IR-20 de 20 metros. Con una distancia de detección excepcionalmente estable y confiable, nuestras lámparas infrarrojas utilizan marcas alemanas de renombre para garantizar una distancia y resistencia a la luz consistentes. Además, nuestros relés cuentan con la marca Omron de Japón, lo que garantiza la compatibilidad con varias marcas de operadores de puertas. Utilizando tecnología de montaje en superficie (SMT) en la producción de parches, mantenemos estrictos estándares de calidad para garantizar la precisión y consistencia de la producción por lotes. Confíe en la calidad incomparable de nuestro ojo fotoeléctrico de alta calidad para sus necesidades de seguridad y comodidad.

Después de varios años de desarrollo y consolidación, hemos desarrollado una gama completa de grupos de productos infrarrojos, que van desde el modelo cableado de 20 metros, hasta el modelo inalámbrico de 30 metros, el sensor infrarrojo reflejado de 7 metros y los grupos de fotocélulas de cortina. Para obtener información específica, consulte nuestra lista de información de pedidos.
