Sensor de bucle de doble canal LD-200 para detector de vehículos de acceso a barreras de estacionamiento

Lugar de origen China.
Nombre de la marca JUTAI
Certificación CE
Número de modelo LD-200
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado dibujo animado
Tiempo de entrega 5 - 8 días laborables
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacidad de la fuente 1000 piezas por mes
Datos del producto
Sensibilidad Entre 20 y 2000 μH Configuración de la sensibilidad Seleccionable por 16 vías/ Más alto 0,010%Dl/L/Más bajo 2,56%
Temperadora de operación -40 ~ +70 ℃ Tiempos de respuesta Se aplicará el método de ensayo de las condiciones de ensayo.
Especificación 13.6*8.6*5.2 mm Fuerza 110-240VAC (48 a 63 Hz)
Frecuencia Interruptor de cuatro pasos seleccionable: 20-80 KHz Humedad Hasta 95% de humedad relativa sin condensación
Protección de circuito Recubrimiento conformado sobre la PCB y todos los componentes. Conexión Montaje de enchufe macho de 11 pines (JEDEC B11-88)
Tamaño 75 mm x 43 mm x 110 mm ABS Sí
Resaltar

Sensor de circuito de acceso de la barrera de estacionamiento

,

Sensor de bucle de doble canal LD-200

,

Sensor de bucle del detector del vehículo

Deja un mensaje
Descripción de producto

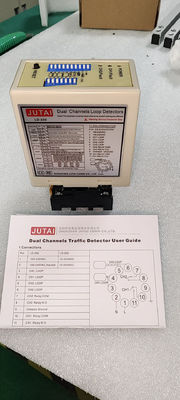

Sensor de Bucle de Doble Canal LD-200 para Detector de Vehículos de Barrera de Estacionamiento
Detector de Bucle de Vehículos Profesional de Doble Canal

El Detector de Tráfico de Doble Canal JUTAI (LD-200/202) está diseñado para detectar vehículos y proporcionar un monitoreo de tráfico confiable para sistemas de control de acceso de estacionamiento.

Double Channel Car Parking Management Inductive Loop Detector
Características Principales
Operación de Doble Canal

Detecta vehículos en dos bucles separados (CH1 y CH2) para un monitoreo integral

Indicadores Visuales

LED de Encendido (ROJO) indica "Encendido", los LEDs de Detección CH1 y CH2 muestran la detección de vehículos y el estado del bucle

Ajustes Ajustables

Ajuste de sensibilidad y frecuencia mediante interruptores DIP para una operación personalizada

Múltiples Modos de Operación

Varios modos para detección de dirección y operación normal con funcionalidad de reinicio

Ventajas Técnicas
  • Diseño Compacto: Carcasa bien diseñada para una fácil integración en sistemas existentes
  • Diagnóstico Integral: Diagnóstico preciso de problemas de bucle e instalación
  • Tiempo de Presencia Seleccionable: La salida se puede limitar a un tiempo fijo mientras el vehículo permanece en el bucle
  • Gestión de Frecuencia: Elimina la interferencia entre bucles adyacentes con ajustes de frecuencia
  • Detección de Dirección: El movimiento de CH1 a CH2 activa el relé CH1; el movimiento de CH2 a CH1 activa el relé CH2
  • Control de Sensibilidad: Ajustable a través de configuraciones de interruptores DIP de 7 y 10 vías
Professional 110-240VAC Double Channel Vehicle Loop Detector
Modos de Operación

El detector de la serie LD-200 puede configurarse para cualquiera de los siguientes modos:

  • Modo de Presencia
  • Modo de Pulso
  • Modo de Presencia Lógica AB (Operación de Barrera)
  • Modo de Pulso Lógica AB (Lógica de Conteo)
Multi-type voltage vehicle loop detection sensors
Especificaciones Técnicas
Especificación Detalles
Inductancia del Bucle 20-2000μH
Sensibilidad 8 vías seleccionables
Más alta: 0.015% DL/L
Más baja: 0.8% DL/L
Frecuencia Seleccionable mediante interruptor de cuatro pasos: 20-80KHz
Requisitos de Alimentación 110-240VAC (48 a 62Hz)
12-24VADC (48 a 62Hz)
Temperatura de Operación -40℃ a +70℃ (-111℉ a +158℉)
Tiempos de Respuesta 10-90MS
Indicaciones Visuales LED de Encendido: Rojo
LED de Canal: Verde
Humedad Hasta 95% de humedad relativa sin condensación
Tamaño 75mm x 43mm x 110mm
Loop Detector specifications
Aplicaciones
  • Sistemas de Puertas Automáticas
  • Control de Semáforos
  • Mecanismos de Accionamiento de Puertas
  • Barreras Operativas
  • Sistemas de Guía de Estacionamiento
  • Activación de Dispensadores de Tarjetas en Estacionamientos
  • Control de Barreras de Estacionamiento
  • Control de Acceso de Vehículos
  • Sistemas de Control de Tráfico / Peajes
  • Sistemas de Conteo de Vehículos
  • Puertas y Portones Motorizados
  • Bolardos de Seguridad / Persianas Enrollables / Puertas de Garaje
  • Sistemas de Disparo de Cámaras
Diagrama de Conexión
Double Channel Loop Detector Connection Diagram
Funciones del Indicador
  • LED de Encendido (ROJO): Indica "Encendido"
  • LED de Detección CH1:
    • Encendido continuo: Detección de vehículo
    • Parpadeo lento: Cortocircuito en el bucle o giros insuficientes
    • Parpadeo rápido: Circuito abierto en el bucle o giros excesivos
  • LED de Detección CH2:
    • Encendido continuo: Detección de vehículo
    • Parpadeo lento: Cortocircuito en el bucle o giros insuficientes
    • Parpadeo rápido: Circuito abierto en el bucle o giros excesivos
Configuración de Interruptores

El ajuste de sensibilidad y frecuencia se logra a través de configuraciones de interruptores DIP de 7 y 10 vías:

Switch Configuration Diagram
Requisito de Reinicio: El LD-200 debe reiniciarse cada vez que se realiza un cambio de configuración en los interruptores DIP.
Directrices de Instalación
  • Utilice cables ferromagnéticos para la bobina de inducción (hasta 500 metros de longitud total)
  • Tamaño de corte de la bobina: Rectángulo de 1.0-2.0m de largo × 0.8-1.2m de ancho
  • Evite ángulos rectos en las esquinas
  • Mantenga el enchufe y el conector del producto en posición vertical durante la instalación
Coil Installation Overview Proper Installation Orientation
Principio de Funcionamiento
Proceso de Entrada Proceso de Salida
  1. Ambas bobinas de bucle detectan la entrada del coche
  2. El LD-200/202 activa el lector UHF en la entrada
  3. El lector UHF envía el ID al controlador (AC-11)
  4. El controlador emite una señal de relé para abrir la barrera
  5. El coche entra y la barrera se baja automáticamente
  6. El LD-100/102 garantiza la seguridad y la funcionalidad anti-aplastamiento
  1. El coche pasa por el lector UHF durante la salida
  2. El LD-200/202 activa el lector UHF para leer el ID de la tarjeta
  3. El controlador verifica la validez del ID y abre la barrera
  4. El coche sale mientras el brazo de la barrera baja automáticamente
  5. El LD-100/102 proporciona seguridad y funcionalidad anti-aplastamiento
Guía de Solución de Problemas
Síntomas Solución
El detector no funciona Presione el botón de reinicio
El indicador LED rojo no está completamente encendido Verifique la fuente de alimentación
El LED verde parpadea lentamente Cortocircuito en el bucle o giros insuficientes - reduzca la frecuencia o agregue giros
El LED verde parpadea más rápido Circuito abierto en el bucle o giros excesivos - aumente la frecuencia o elimine giros
Documentación Adicional
Loop Detector Technical Diagram 1 Loop Detector Technical Diagram 2 Loop Detector Technical Diagram 3 Loop Detector Application Diagram 1 Loop Detector Application Diagram 2
