110-240V Sensor de bucle de barrera de boom de canal único LD-100 Detector de vehículos

1. Introducción:
   • El detector de bucles de las puertas de las barreras de estacionamiento es un sensor diseñado específicamente para puertas de las barreras de estacionamiento, capaz de identificar y detectar de manera eficiente todos los tipos de vehículos,incluidos los vehículos de gran tamaño, camiones, motocicletas, y más, asegurando la apertura y cierre automático de puertas.
2. Características:
   • Detector de vehículos de un solo canal.
3. Ventajas:
   • Amplio rango de detección y alta sensibilidad: con un rango de detección de 15 a 2000μH y una alta sensibilidad, detecta con precisión varios vehículos, lo que garantiza un rendimiento de detección confiable.
   • Función de reinicio automático: el sensor se reinicia automáticamente en caso de avería, eliminando la necesidad de intervención manual y mejorando la estabilidad y fiabilidad del sistema.
   • Selección de niveles de detección múltiples: con 16 niveles seleccionables que van desde el 0,008% DL/L hasta el 2,50% DL/L, se puede ajustar de acuerdo con los requisitos específicos,adecuado para diferentes escenarios de aplicación.
   • Protección contra rayos de 40000V: equipado con una robusta protección contra rayos de 40000V, protege eficazmente el sensor contra daños causados por rayos.
   • Amplio rango de entornos de funcionamiento: adecuado para una amplia gama de entornos de funcionamiento, con un rango de temperatura de -40°C a +70°C, garantizando un funcionamiento estable incluso en condiciones climáticas adversas.

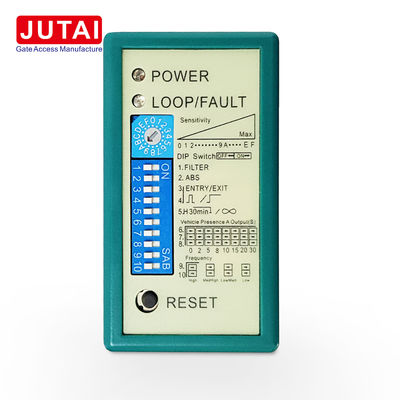

Indicadores y interruptor:

• LED de potencia: LED de potencia ROJO indica "Encendiendo".
• Detección de Led:
  • Continuamente encendido: indica la detección del vehículo.
  • Parpadeo lento: indica que el bucle es un cortocircuito o que el número de giros después del bucle no es suficiente.
  • Parpadeo rápido: indica que el circuito está abierto o que hay demasiados giros después del circuito.
• Interruptor 1 (Trimpot), Selección de sensibilidad:
  • La sensibilidad del bucle se puede ajustar mediante el trimpot etiquetado "Sensibilidad".El usuario puede seleccionar 16 ajustes diferentes girando el trimpot con 0 siendo el menos sensible y "F" siendo el más sensible.
• Switch2 (Configuración del interruptor de penetración):
  • DIP1 y DIP2 Configuración de funciones especiales:
    • DIP1 ON: la salida tiene un retraso de 2 segundos (sin salida de relé si la velocidad del vehículo es superior a 8 km/h).
    • DIP2 ON: Aumentar la sensibilidad para evitar el desenlace involuntario al salir del vehículo, especialmente para el remolque.
  • DIP3 y DIP 4 Configuración del relé B Salida:

    Modo de inmersión	Salida del relé B	Estado de las bobinas de bucle
    No se puede.	Cuando el vehículo se mueve, la salida para el relé B es de 200 m/s	Tipo de salida del relé B
    En OFF	Cuando el vehículo se haya ido, la salida para el relé B es de 600 m/s	El relé B será la salida presente.
    En el	Si el bucle está defectuoso, el relé B estará encendido y se apagará una vez que se corrija el fallo.

  • Configuración del DIP 5 para reiniciar automáticamente:

    Modo de inmersión	Modo actual
    Está encendido	El vehículo puede estar permanentemente presente (sin reinicio automático, a menos que el vehículo se haya ido o reinicio manual)
    - No.	Modo normal (reinicio automático después de 30 minutos de presencia del vehículo, utilizado para resolver el error de operación, si se recomienda)

  • DIP6 y DIP7 y DIP8 Relé de ajuste ADelay:

    Modo de inmersión	Retraso en la salida
    No, no, no.	0 segundos Salida
    En OFF OFF	Salida de 2 segundos
    No, no, no.	Salida de 5 segundos
    En el OFF	8 segundos Salida
    Enciende.	10 segundos Salida
    En OFF en	15 segundos Salida
    - ¿ Por qué?	20 segundos de salida
    En el	30 segundos Salida

  • DIP9 y DIP 10 Frecuencia de ajuste (40 K a 100 KHz):

    Modo de inmersión	Frecuencia
    No se puede.	En alto.
    En OFF	Mediano - Alto
    Apagado	Medio - Bajo
    En el	Bajo


    • En la aplicación, cuando se hayan instalado dos o más detectores de bucles y bucles de detección, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Botón de reinicio: Tenga en cuenta que el LD-100 debe reiniciarse cada vez que se realice un cambio de configuración en los interruptores de penetración.

Posición e instalación del detector:

• Instale el detector en una carcasa a prueba de intemperie.
• El detector debe estar lo más cerca posible del circuito de detección.
• El detector debe instalarse siempre lejos de los campos magnéticos fuertes.
• Evite colocar cables de alto voltaje cerca de los detectores de bucle.
• No instale el detector en objetos que vibran.
• Cuando la caja de control está instalada a menos de 10 metros del bucle, se pueden utilizar cables normales para conectar la caja de control al bucle.No exceda de 30 m de distancia entre la caja de control y el bucle.

Instalación del bucle:

• Los bucles se sellan con un compuesto de epoxi negro o un mastic de betún caliente para mezclarse con la superficie de la carretera.
• Perímetro del bucle y número de cilindros:

  Perímetro del bucle	Número de cilindros
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - hacia arriba	2

• Solución de problemas:
  • Si el detector no funciona, pulse el botón de reinicio.
  • Si el indicador LED rojo no está completamente encendido: comprobar la fuente de alimentación.
  • Si el indicador LED es verde:
    • Parpadea lentamente: tal vez porque el bucle es cortocircuito o la falta de vueltas no es suficiente.
    • Parpadea más rápido: Tal vez es porque el bucle está abierto o el no: de giros es demasiado.
  • En caso negativo: no bastan las vueltas: bajar la frecuencia (si la frecuencia sigue siendo demasiado alta, debe añadir más vueltas).
  • Si no: demasiados giros: aumentar la frecuencia (si la frecuencia sigue siendo demasiado baja, debe eliminar algunos giros).

Parámetros del producto:

Interruptor 2 (Configuración del interruptor de penetración)

1.DIP 1 y DIP 2 Establecimiento de funciones especiales

2.DIP 3 y DIP 4 Configuración del relé B Salida

3. DIP 5 Configuración de reinicio automático

4. DIP 6 y DIP 7 y DIP 8 Configuración del relé con retraso

5. DIP 9 y DIP 10 Frecuencia de ajuste (40 K a 100 KHz).

Instalación del bucle:

Disparando problemas:
