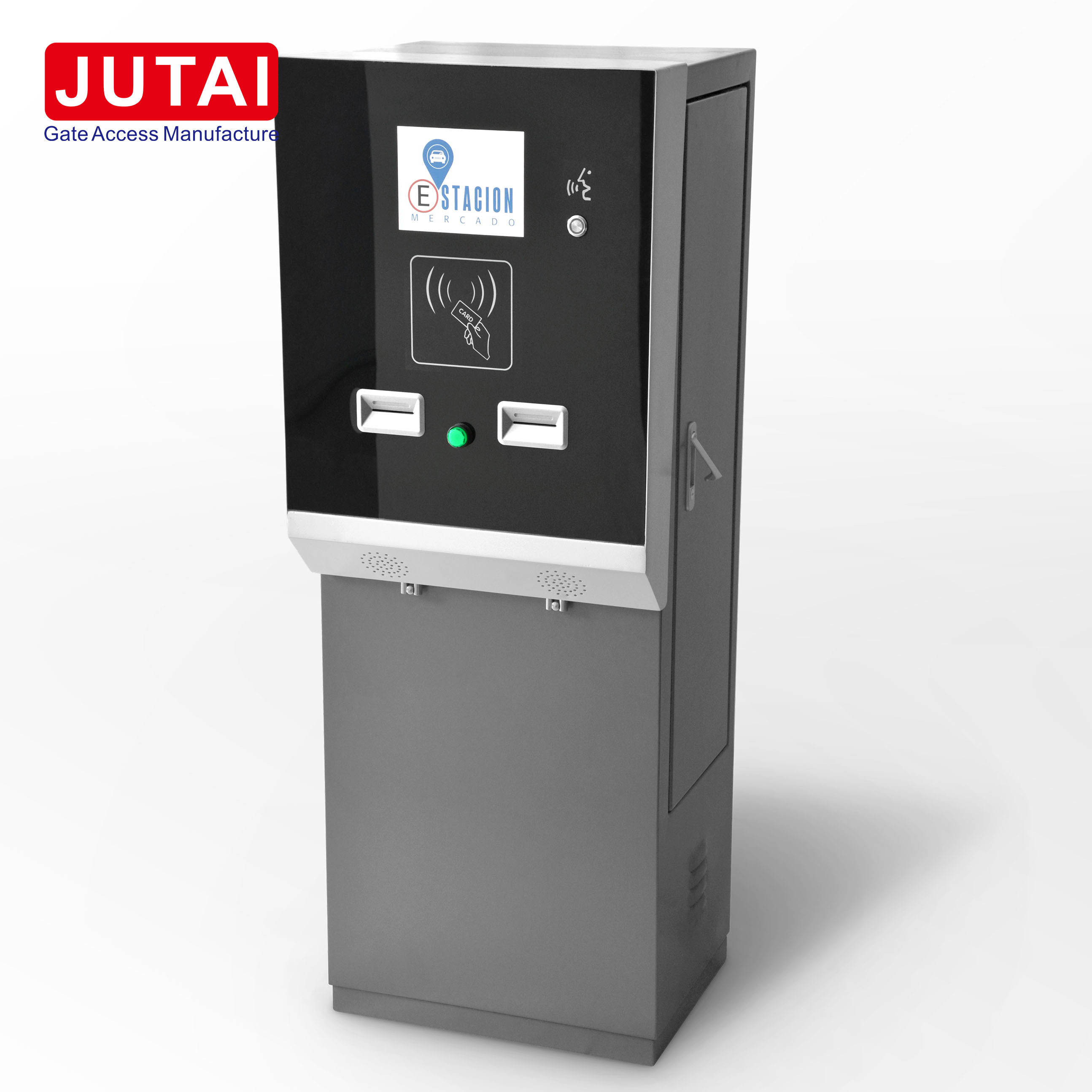

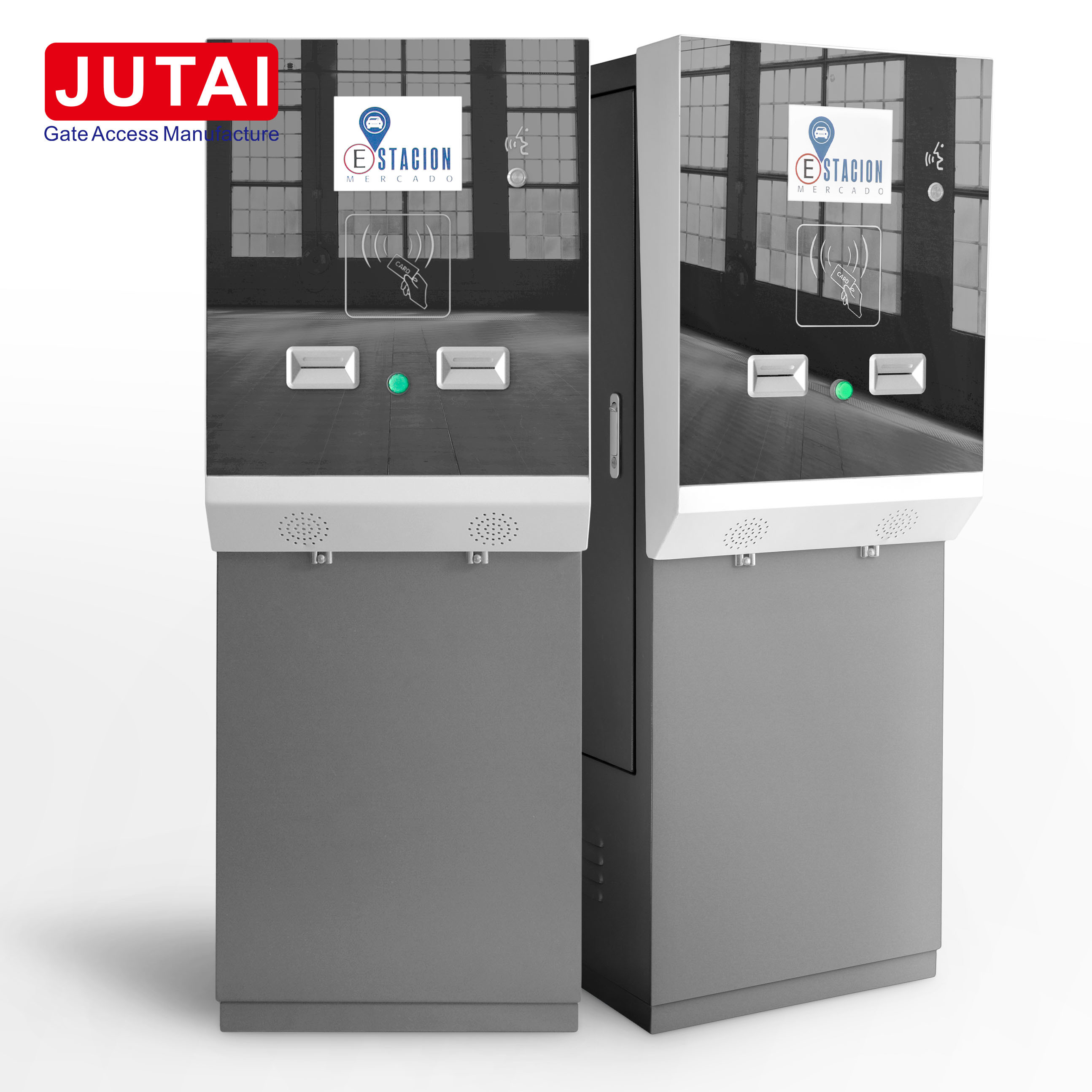

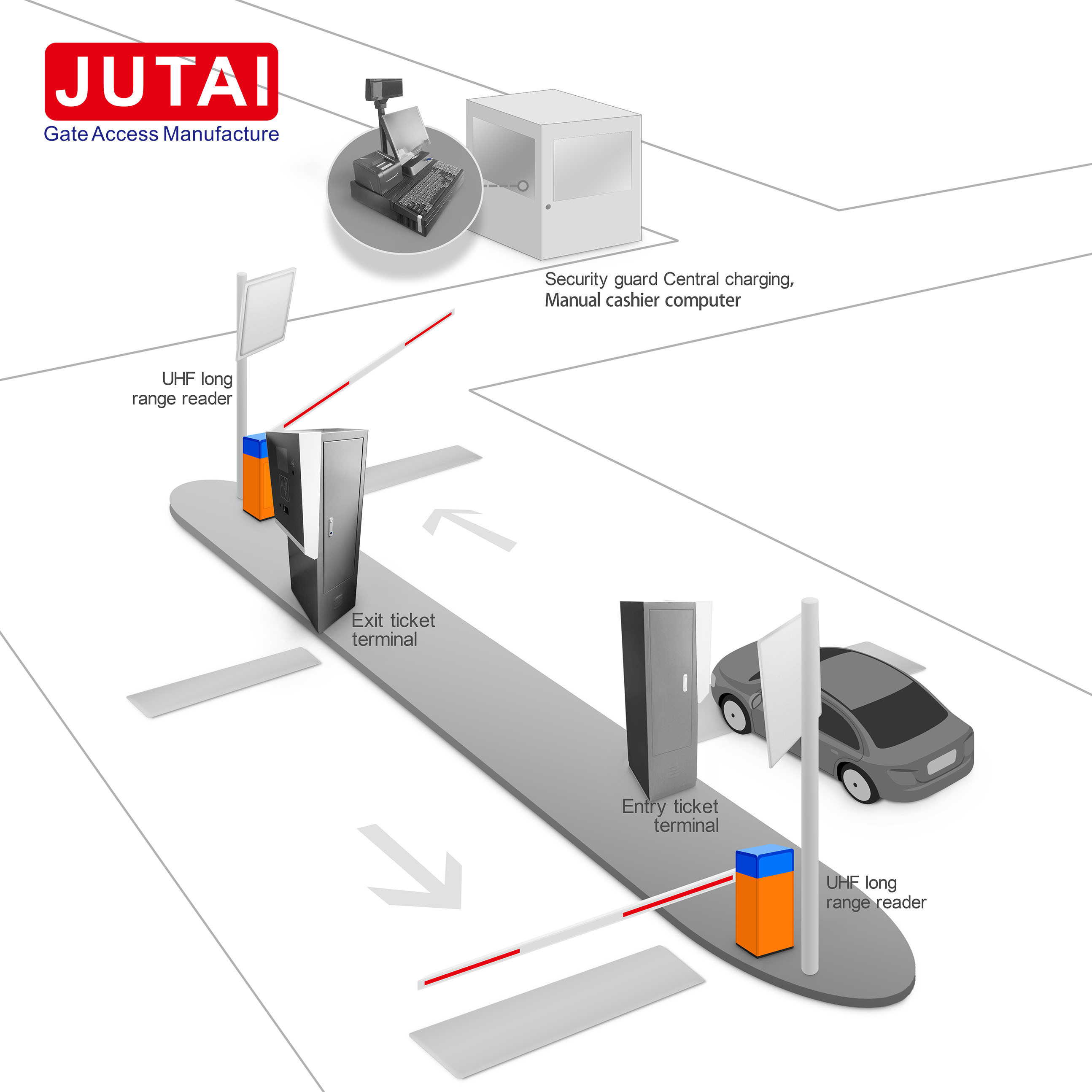

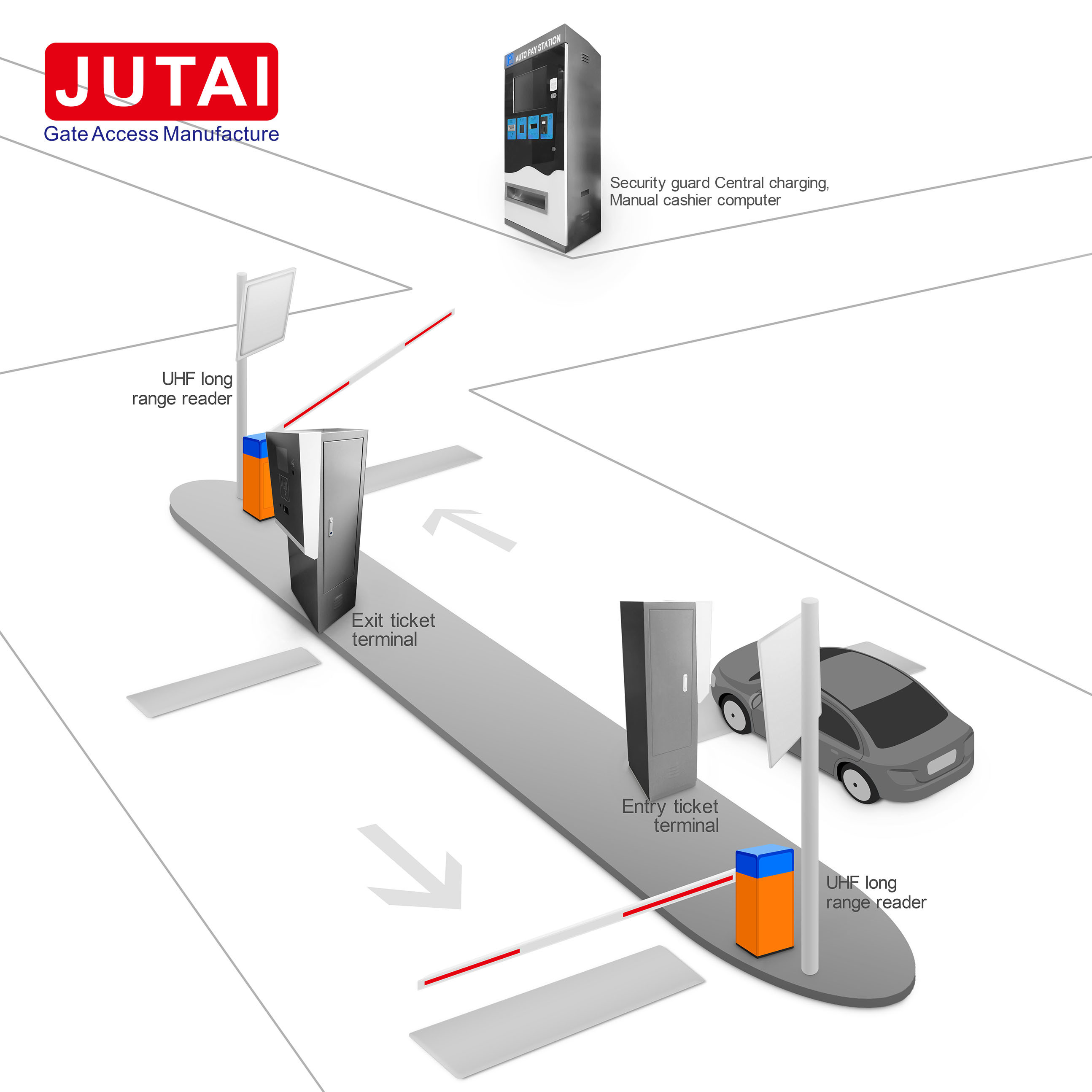

Máquina expendedora de tickets de entrada/salida de estacionamiento - Descripción del producto

I. Descripción general del producto

II. Características clave

A. Diseño fácil de usar

• La taquilla presenta un diseño de carcasa exclusivo con paneles frontal y dos laterales que se pueden abrir, lo que facilita el cableado interno y el mantenimiento.
• Equipado con botones de emisión y recolección de tarjetas, junto con ranuras para tarjetas iluminadas, todo el proceso se guía mediante indicaciones de voz claras e instrucciones en pantalla intuitivas, lo que garantiza una experiencia de usuario perfecta.

B. Capacidades mejoradas de manejo de tarjetas

• En la entrada, se instalaron dispensadores de tarjetas duales, lo que duplica la capacidad de almacenamiento de tarjetas y reduce efectivamente la frecuencia de reposición manual de tarjetas. Esto no sólo minimiza la carga de trabajo de los operadores sino que también agiliza el proceso de entrada de vehículos.
• La salida está equipada con colectores de tarjetas duales, lo que proporciona un sistema redundante donde la falla de un colector no interrumpe el funcionamiento normal. Esta redundancia reduce significativamente la probabilidad de congestión del tráfico causada por problemas con el cobro de tarjetas.

C. Detección y diferenciación de vehículos

• El sistema de sensor de tierra dual integrado está diseñado para distinguir con precisión entre motocicletas y vehículos pequeños. Esto permite la implementación de diferentes cálculos de tarifas según el tipo de vehículo, proporcionando un sistema de facturación más flexible y justo.

D. Comunicación rentable

• Con un botón de intercomunicación y un micrófono incorporados, la taquilla admite la funcionalidad de intercomunicación LAN a través de un software dedicado. Esto elimina la necesidad de instalaciones de intercomunicadores adicionales, lo que genera ahorros de costos para todo el proyecto.

E. Monitoreo del estado de la puerta

• La interfaz de retroalimentación de la puerta ofrece una representación visual en tiempo real del estado de la puerta y sus conexiones periféricas en el software de gestión. Esto permite a los operadores tener control y conocimiento completo de los puntos de acceso en todo momento.

F. Durabilidad de grado industrial

• Diseñada para soportar condiciones extremas, la taquilla puede funcionar sin problemas dentro de un amplio rango de temperaturas de -40 °C a 85 °C. Esto garantiza un rendimiento confiable las 24 horas del día, los 7 días de la semana, lo que lo hace adecuado para diversos entornos.

G. Fácil instalación y conectividad

• Con una interfaz RJ45 para conexión LAN, la taquilla puede establecer automáticamente una conexión con el software de gestión una vez configurada la dirección IP del servidor. Esto simplifica el proceso de instalación y puesta en marcha, ahorrando tiempo y esfuerzo.

H. Valor agregado comercial

• Además de sus funciones principales de gestión de estacionamiento, el sistema también ofrece capacidades de publicidad comercial. Esto brinda la oportunidad de generar ingresos adicionales a través de exhibiciones publicitarias específicas.

III. Especificaciones del producto

A. Especificaciones de hardware

B. Método de cableado y notas

1. Diagrama de cableado: La fuente de alimentación (110~220 VCA) se conecta a la taquilla, que luego se conecta en red al ordenador de gestión mediante un conmutador RJ45 y controladores. El diagrama proporcionado ilustra las conexiones de dispositivos externos.
2. Precauciones de cableado:
   • Dado el complejo cableado interno de la taquilla, que viene preconfigurado de fábrica, es imprescindible seguir el esquema de conexión externo.
   • Al cablear el bucle de inducción de tierra, se requiere un estricto cumplimiento del principio del par trenzado, con el par trenzado conectado al sensor de detección de tierra. No hacerlo puede provocar una detección inexacta de la entrada y salida del vehículo.
   • En caso de cualquier discrepancia entre las posiciones de la interfaz de cableado en el diagrama y el dispositivo real, consulte las marcas en el dispositivo real para obtener un cableado preciso.

C. Diagrama de dimensiones del producto

IV. Especificaciones de componentes internos

A. Controlador

1. Características clave:
   • Construido con un diseño robusto de grado industrial, el controlador puede funcionar de manera estable dentro de un rango de temperatura de -40°C a 85°C. Está equipado con un temporizador de vigilancia para evitar fallos del sistema y garantizar un funcionamiento ininterrumpido.
   • La interfaz TCP/IP de alta velocidad permite una comunicación rápida y eficiente, al mismo tiempo que simplifica el proceso de cableado.
   • Proporciona una DLL (Biblioteca de enlaces dinámicos), que permite una fácil integración y llamadas a funciones en diferentes lenguajes de programación, facilitando la implementación de funciones complejas.
   • Hay múltiples interfaces de comunicación disponibles para cumplir con diversos requisitos de la industria y garantizar una conectividad perfecta con otros dispositivos.
   • Con tres salidas de control de iluminación, puede gestionar eficazmente luces LED de 5-24 V, mejorando la visualización y la guía del usuario.
   • Las tres entradas de inducción terrestre permiten la detección del tipo de vehículo en tiempo real, lo que permite la emisión precisa de tarjetas e impresión de boletos en papel según el tipo de vehículo detectado.
   • Se proporcionan tres entradas de botones para diferentes funciones operativas, lo que permite una interacción intuitiva del usuario.
   • El control de puerta dual con aislamiento garantiza el control simultáneo e independiente de dos puertas, lo que permite operaciones de entrada y salida sin problemas.
   • La retroalimentación de puerta dual con entrada de aislamiento permite un monitoreo preciso del estado del interruptor de puerta, mejorando la seguridad y el conocimiento operativo.
   • Las interfaces duales de dispensador/recolector de tarjetas brindan flexibilidad para conectar múltiples dispositivos de manejo de tarjetas, optimizando el proceso de administración de tarjetas.
   • Se incluye un botón multifuncional para restablecer el sistema, restaurar la configuración predeterminada y modo de actualización forzada, lo que garantiza una fácil administración y mantenimiento del sistema.
   • El acceso a la página web back-end permite una configuración conveniente de las direcciones IP locales y de destino en el tablero de control, lo que mejora las capacidades de administración de la red.
   • Los números de puerto de comunicación personalizables evitan conflictos con los sistemas existentes, lo que garantiza una integración perfecta en diversos entornos de red.
   • La compatibilidad con pantallas LED y LCD externas permite una mejor interactividad y visualización de información, brindando a los usuarios instrucciones claras y actualizaciones de estado.
   • El sistema admite actualizaciones en línea y basadas en tarjetas SD, lo que garantiza un fácil acceso a las últimas funciones y mejoras y simplifica el mantenimiento del sistema.
   • El exterior del controlador presenta una carcasa de aluminio con tecnología de impresión láser, que proporciona una disipación de calor eficiente, marcas de texto claras y una apariencia estéticamente agradable.

B. Pantalla LCD

1. Características principales:
   • Diseñada y fabricada según estándares industriales, la pantalla LCD es adecuada para entornos de alta temperatura dentro de la taquilla, con un rango de temperatura de funcionamiento de -30 °C a +70 °C.
   • Con un brillo ultra alto de 900 nits, garantiza una visibilidad clara incluso bajo la luz solar directa y presenta un amplio ángulo de visión para una experiencia de usuario óptima.
   • El reloj RTC incorporado retiene los datos de tiempo incluso durante cortes de energía, con recuperación automática de tiempo al encenderlo, lo que garantiza un cronometraje preciso y una sincronización del sistema.
   • El brillo de la retroiluminación se puede ajustar en 64 niveles, lo que permite un funcionamiento energéticamente eficiente durante la noche o en condiciones de poca luz.
   • Antes de salir de fábrica, la pantalla LCD se somete a un proceso de envejecimiento de 24 horas para garantizar un rendimiento confiable y estable en el momento de la entrega.

C. Dispensador de tarjetas

1. Características principales:
   • Diseñado con una durabilidad de grado industrial, el dispensador de tarjetas es resistente al desgaste y la corrosión, lo que lo hace adecuado para diversos entornos hostiles, incluidas altas temperaturas y condiciones polvorientas.
   • El mecanismo de fricción de la tarjeta imita la acción de una mano humana, lo que garantiza una dispensación fiable de la tarjeta y una gran adaptabilidad a diferentes tipos de tarjetas.
   • Equipado con un dispositivo de vigilancia de hardware y un microsistema operativo integrado en tiempo real, el dispensador de tarjetas garantiza un funcionamiento fiable y continuo, minimizando el riesgo de fallos del sistema.
   • La función de tarjeta de preemisión acelera significativamente el proceso de emisión de la tarjeta, reduciendo efectivamente los tiempos de cola de vehículos y mejorando el flujo de tráfico.
   • Las alarmas sonoras automáticas se activan en caso de niveles bajos de tarjetas, bandejas de tarjetas vacías o fallas del sistema, lo que garantiza la intervención oportuna del operador. El sistema también cuenta con una función de reinicio automático después de 100 segundos de alarma de error.
   • Ofrece interfaces de control de nivel RS232 y E/S, lo que brinda flexibilidad en la integración y operación del sistema.
   • Con una alta capacidad de reciclaje de tarjetas de más de 40 tarjetas y una alarma sonora de tarjeta llena, el dispensador de tarjetas garantiza una gestión eficiente de las tarjetas.
   • La función de recuperación de seguridad mejorada evita la pérdida maliciosa de la tarjeta, mejorando la seguridad del proceso de manejo de la tarjeta.
   • El diseño de la caja de tarjetas apilable permite una expansión flexible de la capacidad de almacenamiento de tarjetas, adaptándose a los diferentes requisitos de uso.
   • El grosor de la tarjeta se puede ajustar dentro de un rango de 0,3 mm a 2,5 mm (configurado de fábrica en 0,8 mm), acomodándose a varios materiales de tarjeta.
   • El diseño de instalación del riel deslizante simplifica la instalación y extracción del dispensador de tarjetas, lo que hace que el mantenimiento y el servicio sean rápidos y convenientes.
   • Fabricado utilizando técnicas de producción de molde completo, el dispensador de tarjetas garantiza una alta precisión del producto y una calidad constante.

D. Receptor de tarjeta

1. Características principales:
   • En caso de bloqueos de la tarjeta, el receptor de la tarjeta ofrece opciones flexibles, lo que permite a los operadores elegir entre devolver la tarjeta después de un tiempo de espera o recibirla por la fuerza sin devolverla.
   • La configuración de tiempo de espera y devolución del reconocimiento de la tarjeta se puede personalizar, lo que proporciona un mayor control sobre el proceso de manejo de la tarjeta.
   • Puede proporcionar señales de activación y conmutación a la computadora host, lo que permite una integración perfecta con el sistema general de gestión de estacionamiento.
   • El receptor de tarjetas está equipado con alarmas sonoras y luminosas para alertar a los operadores en caso de inserciones incorrectas de tarjetas u otras condiciones de error.

E. Impresora de tickets en papel

1. Características principales:
   • La impresora ofrece capacidades de ampliación de fuentes, lo que permite ampliar el texto de 1x a 7x mediante el control de comandos, lo que garantiza una impresión de tickets clara y legible.
   • Equipado con un cortador de larga duración con una vida útil completa de más de 1 millón de cortes de papel, garantiza un funcionamiento fiable y duradero.
   • El sensor de falta de papel incorporado, el sensor de marcas negras y el sensor de fin de papel opcional permiten un monitoreo continuo del estado de la impresora, lo que garantiza un funcionamiento fluido y evita atascos de papel.
   • Admite la impresión de códigos de barras y códigos QR en varios formatos, y el tamaño de píxel del código QR se puede ajustar libremente para cumplir con los diferentes requisitos de la aplicación.
   • La impresora cuenta con una biblioteca integrada de caracteres chinos GBK y una biblioteca integrada de caracteres chinos tradicionales, lo que permite la impresión de billetes en varios idiomas.
   • Admite actualización IAP USB o RS232, lo que facilita el mantenimiento y las actualizaciones de firmware, lo que garantiza que la impresora se mantenga actualizada con las últimas funciones.

F. Detector de circuito del vehículo

1. Características principales:
   • Diseñado con especificaciones completas de grado industrial, el detector de bucle para vehículos puede funcionar continuamente dentro de un rango de temperatura de -40 °C a 85 °C, lo que garantiza un rendimiento confiable las 7 horas del día, las 24 horas.
   • Es altamente adaptable, capaz de detectar varios modelos de vehículos. Los parámetros de detección se pueden ajustar para optimizar el rendimiento de diferentes tipos de vehículos, lo que garantiza una detección precisa del vehículo.
   • El detector cuenta con dos conjuntos de salidas de relé, y el modo de salida de cada grupo se puede personalizar. Se puede configurar en salida de pulso o de existencia, según los requisitos específicos de la aplicación.
   • El interruptor DIP permite un fácil ajuste de la sensibilidad de detección, lo que facilita una configuración y calibración rápida y eficiente del detector.
   • Admite la salida retardada de la señal de detección, que se puede personalizar para satisfacer necesidades operativas específicas, garantizando una entrada y salida de vehículos fluida y coordinada.
   • La frecuencia de detección se puede ajustar y las bobinas adyacentes se pueden configurar en diferentes frecuencias para evitar interferencias en la misma frecuencia, lo que garantiza una detección de vehículos confiable y precisa.
   • La salida de reinicio automático de detección a largo plazo se puede configurar para evitar fallas de salida debido a condiciones anormales, mejorando la estabilidad y confiabilidad del sistema.

G. Lector de tarjetas IC

1. Características principales:
   • Construido con una durabilidad de grado industrial, el lector de tarjetas IC puede funcionar continuamente dentro de un rango de temperatura de -40 °C a 85 °C, lo que garantiza un rendimiento confiable las 7 horas del día, las 24 horas.
   • Puede leer tarjetas M1 de protocolo Tipo A y puede personalizarse para leer tarjetas de protocolo Tipo B, lo que proporciona flexibilidad en la compatibilidad de tarjetas.
   • La interfaz de comunicación RS232 simplifica la integración con otros dispositivos y un SDK disponible permite un mayor desarrollo y personalización.
   • El diseño de orificios de campo múltiple garantiza la compatibilidad con diferentes tipos de aceptadores y dispensadores de tarjetas, lo que mejora su versatilidad en diversas configuraciones de gestión de estacionamiento.

H. Lector de tarjetas IC para taquillas

1. Características principales:
   • Con un diseño de grado industrial, puede funcionar de manera estable dentro de un rango de temperatura de -40 °C a 85 °C, brindando un servicio confiable durante 7 x 24 horas.
   • Capaz de leer tarjetas M1 de protocolo Tipo A y puede personalizarse para leer tarjetas de protocolo Tipo B, cumpliendo con diferentes requisitos de lectura de tarjetas.
   • La interfaz de comunicación RS232 permite una conexión perfecta con el sistema y el SDK proporcionado facilita el desarrollo personalizado.
   • Los múltiples diseños de orificios fijos garantizan la compatibilidad con varios lectores y dispensadores de tarjetas, lo que permite una fácil instalación e integración.
