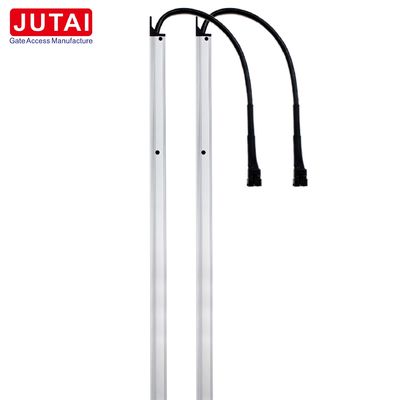

JUTAI 1.8m 29 - Sensor de cortina de luz de despeje de seguridad del haz: Solución de seguridad sin igual

I. Introducción

II. Embalaje y componentes incluidos

III. Funcionalidad del producto

1. Formación de rejilla protectora
   • Mediante la emisión de un haz de luz calibrado con precisión entre el transmisor y el receptor, construye una red de protección muy confiable.detección instantánea de cualquier intrusión de objetos o personas en el área de rejilla definidaUna vez detectado, activa rápidamente el sistema de seguridad, garantizando así la seguridad del personal y el equipo.
   • La función única de blanqueo distingue a este sensor, que puede discriminar con precisión e ignorar objetos irrelevantes, garantizando que su funcionamiento no se vea afectado por obstrucciones falsas.Esta característica es particularmente crucial en entornos industriales complejos donde pueden estar presentes múltiples objetos..
2. Ámbito de aplicación versátil
   • Encuentra una amplia aplicación en zonas de seguridad críticas como puertas, puertas automatizadas y equipos de elevación.Su capacidad para detectar con precisión los riesgos potenciales de atrapamiento lo convierte en un componente de seguridad indispensable en estos entornos.

IV. Tamaño y dimensiones físicas

1. Duración óptima y perfil delgado
   • Con una longitud total que es ideal para una amplia variedad de escenarios de instalación, y una sección transversal elegante que mide sólo 12,5 mm,puede integrarse sin esfuerzo en la mayoría de los huecos de las puertas sin impedir la acción normal de cierre de las puertasEste diseño no sólo asegura un ajuste perfecto, sino que también contribuye a la estética general de la instalación.
2. Espaciamiento preciso del haz
   • La distancia del haz está meticulosamente fijada en 60 mm, dotando al sensor de la notable capacidad de detectar incluso objetos delgados como horquillas de carretillas elevadoras con una precisión excepcional.Este alto nivel de precisión es esencial para garantizar la seguridad tanto del personal como del equipo valioso en entornos industriales.

V. Especificaciones del cableado

1. Conexión del receptor
   • La configuración de cableado del receptor está claramente definida, con cada color de cable que cumple una función específica.el cable rojo para la sincronización DC12V - 24V, y los cables verdes y blancos están reservados para uso futuro o personalizaciones específicas.
2. Conexión del transmisor
   • Del mismo modo, el transmisor tiene su propia configuración de cableado distinta. El cable negro es para Ground (GND), el cable amarillo para Signal, el cable rojo para DC12V - 24V fuente de alimentación,y los cables verdes y blancos están reservadosEs de suma importancia conectar correctamente los cables amarillos tanto para recibir como para transmitir para garantizar una comunicación y una funcionalidad adecuadas.

VI. Parámetros técnicos

VII. Guía de solución de problemas

1. Desalineación de la cortina de luz
   • Si las cortinas de luz no se alinean correctamente, las posibles soluciones incluyen el ciclo de potencia de las unidades receptoras y transmisoras, la verificación de la conexión correcta de la línea de sincronización de la señal,y volver a instalar las unidades si su posición es inestable.
2. Detección de señales falsas
   • En caso de que la cortina de luz indique una señal recibida cuando no esté bloqueada, compruebe si hay otros dispositivos infrarrojos en las inmediaciones que puedan estar causando interferencias.limpiar la ventana de la cortina de luz para eliminar cualquier obstrucción o suciedad potencial que pueda estar afectando la señal, y reajuste el ángulo de alineación entre el transmisor y el receptor.
3. Ausencia de medidas contra el pinzamiento
   • Cuando la cortina de luz está funcionando normalmente pero no se activa la acción antiprision, es esencial inspeccionar la salida del relé y el puerto antiprision.garantizar que la distancia de trabajo se encuentra dentro del rango especificado para garantizar el correcto funcionamiento.
4. Función de ocultación inaccesible
   • Si no se puede acceder a la función de ocultación, comprobar si hay alguna fuga de luz durante el funcionamiento, comprobar si el haz inferior está bloqueado,y asegurarse de que la puerta inferior o el refugio cumpla con los requisitos mínimos de distancia para el blindaje continuo.

VIII. Precauciones y mantenimiento

1. Gestión de cables
   • Mantenga todos los cables de conexión alejados de los conductores de alto voltaje o de alta corriente para evitar interferencias electromagnéticas y garantizar el funcionamiento seguro y estable del sensor.
2. Componentes de sombreado adecuados
   • Se asegurará de que la puerta lateral inferior o el refugio utilizados para la característica de desvanecimiento son adecuados y cumplen las condiciones necesarias para un rendimiento óptimo.
3. Limpieza regular
   • Limpie periódicamente las ventanas del transmisor y del receptor con una toalla suave y seca para mantener las vías de transmisión y recepción claras.Este paso de mantenimiento sencillo pero crucial ayuda a evitar que la suciedad y los desechos interfieran con el funcionamiento normal del sensor.
4. Manejo físico
   • Evite doblar o retorcer la cortina de luz para preservar su integridad estructural y funcionalidad.
5. Mantenimiento de la distancia de sombreado
   • Se debe respetar la distancia mínima especificada para el sombreado continuo para garantizar una detección precisa y fiable.
6. Protección de la superficie
   • No rasque la cubierta superficial del sensor para proteger sus componentes internos y mantener su aspecto estético.Una superficie rayada o dañada también puede afectar el rendimiento del sensor con el tiempo.
7. Inspecciones mensuales
   • Realice chequeos mensuales para detectar cualquier signo de desviación en el transmisor, receptor y cable de extensión. También, verifique la fiabilidad del cable de conexión a tierra, cable de alimentación,y alambre de salida de señal para garantizar un funcionamiento continuo y seguro.

IX. Características especiales

1. Integración sin problemas
   • Su diseño innovador permite una instalación perfecta en los huecos de las puertas, sin obstruir el proceso de cierre normal.Esto no sólo simplifica el proceso de instalación, sino que también mejora la funcionalidad general y la comodidad del sistema de seguridad.
2. Inmunidad a la luz solar
   • El sensor, que ha sido rigurosamente probado y demostrado que es inmune a las interferencias de la luz solar fuerte, puede funcionar de manera confiable incluso en ambientes luminosos al aire libre o bien iluminados en interiores.Esta característica garantiza un rendimiento constante independientemente de las condiciones de iluminación.
3. Componentes de primera calidad
   • La utilización de núcleos de lámparas importados contribuye significativamente a su excepcional rendimiento anti-luz, elevando la calidad general y la durabilidad del producto.Esto garantiza la fiabilidad a largo plazo y la detección precisa en una amplia gama de aplicaciones.
