Sensor de fotocélulas infrarrojas resistentes a la intemperie en exteriores para puertas de barrera con alcance de 30 m

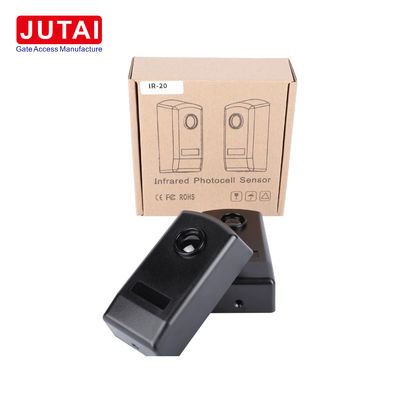

JUTAI IR - 20 Sensor fotográfico infrarrojo: ideal para aplicaciones de detección al aire libre

I. Introducción

El sensor fotográfico infrarrojo JUTAI IR-20 es un dispositivo muy fiable y versátil diseñado para una amplia gama de necesidades de detección al aire libre.sistemas de alarma de seguridad, o aplicaciones anti robos, este sensor ofrece un excelente rendimiento.

II. Características y parámetros técnicos

A. Características

1. - ¿ Qué?Aplicaciones versátiles
   • Los detectores de haz solitarios como el JUTAI IR-20 se utilizan comúnmente en puertas corredizas automatizadas, puertas de obturación, puertas de garaje, ventanas, etc.Consiste en un transmisor y un receptor con un amplificador integrado que emite un haz infrarrojo.
   • La capacidad de auto-detección del sensor IR - 20 es especialmente útil para puertas corredizas.Una vez que el haz se restablezca, la puerta reanuda su cierre hasta que vuelve a cerrarse por completo.
2. - ¿ Qué?Resistencia a las condiciones climáticas
   • Con una clasificación IP65 y una carcasa de goma, es altamente resistente a la radiación ultravioleta y a las partículas abrasivas, por lo que es adecuado para entornos exteriores.tormentas de polvo, y otras condiciones climáticas adversas.
3. - ¿ Qué?Amplio rango de detección
   • El rango máximo de detección es de 20 metros, que puede ajustarse de acuerdo con los diferentes requisitos de instalación.puede mantener un rango de detección confiable dentro de 2 - 20 metros.
4. - ¿ Qué?Componentes de alta calidad
   • Las lámparas infrarrojas utilizan marcas alemanas para garantizar una detección estable de la distancia y la resistencia a la luz.La producción de parches SMT se adopta para garantizar la calidad y exactitud de la producción por lotes.

B. Cuadro de parámetros técnicos

III. Principio de trabajo

El sensor JUTAI IR-20 funciona basándose en la interrupción de un haz de infrarrojos.que está diseñado para contrarrestar las interferencias de la luz externaCuando un objeto se mueve dentro de la zona de detección definida por el transmisor y el receptor, interrumpe el haz infrarrojo. Esta interrupción causa un cambio en la señal recibida por el receptor.En el caso de aplicaciones como puertas correderasPara los sistemas de alarma de seguridad, la interrupción del haz puede desencadenar una señal de alarma que se transmite al host de alarma de seguridad.

IV. Instrucciones de instalación

1. Para abrir el IR-20M, levante el panel frontal de la fotocélula.
2. Insertar los cables en su carcasa y fijar la base a la pared.
   • Si se monta en una pared, perforar tres agujeros de 5 ø y colocar anclajes de tornillo adecuados.
   • Si se monta en metal, perforar tres agujeros de 3 ø para el montaje con tornillos de auto-toque.
3. Haga las conexiones eléctricas, alimente las fotocélulas con un voltaje entre 12 y 24V DC/AC.
4. Si el posicionamiento, la alineación y la conexión son correctos, el LED rojo del receptor se apagará.
5. Cubre la fotocélula con el panel frontal, inserta en la parada y ciérrala.
6. Interrumpa el rayo varias veces para comprobar la respuesta del relé.
7. Fije los paneles delanteros con los tornillos provistos.

V. Solicitudes

1. - ¿ Qué?Automatización de puertas y puertas
   • Puede funcionar como un dispositivo de inducción corporal para barreras de estacionamiento, puertas para caminar y puertas de vehículos.
2. - ¿ Qué?Sistemas de seguridad
   • Ideal para su incorporación en instalaciones de seguridad dentro de instituciones educativas, complejos comerciales, instalaciones médicas, locales residenciales, etc.El rango de detección estable garantiza la detección precisa de intrusiones incluso en entornos exteriores.

VI. Conclusión

El sensor fotográfico infrarrojo JUTAI IR - 20 es un dispositivo de alta calidad, fiable y resistente a las condiciones climáticas que ofrece una amplia gama de aplicaciones tanto en mecanismos de apertura de puertas como en sistemas de seguridad.Sus características avanzadas, el rendimiento estable y la fácil instalación lo convierten en una excelente opción para diversas necesidades de detección al aire libre.
