Sensor IR resistente a la luz solar IP65 para puertas y puertas corredizas automáticas

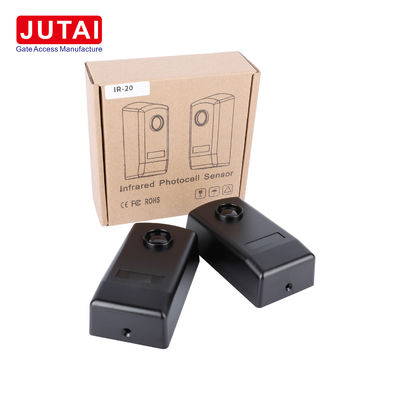

JUTAI IR - 20 sensor fotográfico infrarrojo: una solución de detección al aire libre confiable

I. Resumen general
El sensor fotográfico infrarrojo JUTAI IR - 20 es un dispositivo de vanguardia diseñado para aplicaciones al aire libre, que ofrece capacidades de detección precisas en varios escenarios.

II. Características y detalles técnicos

A. Principales características

1. - ¿ Qué?Ámbito de aplicación versátil
   • Este detector de haz solitario se utiliza ampliamente en puertas automatizadas como puertas correderas, persianas y garajes, así como ventanas.Está compuesto por un transmisor y un receptor con un amplificador integrado que emite un haz infrarrojo.
   • La característica de auto-detección es un aspecto destacado, especialmente para puertas correderas. Cuando se interrumpe el haz, la puerta deja de cerrarse y se retrae por completo, reanudando el cierre solo cuando se restaura el haz.
2. - ¿ Qué?Diseño a prueba de las inclemencias del tiempo
   • Con una clasificación IP65 y una carcasa de goma, puede soportar duras condiciones al aire libre como lluvias y tormentas de polvo, gracias a su resistencia a la radiación ultravioleta y partículas abrasivas.
3. - ¿ Qué?Rango de detección ampliado
   • Capaz de detectar objetos dentro de un rango máximo de 20 metros, incluso a baja altura (20-40 cm sobre el suelo), mantiene un rango de detección confiable de 2 a 20 metros.
4. - ¿ Qué?Componentes de alta calidad para un rendimiento óptimo
   • Las lámparas infrarrojas de marca alemana garantizan una detección estable de la distancia y la resistencia a la luz, mientras que los relés japoneses Omron garantizan la compatibilidad con varios operadores de puertas.La producción de parches SMT garantiza la calidad de la producción de lotes.

B. Cuadro de parámetros técnicos

III. Principio de trabajo
Cuando un objeto entra en la zona de detección e interrumpe este haz, causa un cambio en la señal recibida por el receptor.En aplicaciones como puertas correderasPara los sistemas de seguridad, el haz interrumpido puede enviar una señal de alarma a un host.

IV. Etapas de la instalación

1. Abre el IR-20M levantando el panel frontal.
2. Introduzca cables en su carcasa y fije la base a la pared, utilizando anclajes o tornillos apropiados según la superficie de montaje.
3. Conectar la fuente de alimentación dentro del rango de 12 a 24 V CC/AC.
4. Compruebe el LED rojo en el receptor; debe estar apagado con el posicionamiento y la alineación adecuados.
5. Cubre con el panel frontal y asegúralo con tornillos.
6. Prueba la respuesta del relé interrumpiendo el rayo varias veces.

V. Solicitudes

1. - ¿ Qué?Automatización de puertas y puertas
   • Se utiliza para la inducción del cuerpo en barreras de estacionamiento, puertas, etc., y como detección anti-ruptura para ventanas y puertas.
2. - ¿ Qué?Sistemas de seguridad
   • Adecuado para instalaciones de seguridad en instituciones educativas, áreas comerciales, instalaciones médicas y locales residenciales.

VI. Conclusión
El sensor JUTAI IR-20 es una opción confiable para la detección al aire libre, ofreciendo un rendimiento estable y una instalación fácil.
