Sensor IR a prueba de luz solar para barreras de estacionamiento y puertas automáticas - Detección de 30 m

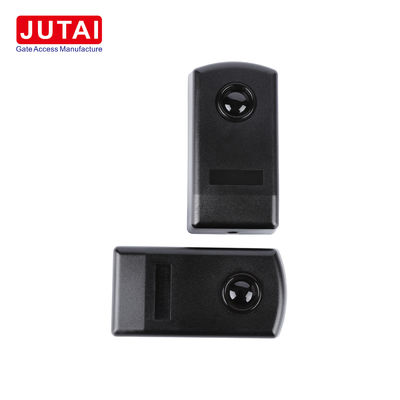

JUTAI IR - 20 Sensor fotográfico infrarrojo: su socio ideal para la detección al aire libre

I. Resumen general
El sensor fotográfico infrarrojo JUTAI IR-20 es un dispositivo de alta calidad diseñado para proporcionar una detección al aire libre precisa y confiable en una variedad de aplicaciones.

II. Características y parámetros técnicos

A. Características notables

1. - ¿ Qué?Aplicación versátil en sistemas de puertas
   • Este detector de haz solitario se usa comúnmente en puertas automatizadas como puertas correderas, persianas y garajes.
   • La función de auto-detección de las puertas correderas garantiza un funcionamiento sin problemas. Cuando la viga está bloqueada, la puerta deja de cerrarse y se retrae, luego reanuda el cierre cuando la viga está despejada.
2. - ¿ Qué?Construcción resistente al tiempo
   • Con una clasificación IP65 y una carcasa de goma, puede resistir la radiación ultravioleta y las partículas abrasivas, por lo que es adecuado para su uso al aire libre en todas las condiciones climáticas.
3. - ¿ Qué?Distancia de detección extendida
   • Tiene un rango de detección máximo de 20 metros. Incluso a baja altura, mantiene un rango de detección confiable de 2 a 20 metros.
4. - ¿ Qué?Componentes de alta calidad para un funcionamiento fiable
   • Las lámparas infrarrojas alemanas garantizan una detección estable de la distancia y la resistencia a la luz, mientras que los relés japoneses Omron ofrecen compatibilidad con varios operadores de puertas.

B. Cuadro de parámetros técnicos

III. Principio de trabajo
El sensor transmite un haz de infrarrojos. Cuando un objeto entra en la zona de detección e interrumpe el haz, cambia la señal recibida por el receptor.este cambio activa el mecanismo de auto-detección para controlar el movimiento de la puertaPara los sistemas de seguridad, un haz interrumpido puede enviar una señal de alarma.

IV. Instrucciones de instalación

1. Levante el panel delantero del IR-20M para abrirlo.
2. Introduzca los cables en sus carcasas y fije la base a la pared utilizando anclajes o tornillos adecuados.
3. Conectar la fuente de alimentación dentro del rango de 12 a 24 V CC/AC.
4. Compruebe el LED rojo en el receptor, debe estar apagado con la configuración adecuada.
5. Cubre el sensor con el panel frontal y asegúralo.
6. Prueba la respuesta del relé interrumpiendo el haz varias veces.

V. Solicitudes

1. - ¿ Qué?Automatización de puertas y puertas
   • Se utiliza para inducción del cuerpo en puertas y detección anti-ruptores en puertas y ventanas.
2. - ¿ Qué?Sistemas de seguridad
   • Adecuado para instalaciones de seguridad en instituciones educativas, complejos comerciales, instalaciones médicas y zonas residenciales.

VI. Conclusión
El sensor JUTAI IR-20 es una opción confiable para las necesidades de detección al aire libre.
