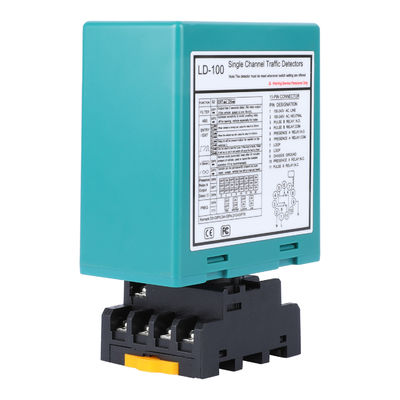

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marca: JUTAI (Shenzhen Jutai Co., Ltd.)

Modelo: LD-100 (CA 100-240 V) / LD-102 (CC 12-24 V)

Nombres alternativos: Detector de bucle, Sensor de bucle, Sensor de bucle de vehículo, Sensor de entrada de estacionamiento

Descripción general del producto

Este detector de bucle de un solo canal está diseñado para identificar vehículos al detectar cambios en el campo electromagnético creado por un bucle inductivo correctamente instalado colocado dentro o debajo de la superficie del suelo. Sirve como un componente confiable en sistemas automatizados que requieren una detección precisa de vehículos, como barreras de entrada y salida de estacionamiento, puertas basculantes industriales y puntos de control de acceso.

La unidad es capaz de identificar la presencia de varios tipos de vehículos, incluidos camiones, motocicletas y montacargas. Ofrece opciones de salida tanto momentánea como continua a través de sus contactos de relé, lo que permite su uso para una variedad de funciones de control, como abrir una puerta, activar una luz o contar vehículos.

Características principales

• Diseñado para funcionar con bucles inductivos para vehículos instalados en estacionamientos, muelles de carga y entradas industriales.

• Proporciona una detección fiable para una amplia gama de tipos de vehículos, como turismos, camiones comerciales, motocicletas de dos ruedas y montacargas industriales.

• Equipado con dos salidas de relé independientes que se pueden utilizar para indicar presencia o un evento de activación momentáneo.

• El control de sensibilidad ajustable permite a los instaladores adaptar el rendimiento del detector al tamaño del bucle, las vueltas del cable y el entorno de instalación.

• Múltiples opciones de configuración disponibles a través de ajustes de interruptor DIP fáciles de usar

• Admite versiones de alimentación de CA y CC según la selección del modelo

• Diseñado para un funcionamiento estable tanto en entornos interiores como exteriores cuando se instala en recintos adecuados

Casos de uso comunes

• Sistemas de puertas de barrera de estacionamiento automatizadas que requieren la presencia del vehículo antes de abrirse o cerrarse

• Puertas y persianas de instalaciones industriales donde se deben detectar carretillas elevadoras y otras máquinas.

• Estaciones de peaje y puntos de control de entrada donde los vehículos deben identificarse antes de continuar

• Sistemas de control de acceso que restringen o permiten la entrada en función de la detección de vehículos.

• Aplicaciones de gestión de tráfico y conteo de vehículos.

• Sistemas de entrada basados ​​en tiempo y soluciones de gestión de aparcamiento

• Muelles de carga de almacenes y zonas de equipos operados por vehículos

Tipos de vehículos admitidos

El detector de bucle es eficaz para detectar diversos tipos de vehículos con carrocería metálica, incluidos, entre otros:

• Vehículos de pasajeros estándar

• Camiones comerciales y furgonetas de reparto.

• motocicletas y scooters

• Carretillas elevadoras industriales y pequeña maquinaria.

• Otros vehículos con masa metálica suficiente para alterar el campo del bucle.

La instalación adecuada del bucle inductivo es esencial para garantizar resultados de detección consistentes y precisos.

Métodos de detección

Este dispositivo admite dos métodos principales de detección de vehículos:

• ​Modo de detección de presencia:​ Mantiene el relé de salida activo mientras un vehículo permanezca sobre el circuito. Útil para mantener abierta una puerta o indicar que un espacio está ocupado.

• ​Modo de detección de pulso:​ Produce una señal de salida corta cuando se detecta un vehículo por primera vez. Comúnmente utilizado para iniciar una acción como abrir una barrera o registrar una entrada.

Configuración de detección

• ​Nivel de sensibilidad:​ Se puede ajustar para garantizar un funcionamiento adecuado con diferentes configuraciones de bucle. Los ajustes más sensibles son adecuados para vueltas de cable más pequeñas o menos. Las configuraciones menos sensibles funcionan mejor con bucles más grandes o áreas de mucho tráfico.

• ​Tiempo de activación del relé:​ La duración de la salida se puede configurar para que coincida con las necesidades del dispositivo controlado, como por ejemplo cuánto tiempo debe permanecer abierta una puerta.

• ​Selección de modo:​ Elija entre diferentes comportamientos operativos, incluido el reinicio automático, la retención manual, el modo de prueba y las opciones de frecuencia para reducir la interferencia.

• ​Rango de frecuencia:​ Ajustable para ayudar a evitar interferencias cuando se instalan varios detectores muy cerca

Cualquier ajuste realizado en la configuración del interruptor DIP requiere un reinicio del dispositivo para que surta efecto.

Detalles de instalación del bucle

El detector se basa en uno o más bucles inductivos que están instalados en el suelo. Estos bucles generalmente están hechos de alambre de cobre trenzado instalado en forma de bucle y luego sellado en el pavimento usando un material duradero como epoxi o asfalto.

Guía general para giros de bucle según el tamaño del bucle:

• Bucles de 3 a 4 metros de perímetro: 6 vueltas de cable

• Bucles de 4 a 6 metros: 5 vueltas

• Bucles de 6 a 10 metros: 4 vueltas

• Bucles de 10 a 20 metros: 3 vueltas

• Bucles de más de 20 metros: 2 vueltas

Para obtener mejores resultados, los bucles deben instalarse a una distancia mínima de 2 metros entre sí si se utilizan varias unidades en la misma área. Los cables más largos entre el bucle y el detector deben utilizar cable blindado para preservar la integridad de la señal.

Opciones de fuente de alimentación

• ​Modelo LD-100:​ Diseñado para entrada de alimentación de CA de 100-240 V

• ​Modelo LD-102:​ Diseñado para entrada de alimentación de 12-24 VCC

Seleccione la versión que coincida con su fuente de alimentación existente para garantizar un funcionamiento correcto y una instalación más sencilla.

Por qué es una opción confiable

• Confiado por los instaladores para su uso en aplicaciones de acceso y estacionamiento del mundo real.

• Lo suficientemente flexible para manejar diferentes tipos de vehículos y configuraciones de bucle

• Fácil de configurar y ajustar sin programación complicada

• Diseñado para brindar confiabilidad a largo plazo en ambientes interiores y exteriores.

• Compatible con una amplia gama de controladores de puertas, sistemas de acceso y dispositivos de automatización

Parámetros del producto:



Interruptor 2 (Configuración del interruptor DIP)


1.Funciones especiales de configuración DIP 1 y DIP 2


2.DIP 3 y DIP 4 Configuración de salida del relé B


3. Configuración DIP 5 Restablecimiento automático


4. DIP 6, DIP 7 y DIP 8 Configuración del retardo del relé A


5. Frecuencia de configuración de DIP 9 y DIP 10 (40 K a 100 KHz). Se utiliza para evitar la interferencia.



Instalación de bucle:






Comparado con otras marcas



Producción en masa:

Nuestra línea de producción garantiza una producción en masa eficiente, un control de calidad riguroso y pruebas exhaustivas previas al envío para ofrecer productos detectores de bucle de la máxima perfección.




LD-100 de un solo canal, en caja, 1 tipo de 11 pines conecta 100-240 VCA (estándar de la UE)
LD-102 de un solo canal, en caja, 1 tipo de 11 pines conecta 12-24 VCC (estándar de la UE)
LD-105 de un solo canal, en caja, 2 tipos de 11 pines conecta 100-240 VCA (estándar de EE. UU.)
LD-106 de un solo canal, en caja, 2 tipos de 11 pines conecta 12-24 VCC (estándar de EE. UU.)



Proceso de dar un título:




Preguntas frecuentes:

1. ¿Cómo podemos confiar en usted? JUTAI es un fabricante profesional de detectores de bucle para vehículos con más de 15 años de experiencia. Hemos probado todas las marcas de Europa y China, entendiendo las diferencias. Nuestro detector de bucle es adecuado para sus proyectos.

2. ¿Por qué elegirnos? ¡¡¡Nuestro objetivo es lograr una situación empresarial beneficiosa para todos!!!

   • El detector de bucle JUTAI viene con una garantía de 2 años a partir de la fecha de entrega.
   • Servicio postventa 24 horas al día, 7 días a la semana, con soporte online para cualquier problema técnico.
   • Aceptamos pedidos pequeños o grandes (OEM/ODM).
   • Reemplazo de nuevos productos en caso de cualquier problema con el producto.
   • Protección del mercado para los clientes.

3. ¿Cuál es su MOQ? Aceptamos pedidos de muestra o pedidos grandes. Entendemos que los nuevos clientes quieran probar muestras para evaluar nuestra calidad y servicio.

4. ¿Cuál es su tiempo de entrega? Alrededor de 2 a 10 días hábiles dependiendo de la cantidad exacta del pedido y la disponibilidad de stock.

5. ¿Se pueden personalizar sus productos? Sí, ciertamente. Analice sus requisitos exactos con nuestro equipo de ventas, ya que brindamos servicios OEM/ODM.
