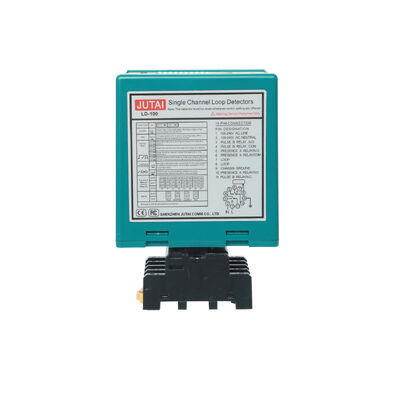

Detector de bucle de vehículo de un solo canal con sensibilidad ajustable para sensor de puerta de estacionamiento LD100 LD102

Detector de bucle para vehículos de un solo canal JUTAI Detección fiable para el control de acceso a estacionamientos y sistemas de tráfico

El detector de bucle de un solo canal JUTAI es un dispositivo de detección de vehículos de grado profesional diseñado para su uso con bucles inductivos instalados en carreteras, entradas y áreas de estacionamiento. Adecuado para detectar automóviles, camiones, motocicletas y montacargas, este detector es ideal para una amplia gama de aplicaciones, incluidos sistemas de puertas automáticas, barreras de estacionamiento, puertas industriales, cobro de peajes y monitoreo de tráfico.

Con modos de detección de presencia e impulso a través de dos salidas de relé independientes, el detector ofrece una integración flexible con controladores de puertas, contadores de tráfico y sistemas de acceso. Con sensibilidad ajustable, interruptores DIP configurables y opciones de doble voltaje, garantiza un rendimiento fiable en diversos entornos.

Características principales

Detecta automóviles, camiones, motocicletas, montacargas y más
Dos salidas de relé: Modo de presencia y modo de impulso
Sensibilidad ajustable: 16 niveles a través de potenciómetro
Interruptores DIP configurables para retardo, frecuencia, reinicio automático y más
Indicadores LED para estado de alimentación y detección
Admite 100 a 240 V CA LD100 o 12 a 24 V CC LD102
Carcasa resistente a la intemperie para uso en interiores y exteriores
Fácil instalación con diagrama de cableado claro
2 años de garantía y soporte técnico 24/7

Aplicaciones

Sistemas de entrada y salida de estacionamientos con barreras
Automatización de puertas industriales, incluidas puertas enrollables de alta velocidad y puertas seccionales
Control de acceso a almacenes y centros logísticos para montacargas y camiones
Sistemas de detección y conteo de vehículos en cabinas de peaje
Barreras de seguridad y automatización de puertas para locales residenciales y comerciales
Control de señales de tráfico y detección de presencia de vehículos en intersecciones
Monitoreo de ocupación de espacios de estacionamiento y sistemas de guía
Instalaciones de autoservicio, como bancos y restaurantes de comida rápida
Detección de vehículos en muelles de carga para operaciones logísticas eficientes
Gestión de acceso de vehículos en sitios agrícolas y mineros
Control de puertas de seguridad perimetral de aeropuertos y puertos
Puertas de entrada automatizadas para edificios comerciales y públicos
Conteo de vehículos y recopilación de datos para análisis de tráfico
Gestión del flujo interno de vehículos en plantas industriales y fábricas
Activación de vehículos en sistemas de básculas y puentes de pesaje
Detección de ocupación de bahías en estaciones de carga de vehículos eléctricos
Detección y automatización de vehículos en la entrada de túneles de lavado de autos
Estaciones de autobuses y sistemas de programación de vehículos de transporte público
Gestión de estacionamiento en centros comerciales y estadios
Detección de vehículos en cruces ferroviarios para sistemas de seguridad

Especificaciones técnicas

Parámetro	Especificación
Modelo	LD100 (CA) / LD102 (CC)
Fuente de alimentación	100–240V CA (LD100) / 12–24V CC (LD102)
Rango de frecuencia	20–80 kHz (seleccionable en 4 pasos)
Sensibilidad	Ajustable en 16 niveles (0,010% a 2,56% DL/L)
Tiempo de respuesta	10–90 ms (encendido/apagado)
Temperatura de funcionamiento	-40°C a +70°C
Salida de relé	Relé de presencia + Relé de impulso/falla
Indicadores	LED de alimentación (rojo) + LED de detección (verde)
Función de reinicio	Botón de reinicio manual
Tolerancia a la humedad	Hasta 95% (sin condensación)
Rango de inductancia del bucle	20–2000 µH
Distancia de instalación	Hasta 30 m (se recomienda cable blindado >10 m)

Configuración de interruptores DIP

DIP 1 y 2 Retardo y aumento de sensibilidad
DIP 3 y 4 Modo de salida del relé B: impulso, presencia, prueba
DIP 5 Reinicio automático: 30 min o presencia permanente
DIP 6 a 8 Retardo del relé A: 0 a 30 segundos
DIP 9 y 10 Selección de frecuencia: alta, baja para evitar interferencias

Guía de instalación del bucle

Por qué elegir el detector de bucle JUTAI

Más de 15 años de experiencia en fabricación
Control de calidad riguroso y pruebas previas al envío
Personalización OEM ODM disponible
Se aceptan pedidos pequeños y al por mayor
2 años de garantía y soporte posventa fiable
Protección del mercado para distribuidores

Ordene ahora y mejore su sistema de detección de vehículos con el detector de bucle profesional de JUTAI

Contáctenos para obtener muestras, precios y soluciones personalizadas


Interruptor 2 (Configuración de interruptores DIP)


1. Configuración DIP 1 y DIP 2: Funciones especiales


2. Configuración DIP 3 y DIP 4: Salida del relé B


3. DIP 5: Configuración de reinicio automático


4. DIP 6, DIP 7 y DIP 8: Configuración de retardo del relé A


5. DIP 9 y DIP 10: Configuración de frecuencia (40 K a 100 KHz). Se utiliza para evitar interferencias



Instalación del bucle:


Solución de problemas:



En comparación con otras marcas



Producción en masa:

Nuestra línea de producción garantiza una producción en masa eficiente, un control de calidad riguroso y pruebas exhaustivas previas al envío para ofrecer productos de detectores de bucle de la máxima perfección.




LD-100 de un solo canal, en caja, 1 tipo de 11 pines conecta 100-240 VCA (estándar de la UE)
LD-102 de un solo canal, en caja, 1 tipo de 11 pines conecta 12-24 VCC (estándar de la UE)
LD-105 de un solo canal, en caja, 2 tipos de 11 pines conecta 100-240 VCA (estándar de EE. UU.)
LD-106 de un solo canal, en caja, 2 tipos de 11 pines conecta 12-24 VCC (estándar de EE. UU.)
