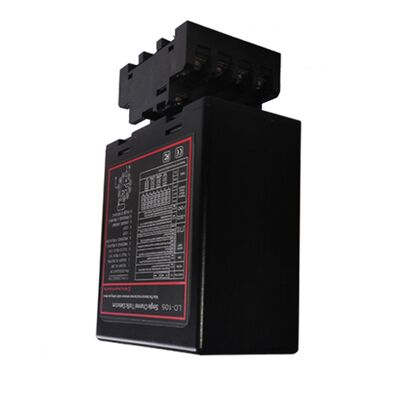

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico

Lugar de origen	Porcelana
Nombre de la marca	JUTAI
Certificación	CE
Número de modelo	LD-202
Documento	LD-200.202.pdf
Cantidad de orden mínima	1
Precio	negotiable
Detalles de empaquetado	Caja de cartón
Tiempo de entrega	5 - 8 días hábiles
Condiciones de pago	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente	1000 piezas por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

Datos del producto

Requisitos de energía	12-24V	Rango de giro automático	Entre 20 y 2000.
Sensibilidad	Seleccionable por 16 vías/ Más alto 0,010%Dl/L/Más bajo 2,56%	Temperadora de operación	-40 ~ +70 ℃
Tiempos de respuesta	Se aplicará el método de ensayo de las condiciones de ensayo.	Especificación	13.6 por 8.6 por 5.2
Resaltar	detector de bucle de un solo canal con garantía , Apoyo técnico del detector de circuito de doble canal , detector de bucle profesional 2 años de garantía

Deja un mensaje

Descripción de producto

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico 0

Los detectores de bucle de canal único y doble profesionales de JUTAI son soluciones de detección de vehículos de grado industrial respaldadas por una garantía de 2 años y soporte técnico dedicado. Diseñados para una compatibilidad universal con automóviles, camiones, motocicletas, carretillas elevadoras y otros tipos de vehículos, estos detectores combinan sensibilidad ajustable, durabilidad robusta y configuración flexible para ofrecer una detección precisa en diversos escenarios industriales, comerciales y de estacionamiento, con una garantía posventa confiable para minimizar los riesgos operativos.

Nuestra línea de productos satisface diferentes necesidades de detección manteniendo la compatibilidad universal con vehículos:

Detectores de bucle de un solo canal (LD100 AC / LD102 DC): Ideal para la detección de vehículos de un solo punto, compatible con todos los tipos de vehículos comunes para la automatización de puertas, la activación de puertas industriales y el control de acceso básico.
Detectores de bucle de doble canal (LD200 AC / LD202 DC): Equipados con detección direccional y monitoreo de doble zona, universalmente compatibles con varios vehículos para el conteo de entrada/salida, el análisis del flujo de tráfico y el control de acceso de múltiples carriles.

Todos los detectores cuentan con sensibilidad finamente ajustable y diseño anti-interferencia, lo que garantiza una identificación confiable de diferentes tamaños de vehículos sin falsos disparos, desde motocicletas compactas hasta carretillas elevadoras grandes y camiones de servicio pesado.

Características clave (Rendimiento profesional y soporte posventa confiable)

Sensibilidad ajustable para la adaptación a múltiples vehículos: Los modelos de un solo canal ofrecen ajuste de sensibilidad de 16 niveles; los modelos de doble canal proporcionan un ajuste independiente de 8 niveles por canal. Esta precisión permite que el detector se adapte a los cambios del campo magnético de diferentes tamaños de vehículos, detectando eficazmente motocicletas ligeras (firma magnética baja) y camiones pesados/carretillas elevadoras (firma magnética fuerte).
Algoritmo de detección de vehículos universal: Lógica de detección optimizada específicamente calibrada para automóviles, camiones, motocicletas y carretillas elevadoras, minimizando las detecciones fallidas o los falsos disparos causados por la variación de pesos y tamaños de los vehículos.
Detección direccional de doble canal (exclusiva de doble canal): 3 modos de dirección configurables identifican con precisión la dirección de viaje de todos los tipos de vehículos, lo que permite el conteo de entrada/salida para estacionamientos de vehículos mixtos y patios industriales.
Durabilidad de grado industrial: Carcasa resistente a la intemperie y al polvo, rango de temperatura de funcionamiento de -40 °C a +70 °C y tolerancia a la humedad del 95 % sin condensación, adecuada para estacionamientos al aire libre, talleres industriales y muelles de carga donde operan tipos de vehículos mixtos.
Diseño anti-interferencia: Frecuencia seleccionable de 4 pasos (20–80 kHz para un solo canal; 20–100 kHz para doble canal) elimina la diafonía con bucles adyacentes o equipos industriales, lo que garantiza una detección estable incluso en entornos complejos con múltiples movimientos de vehículos.
Fácil configuración e integración: Control de interruptor DIP para sensibilidad, modos de funcionamiento (presencia/pulso/dirección) y frecuencia; botón de reinicio manual para una configuración rápida. Se integra a la perfección con los controladores de puertas, los contadores de tráfico y los sistemas de control de acceso para escenarios de vehículos mixtos.
Monitoreo del estado en tiempo real: Indicadores LED para alimentación, estado de detección y fallas de bucle (cortocircuito/circuito abierto), lo que permite una solución de problemas rápida para minimizar el tiempo de inactividad en áreas de vehículos mixtos con mucho tráfico.

Resumen de especificaciones técnicas profesionales

Parámetro	Canal único (LD100 / LD102)	Doble canal (LD200 / LD202)
Fuente de alimentación	100–240 V CA o 12–24 V CC	100–240 V CA o 12–24 V CC
Canales de detección	1	2 canales independientes
Vehículos compatibles	Automóviles, camiones, motocicletas, carretillas elevadoras, etc.	Automóviles, camiones, motocicletas, carretillas elevadoras, etc.
Ajuste de sensibilidad	16 niveles	8 niveles por canal
Selección de frecuencia	4 pasos (20–80 kHz)	4 pasos (20–100 kHz)
Detección de dirección	No disponible	Sí (3 modos, configurable con interruptor DIP)
Temperatura de funcionamiento	-40 °C a +70 °C	-40 °C a +70 °C
Tolerancia a la humedad	Hasta 95 % HR (sin condensación)	Hasta 95 % HR (sin condensación)
Salidas de relé	2 (Presencia + Pulso/Falla)	2 (Uno por canal: COM + NO)
Tiempo de respuesta	10–90 ms	10–90 ms
Rango de inductancia del bucle	20–2000 µH	20–2000 µH por canal

Guía de instalación del bucle (Optimización de la compatibilidad con múltiples vehículos)

Perímetro del bucle	Vueltas de alambre recomendadas	Tipos de vehículos adecuados
3–4 metros	6 vueltas	Motocicletas, coches compactos
4–6 metros	5 vueltas	Coches, carretillas elevadoras pequeñas
6–10 metros	4 vueltas	Camiones, carretillas elevadoras medianas
10–20 metros	3 vueltas	Camiones pesados, carretillas elevadoras grandes
Más de 20 metros	2 vueltas	Camiones extra pesados, vehículos industriales

Nota de instalación: Para escenarios de vehículos mixtos, seleccione el perímetro del bucle en función del tipo de vehículo más grande; ajuste la sensibilidad a través de los interruptores DIP para garantizar la detección de vehículos más pequeños. Selle los cables del bucle con epoxi de fraguado rápido para resistir el tráfico de camiones pesados y carretillas elevadoras. Para la detección de dirección de doble canal, instale los bucles a 1 m de distancia a lo largo de la trayectoria de viaje.

Aplicaciones ideales (Escenarios de vehículos mixtos)

Casos de uso de un solo canal

Automatización de puertas de talleres industriales (compatible con carretillas elevadoras y coches de empleados)
Control de puertas de barrera de estacionamiento de vehículos mixtos (coches, motocicletas, camiones pequeños)
Activación de puertas de muelles de carga (carretillas elevadoras, camiones de reparto)
Control de acceso a complejos residenciales (varios vehículos privados)

Casos de uso de doble canal

Conteo de entrada/salida de parques industriales (carretillas elevadoras, camiones, coches del personal)
Análisis del flujo de tráfico del centro logístico (camiones de reparto, carretillas elevadoras)
Gestión bidireccional de estacionamientos comerciales (coches mixtos, motocicletas, SUV)
Control de acceso de vehículos en obras (camiones pesados, vehículos de construcción, coches del personal)

¿Por qué elegir los detectores de bucle profesionales JUTAI? (Ventaja principal de 2 años de garantía y soporte técnico)

2 años de garantía y soporte técnico dedicado: Respaldado por una garantía del fabricante de 2 años y un equipo técnico profesional, que proporciona solución de problemas oportuna, orientación de configuración y servicio posventa para garantizar un funcionamiento estable a largo plazo.
Compatibilidad universal con vehículos: Específicamente calibrado para automóviles, camiones, motocicletas, carretillas elevadoras y otros tipos de vehículos, lo que elimina la necesidad de múltiples modelos de detectores.
Precisión de sensibilidad ajustable: La configuración de ajuste fino (16 niveles para un solo canal, 8 niveles por canal para doble canal) garantiza una detección confiable de vehículos pequeños y grandes, minimizando los falsos disparos en entornos de tráfico mixto.
Durabilidad de grado industrial: Carcasa robusta resistente a la intemperie y al polvo, rango de temperatura de funcionamiento de -40 °C a +70 °C y tolerancia a la humedad del 95 % sin condensación, adecuada para entornos industriales y exteriores hostiles.
Más de 15 años de experiencia profesional: Especializado en tecnología de detección de vehículos, con pruebas rigurosas para un rendimiento profesional y compatibilidad con diversos tipos de vehículos.
Soporte de personalización OEM/ODM: Ofrece soluciones personalizadas para requisitos específicos del proyecto, con la participación del equipo técnico en la planificación de la personalización.

Selección del modelo correcto

Elija Canal único detectores para la detección de vehículos mixtos de un solo punto (por ejemplo, puertas de talleres, estacionamientos pequeños).
Elija Doble canal detectores para la detección de dirección de vehículos mixtos, el conteo de entrada/salida o el control de acceso de múltiples carriles (por ejemplo, parques industriales, centros logísticos).

Ordene ahora

Contáctenos hoy para solicitar muestras gratuitas, obtener cotizaciones personalizadas o consultar los detalles técnicos de su proyecto de detección de vehículos. Los detectores de bucle de canal único y doble profesionales de JUTAI ofrecen un rendimiento confiable, compatibilidad universal con vehículos y tranquilidad con una garantía de 2 años y soporte técnico dedicado.

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico 1

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico 2

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico 3

Conexiones

Indicadores e interruptores:

LED de encendido (ROJO): Se ilumina para indicar "Encendido."
LED de detección CH1:
- Encendido fijo: Indica la detección de vehículos.
- Parpadeo lento: Indica un cortocircuito en el bucle o giros insuficientes después del bucle.
- Parpadeo rápido: Indica un circuito abierto en el bucle o giros excesivos después del bucle.
LED de detección CH2:
- Encendido fijo: Indica la detección de vehículos.
- Parpadeo lento: Indica un cortocircuito en el bucle o giros insuficientes después del bucle.
- Parpadeo rápido: Indica un circuito abierto en el bucle o giros excesivos después del bucle.

Selección de sensibilidad:

El ajuste de sensibilidad y frecuencia se facilita a través de un interruptor DIP de 7 vías y configuraciones de interruptor DIP de 10 vías.
Los usuarios pueden elegir entre 8 configuraciones de sensibilidad diferentes configurando las posiciones del interruptor DIP de acuerdo con las tablas proporcionadas.
Los interruptores DIP 6, 7 y 8 controlan la sensibilidad CH1, que varía de 0,8 (menos sensible) a 0,015 (más sensible).
Los interruptores DIP 3, 4 y 5 controlan la sensibilidad CH2, que varía de 0,8 (menos sensible) a 0,015 (más sensible).

3. Interruptor 1=S1 : Selección de función de bucle del canal 1 (interruptor DIP de 10 vías)

(1)(Interruptor 1) DIP 1 y DIP 2 Aumento de sensibilidad especial para ambos remolques (ambos canales).

(2)(Interruptor 1=S1) D3, D4, D5 y (Interruptor 2=S2) D1, D2 Configuración de funciones especiales (Modo 1, 2, 3 Detección de dirección. Modo 4, 5, 6 Modo normal, se separan dos detecciones de bucle)

(3)(Interruptor 1=S1) D6 y D7 y D8 y (Interruptor 2=S2) D3 y D4 y D5 Selección de sensibilidad CH1 y CH2 (Ocho niveles de opciones).

(4)(Interruptor 1=S1) D9 y D10 y (Interruptor 2=S2) D6, D7 Configuración de frecuencia (20 K a 100 KHz).

* Botón de reinicio: Tenga en cuenta: El LD-200 debe reiniciarse cada vez que se realiza un cambio de configuración en los interruptores DIP.

Precauciones de instalación y solución de problemas:

El tamaño de corte de la bobina y las pautas de incrustación se muestran en el diagrama de la derecha.
Se recomienda utilizar cables ferromagnéticos para la bobina de inducción, con una longitud total de hasta 500 metros.
El tamaño de corte de la bobina debe ser un rectángulo con una longitud de 1,0 a 2,0 metros y un ancho de 0,8 a 1,2 metros, evitando los ángulos rectos en las esquinas tanto como sea posible.
Descripción general de instalación recomendada de vueltas de bobina típicas básicas:

Durante la instalación, mantenga el enchufe y el zócalo del producto en dirección vertical

Aplicación

La serie de detectores de bucle de vehículos de doble canal JUTAI LD200/202, equipada con función de reconocimiento de dirección, es ideal para numerosos escenarios de entrada y salida de un solo canal. Cuando se integra con el controlador de puerta JUTAI One (Modelo: AC-11), la barrera de puerta JUTAI (Modelo: BR-110) y el lector RFID de largo alcance JUTAI (Modelo: PUHF-9), junto con las bobinas de bucle de resistencia a altas temperaturas (Modelo: JTHT-11), forma una solución perfecta para los sistemas de control de acceso de entrada/salida de un solo canal.

El principio de funcionamiento es el siguiente:

Proceso de entrada:
- Cuando un automóvil entra en la comunidad o el estacionamiento, se presionan simultáneamente las dos bobinas de bucle.
- El detector de bucle de doble canal JUTAI (LD-200/202) activa el lector UHF ubicado en la entrada.
- El lector UHF lee la identificación de la tarjeta y la envía al controlador (AC-11) a través de la salida Wiegand.
- El controlador verifica la validez de la identificación y emite una señal de relé para abrir la barrera de la puerta.
- El automóvil entra en la comunidad o el estacionamiento y, al pasar la barrera de la puerta, el brazo de la barrera se baja automáticamente.
- El detector de bucle de un solo canal JUTAI (LD-100/102) garantiza la seguridad y la funcionalidad antiaplastamiento durante este proceso.
Proceso de salida:
- Cuando un automóvil sale de la comunidad o el estacionamiento, pasa por un lector UHF interior.
- El LD-200/LD-202 activa el lector UHF, que lee la tarjeta y envía la identificación al controlador.
- El controlador verifica la validez de la identificación y emite una señal de relé para abrir la barrera de la puerta para que el automóvil salga.
- Cuando el automóvil pasa por la barrera de la puerta, el brazo de la barrera se baja automáticamente.
- El LD-100/102 proporciona seguridad y funcionalidad antiaplastamiento durante este proceso.
Reconocimiento de dirección:
- La función de reconocimiento de dirección de LD-200/LD-202 garantiza que el detector de bucle de doble canal no active la señal nuevamente cuando el automóvil pasa por otro lector UHF, registrando así solo los registros de entrada o salida en el sistema.

El detector de bucle de doble canal JUTAI LD-200/202 también puede funcionar como dos detectores de bucle de un solo canal independientes. Esta configuración es adecuada para estacionamientos estándar de entrada y salida, donde hay una barrera y un lector de largo alcance tanto en la entrada como en la salida.

En esta configuración, se utiliza una bobina de bucle para activar el lector y leer la tarjeta, mientras que la otra bobina de bucle está dedicada a la función antiaplastamiento de la barrera. Al utilizar el LD-200/202 como dos detectores de bucle independientes, existe un beneficio potencial de ahorro de costos desde un punto de vista económico. Esta configuración reduce algunos de los costos de hardware asociados con el uso de detectores separados para cada función.

Esta funcionalidad se logra al habilitar la función de modo de trabajo independiente del LD-200/202, lo que le permite operar de manera efectiva en esta doble capacidad.

Detector de bucle profesional de doble canal con 2 años de garantía y soporte técnico 15
