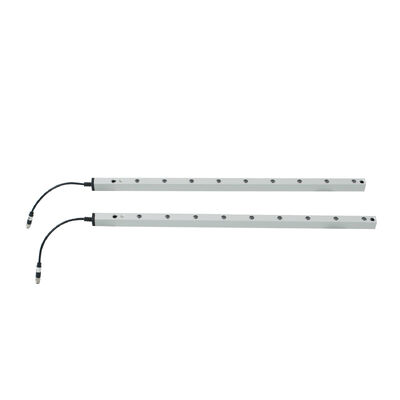

Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco

Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo Se aplicará el procedimiento siguiente:
Documento CL05-8L User Manual.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente 1000 piezas por mes
Datos del producto
Clasificación IP IP67 Función El esconder
Distancia de detección 8m Material Aleación de aluminio
Característica Resistente a la corrosión Voltaje de potencia DC12-24V
Temperatura de funcionamiento -20 ~ 60 ℃ Corriente de funcionamiento <50ma>
Producción No/Nc, COM Corriente de trabajo Los componentes de las máquinas de ensayo deberán tener un valor de ensayo igual o superior al valor
Especificación 2000*21*15 mm
Resaltar

Cuadrícula de luces de seguridad para puertas rodantes

,

Cortina de luz de blanqueo ip67

,

Red de seguridad de puertas de alta velocidad

Deja un mensaje
Descripción de producto



Descripción del Producto


Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco 0


Rejilla de Seguridad para Puertas Enrollables y Puertas de Alta Velocidad con Función de Modo de Enmascaramiento

La rejilla de seguridad JUTAI CL20-8L es un dispositivo de protección especializado para puertas enrollables y puertas de alta velocidad, que cuenta con el Modo de Enmascaramiento para evitar falsas alarmas. Forma una rejilla invisible de 8 haces, que activa respuestas de seguridad instantáneas (inversión/parada de la puerta) cuando se produce una intrusión, garantizando la protección anti-pellizco en entornos industriales/comerciales. Con protección IP67 y una robusta carcasa de aleación de aluminio, es duradera para entornos hostiles.

Especificaciones Principales (Tabla de Parámetros)

Parámetro Especificación
Voltaje de Funcionamiento DC12-24V
Corriente de Funcionamiento Transmisor <65mA @DC12V; Receptor <20mA @DC12V
Configuración de Salida Salida de relé NO/NC (configurable)
Clasificación de Protección IP67 (A prueba de polvo y agua)
Material de la Carcasa Aleación de Aluminio
Rango de Funcionamiento 1-8 metros (transmisor a receptor)
Altura Máxima de Protección 1729mm
Número de Fotocélulas 8
Longitud del Cable Transmisor 8m; Receptor 4m
Tipo de Conector Transmisor: macho M8 de 5 polos; Receptor: macho M8 de 4 polos
Temperatura de Funcionamiento -20°C ~ +60°C
Función Especial Modo de Enmascaramiento (bloqueo del primer canal no activa)
Indicadores de Estado LED Transmisor: Azul (normal), Rojo (irregularidad de voltaje); Receptor: Rojo (bloqueado), Azul (desbloqueado), Azul parpadeante (desalineación)

Características Clave (Viñetas)

  • Modo de Enmascaramiento: Evita falsas alarmas durante el cierre normal de la puerta, adaptándose a los huecos de las puertas enrollables/de alta velocidad.
  • Respuesta Rápida: Se adapta al funcionamiento de las puertas de alta velocidad, activando acciones de seguridad instantáneas para evitar accidentes.
  • Durabilidad IP67: Resiste el agua, el polvo y los contaminantes industriales para uso en exteriores/entornos hostiles.
  • Cobertura Integral: La altura de protección de 1729 mm elimina los puntos ciegos de seguridad para aberturas de puertas amplias.
  • Fácil Integración: Los conectores estándar y los cables con código de color (Rojo=Alimentación+, Negro=GND, Verde=NO/NC) simplifican el cableado.

Guía de Cableado (Tabla)

Componente Color del Cable Función
Transmisor/Receptor Rojo Suministro de energía positivo DC12-24V
Transmisor/Receptor Negro Tierra (GND)
Receptor Verde Salida NO/NC (NO por defecto)
Receptor Blanco COM (Terminal Común)
Receptor Amarillo NC configurable (a través de la configuración del Modo de Enmascaramiento)

Configuración del Modo de Enmascaramiento (Pasos)

  1. Encienda el dispositivo.
  2. En el plazo de 1 minuto, toque el cable Verde del receptor a GND cinco veces (la luz Roja parpadea para confirmar).
  3. El cable Amarillo cambia al modo NC; el Modo de Enmascaramiento se activa.

Aplicaciones Principales (Viñetas)

  • Puertas enrollables (industriales, minoristas, almacenes)
  • Puertas de alta velocidad (plantas de fabricación, centros logísticos)
  • Puertas enrollables seccionales (fábricas, grandes almacenes)
  • Puertas enrollables de instalaciones de almacenamiento comercial

Solución de Problemas (Tabla)

Síntomas de Fallo Soluciones
Luces parpadeando lentamente (Encendido) Realinee el emisor y el receptor para una alineación precisa del haz.
Luz Roja parpadeando rápidamente (Transmisor) Compruebe la fuente de alimentación (asegúrese de que el voltaje sea de 9V-28V).
Sin Acción Anti-Pellizco (Rejilla de Luz Normal) Verifique el cableado (evite conectar NO/NC al terminal positivo de la fuente de alimentación).
Incapaz de Entrar en el Modo de Enmascaramiento 1. Solucione la fuga de luz durante el descenso de la puerta. 2. Limpie los residuos que bloquean el haz inferior. 3. Asegúrese de que la puerta/obstrucción cumpla con la distancia mínima de bloqueo continuo.

Advertencias de Uso (Viñetas)

  • Mantenga los cables alejados de los conductores de alto voltaje y la maquinaria de la puerta.
  • Limpie regularmente las lentes con un paño suave y seco para eliminar el polvo/los residuos.
  • No doble/retuerza el dispositivo ni los cables; evite la luz solar directa sobre el receptor.
  • Evite rayar las lentes infrarrojas para mantener la precisión de la detección.
Para más detalles, visite: https://www.accesssecuritysolution.com/

Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco 1




Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco 2


Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco 3

Rejilla de luces de seguridad para puertas rodantes y puertas de alta velocidad con función de modo en blanco 4
