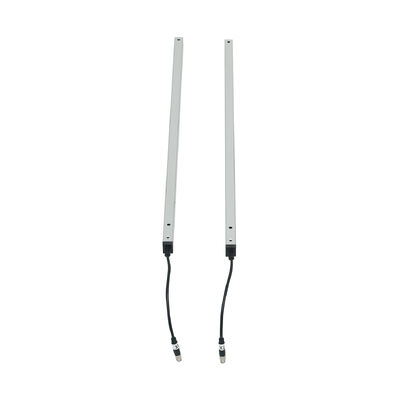

Sensores de cortina de luz de seguridad para protección de huecos de puertas y detección de seguridad del personal
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | Se aplicará el procedimiento siguiente: |
| Documento | CL05-8L User Manual.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Clasificación IP | IP67 | Función | El esconder |
|---|---|---|---|
| Distancia de detección | 8m | Material | Aleación de aluminio |
| Característica | Resistente a la corrosión | Voltaje de potencia | DC12-24v |
| Temperatura de funcionamiento | -20 ~ 60 ℃ | Corriente de funcionamiento | <50ma> |
| Producción | No/Nc, COM | Corriente de trabajo | <20mA@CC12V-24V |
| Especificación | 2000*21*15 mm | ||
| Resaltar | Cortina de luz de seguridad ip67,sensor de luz para protección de huecos de puertas,cortina de luz para detección de seguridad del personal |
||
Descripción de producto
Sensores de cortina de luz de seguridad para la protección de la brecha de la puerta y la detección de la seguridad del personal
Cortina de luz de seguridad para la protección de la brecha de la puerta y la detección de la seguridad del personal
JUTAI CL20-8L Safety Light Curtain es un dispositivo de detección de protección profesional diseñado para abordar los peligros de la brecha de la puerta y garantizar la seguridad del personal.Forma una red de luz invisible de 8 rayos entre el emisor y el receptor, que activa instantáneamente las respuestas de seguridad (por ejemplo, revertir la puerta, detenerse) cuando el personal, los objetos o el equipo entran en el espacio entre las puertas o en el área de detección.Puertas de persianas, puertas rápidas y puertas de acceso industriales, previene eficazmente los accidentes de pellizco, trituración y colisión en entornos comerciales e industriales.
Especificaciones básicas
| Parámetro | Especificación |
|---|---|
| Modelo | Se aplicará el procedimiento siguiente: |
| Voltado de trabajo | El valor de las emisiones de dióxido de carbono |
| Corriente de trabajo | El sistema de transmisión deberá estar equipado con un sistema de transmisión de corriente continua (CCR) que permita la transmisión de corrientes alternativas. |
| Configuración de salida | Salida del relé NO/NC (NO predeterminado, configurable en NC) |
| Calificación de protección | IP67 (a prueba de polvo + a prueba de agua) |
| Materiales para la vivienda | De aleación de aluminio |
| Rango de funcionamiento (de emisor a receptor) | Entre 1 y 8 m |
| Altura máxima de protección | 1729 mm |
| Número de fotocélulas | 8 vigas |
| Duración del cable | Transmisor: 8m; receptor: 4m |
| Tipo de conector | Transmisor: conector masculino M8 de 5 polos; receptor: conector masculino M8 de 5 polos |
| Temperatura de funcionamiento | -20 °C ~ +60 °C |
| Función clave | Protección de la brecha de la puerta + detección de la seguridad del personal + modo de blanqueo (antifalsa alarma) |
| Indicadores de estado de los LED | Transmisor: azul constante (funcionamiento normal); rojo intermitente rápido (tensión < 9V o > 28V) Receptor: rojo constante (objeto/personal bloqueado); azul constante (sin obstrucción); azul intermitente (primero encendido, desalineación emisor-receptor) |
Funciones y ventajas clave
1Especialización en Protección de Puertas.
- Objetivos peligros de la puerta: evita pellizcar manos, extremidades u objetos en el hueco durante el cierre de la puerta (ideal para persianas, puertas rápidas y puertas automáticas)
- Apoyo al modo de blanqueo: Bloquea el primer canal sin activar respuestas de seguridad, adaptándose a las estructuras de la brecha de la puerta y evitando falsas alarmas del funcionamiento normal de la puerta
2. Detección fiable de seguridad del personal
- Cobertura completa de 8 rayos: Elimina los puntos ciegos de seguridad en el área de la puerta, detectando con precisión el personal u objetos que entran en la zona de detección
- Respuesta instantánea: activa la inversión/parada de la puerta inmediatamente después de la interrupción del haz, sin dejar retraso de tiempo para escenarios de alto riesgo
3Diseño duradero y adaptable
- Protección IP67: Resiste el polvo, las salpicaduras de agua y la inmersión temporal, adecuada para entornos industriales interiores y exteriores
- Amplio rango de temperaturas: Funciona de forma estable en almacenes frigoríficos de baja temperatura (-20°C) o en talleres de alta temperatura (+60°C)
- Cuero robusto de aleación de aluminio: Resiste el desgaste mecánico, las vibraciones y la corrosión para un uso prolongado
4Instalación y configuración fáciles
- Cables codificados por color: simplifica la conexión sin la guía profesional
- Instalación ajustable: se ajusta a diferentes estructuras del marco de la puerta, con indicadores claros del orificio de montaje para un posicionamiento rápido
- Salida configurable: admite el cambio NO/NC mediante una operación simple para adaptarse a varios sistemas de control de puertas
Guía de cableado
| Componente | Color del alambre | Función | Las notas |
|---|---|---|---|
| Transmisor | El rojo | Fuente de alimentación positiva DC12-24V | Conectar al terminal positivo de la fuente de alimentación |
| Transmisor | Negro | En el caso de las empresas de servicios de telecomunicaciones: | Conectar al terminal negativo de la fuente de alimentación |
| Transmisor | El verde | Reserva | No se necesita conexión en el uso básico |
| Transmisor | Amarillo | Reserva | No se necesita conexión en el uso básico |
| Transmisor | Blanco | Reserva | No se necesita conexión en el uso básico |
| Receptor | El rojo | Fuente de alimentación positiva DC12-24V | Lo mismo que la conexión de energía del transmisor |
| Receptor | Negro | En el caso de las empresas de servicios de telecomunicaciones: | Lo mismo que la conexión a tierra del transmisor |
| Receptor | El verde | No/NC Salida (NO predeterminado) | Conectar a la entrada de señal del sistema de control de puertas |
| Receptor | Amarillo | NC configurable | Activación mediante la configuración de modo en blanco |
| Receptor | Blanco | COM (Terminal común) | Terminal de coincidencia para la salida NO/NC |
Modo de blanqueo y pasos de configuración NC
- Alimentación del dispositivo (asegúrese de que el cableado sea correcto)
- Dentro de 1 minuto de encendido, tocar el cable verde del receptor a su GND (cable negro) cinco veces
- Observe la luz roja del receptor parpadeando para confirmar la activación: el cable amarillo cambia al modo NC y el modo Blanking está habilitado
Escenarios de aplicación
- Puertas automáticas (edificios comerciales, talleres industriales)
- Puertas con persianas de rodillo (almacenes, tiendas minoristas, centros logísticos)
- Puertas rápidas (líneas de producción, salas limpias, almacenes frigoríficos)
- Puertas de acceso industriales (talleres de fábrica, muelles de carga)
- Puertas de los equipos de elevación (ascensores, ascensores hidráulicos con puertas)
Solución de problemas
| Los síntomas de la culpa | Posibles causas | Soluciones |
|---|---|---|
| Luz azul del receptor parpadea después de encendido | El emisor y el receptor están desalineados. | Reajuste la posición de ambas unidades para garantizar la alineación paralela |
| La luz roja del transmisor parpadea rápidamente. | Tensión de la fuente de alimentación < 9 V o > 28 V | Verificar y estabilizar la fuente de alimentación para cumplir con los requisitos de DC12-24V |
| Cortina de luz funciona normalmente, pero la puerta no tiene acción anti-pellizco | Error de cableado (por ejemplo, NO/NC conectado a potencia positiva) | Recomprobar el cableado con la Guía de cableado; evitar conectar terminales de salida a la potencia positiva |
| No se puede entrar en el modo de blanqueo | 1. fugas de luz durante el descenso de la puerta 2La viga más baja bloqueada por escombros. 3La puerta/obstrucción no cumple la distancia mínima de bloqueo continua. |
1- Fija el sello de la puerta para evitar fugas de luz 2Hay escombros que bloquean el haz. 3. Ajustar la puerta u obstrucción para cumplir con los requisitos de distancia de bloqueo continuo |
Advertencias de uso y mantenimiento
- Mantenga los cables de conexión alejados de los conductores de alta tensión/alta corriente para evitar interferencias o daños
- Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar el polvo, las manchas de aceite o la condensación (evitar fallos de detección)
- No doble, torce ni tire con fuerza de los cables; evite rascarse las lentes infrarrojas
- Evite que la luz solar directa u otras fuentes de luz infrarroja brillen sobre el receptor (evita falsos disparadores)
- Asegurar que la puerta u obstrucción utilizada para el modo de bloqueo cumple el requisito de distancia mínima de bloqueo continuo
Para soporte técnico, personalización o consultas a granel, visite nuestro sitio web oficial:La información facilitada por la Comisión a los Estados miembros se incluye en el anexo I.
