Sistema profesional de cortinas de luz de seguridad para manipulación de materiales y seguridad de puertas automáticas
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | Se aplicará el procedimiento siguiente: |
| Documento | CL05-8L User Manual.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Clasificación IP | IP67 | Función | El esconder |
|---|---|---|---|
| Distancia de detección | 8m | Material | Aleación de aluminio |
| Característica | Resistente a la corrosión | Voltaje de potencia | DC12-24v |
| Temperatura de funcionamiento | -20 ~ 60 ℃ | Corriente de funcionamiento | <50ma> |
| Producción | No/Nc, COM | Corriente de trabajo | <20mA@CC12V-24V |
| Especificación | 2000*21*15 mm | ||
| Resaltar | Sistema de cortina de luz de seguridad IP67,Cortina de luz para manipulación de materiales,Cortina de seguridad para puertas automáticas |
||
Descripción de producto

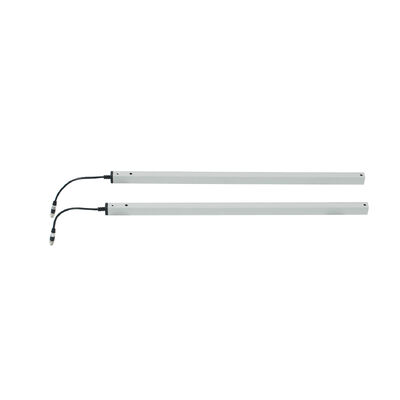

Sistema de cortina de luz de seguridad profesional para la manipulación de materiales y seguridad automática de puertas
JUTAI CL20-8L Professional Safety Light Curtain System es una solución de detección de protección dedicada diseñada para escenarios de manejo de materiales y seguridad automática de puertas.Forma una red de protección invisible de 8 rayos entre el emisor y el receptor, activando instantáneamente las respuestas de seguridad (por ejemplo, parada del equipo, inversión de la puerta) cuando el personal, los materiales o las herramientas entran en el área de detección.o accidentes de colisión en los flujos de trabajo de manipulación de materiales (transportadores, AGV, muelles de carga) y operaciones de puertas automatizadas (puertas rápidas, persianas), que sirven como un componente crítico de seguridad en entornos industriales y comerciales.
Especificaciones básicas
| Parámetro | Especificación |
|---|---|
| Modelo | Se aplicará el procedimiento siguiente: |
| Voltado de trabajo | El valor de las emisiones de dióxido de carbono |
| Corriente de trabajo | El sistema de transmisión deberá estar equipado con un sistema de transmisión de corriente continua (CCR) que permita la transmisión de corrientes alternativas. |
| Configuración de salida | Salida del relé NO/NC (NO predeterminado, configurable en NC); incluido el terminal COM |
| Calificación de protección | IP67 (a prueba de polvo + a prueba de agua) |
| Materiales para la vivienda | De aleación de aluminio |
| Rango de funcionamiento (de emisor a receptor) | Entre 1 y 8 m |
| Altura máxima de protección | 1729 mm |
| Número de fotocélulas | 8 vigas |
| Duración del cable | Transmisor: 8m; receptor: 4m |
| Tipo de conector | Transmisor: conector masculino M8 de 5 polos; receptor: conector masculino M8 de 5 polos |
| Temperatura de funcionamiento | -20 °C ~ +60 °C |
| Función clave | Protección de la seguridad de la manipulación de materiales + sistema automático de protección de la puerta contra el pellizco + modo de blanqueo (antifalsa alarma) |
| Indicadores de estado de los LED | Transmisor: azul constante (funcionamiento normal); rojo intermitente rápido (tensión < 9V o > 28V) Receptor: rojo constante (objeto/personal bloqueado); azul constante (sin obstrucción); azul intermitente (primero encendido, desalineación emisor-receptor) |
Funciones y ventajas clave
Protección de la seguridad en la manipulación de materiales
- Se adapta a flujos de trabajo dinámicos: detecta personal o materiales cerca de transportadores, AGV o muelles de carga, lo que provoca la detención del equipo para evitar colisiones.
- Amplia cobertura: la altura de protección de 1729 mm cubre las áreas de transferencia de material, evitando los peligros de caída de mercancías o intrusión accidental.
Especialización en protección contra pinchazos de puertas automáticas
- Riesgos de operación de puertas: evita pellizcar manos, extremidades o materiales durante el cierre automático de la puerta (puertas rápidas, persianas).
- Modo de blanqueo: bloquea el primer canal sin activar respuestas de seguridad, adaptándose a las estructuras de la brecha de la puerta y evitando falsas alarmas del funcionamiento normal de la puerta.
Rendimiento robusto y fiable
- Protección IP67: Resiste el polvo, las salpicaduras de agua y los ambientes industriales hostiles, adecuado para áreas de manipulación de materiales con polvo o humedad frecuentes.
- Amplia adaptabilidad a las temperaturas: Funciona de manera estable en almacenes frigoríficos de baja temperatura o en talleres de alta temperatura (-20 °C ~ +60 °C).
- Estructura duradera: La cáscara de aleación de aluminio resiste el desgaste mecánico, las vibraciones y la corrosión del equipo de manejo de materiales.
Fácil integración y operación
- Cables codificados por color: Simplifica la conexión a los sistemas de control de manipulación de materiales y paneles de puertas automatizados.
- Indicadores LED intuitivos: permite comprobar rápidamente el estado (normalidad/bloqueo/desalineación/problemas de voltaje) sin herramientas profesionales.
- Salida configurable: admite el conmutación NO/NC mediante una operación sencilla para adaptarse a los diferentes requisitos del sistema de control.
Guía de cableado
| Componente | Color del alambre | Función | Las notas |
|---|---|---|---|
| Transmisor | El rojo | Fuente de alimentación positiva DC12-24V | Conectar al terminal positivo de la fuente de alimentación |
| Transmisor | Negro | En el caso de las empresas de servicios de telecomunicaciones: | Conectar al terminal negativo de la fuente de alimentación |
| Transmisor | El verde | Reserva | No se necesita conexión en el uso básico |
| Transmisor | Amarillo | Reserva | No se necesita conexión en el uso básico |
| Transmisor | Blanco | Reserva | No se necesita conexión en el uso básico |
| Receptor | El rojo | Fuente de alimentación positiva DC12-24V | Lo mismo que la conexión de energía del transmisor |
| Receptor | Negro | En el caso de las empresas de servicios de telecomunicaciones: | Lo mismo que la conexión a tierra del transmisor |
| Receptor | El verde | No/NC Salida (NO predeterminado) | Conexión a la entrada de señal del sistema de manipulación de materiales/control de puertas |
| Receptor | Amarillo | NC configurable | Activación mediante la configuración de modo en blanco |
| Receptor | Blanco | COM (Terminal común) | Terminal de coincidencia para la salida NO/NC |
Advertencia crítica:NO conecte los terminales NO/NC al terminal positivo de la fuente de alimentación, ya que esto dañará el relé óptico.
Modo de blanqueo y pasos de configuración NC
- Activa el sistema y confirma el cableado correcto.
- Dentro de 1 minuto de encendido, toque el cable verde del receptor con su GND (cable negro) cinco veces.
- Observe la luz roja del receptor parpadeando para confirmar la activación: el cable amarillo cambia al modo NC y el modo Blanking está habilitado.
Escenarios de aplicación
Manejo del material
- Sistemas de transporte (puntos de carga y descarga, estaciones de transferencia)
- Las vías de los vehículos guiados automáticamente (VGA)
- Puertos de carga (puertas de transferencia de materiales)
- Líneas de embalaje (cerca de máquinas móviles)
- Puntos de acceso al sistema de almacenamiento/recuperación de almacén
Puertas automáticas
- Puertas rápidas (líneas de producción, centros logísticos)
- Puertas con persianas de rodillo (almacenes, entradas traseras de venta al por menor)
- Puertas seccionales industriales (talleres de fábrica)
- Puertas de almacenamiento en frío (instalaciones de almacenamiento de materiales)
Solución de problemas
| Los síntomas de la culpa | Posibles causas | Soluciones |
|---|---|---|
| Luz azul del receptor parpadea después de encendido | El emisor y el receptor están desalineados. | Reajuste la posición de ambas unidades para garantizar la alineación paralela |
| La luz roja del transmisor parpadea rápidamente. | Tensión de la fuente de alimentación < 9 V o > 28 V | Verificar y estabilizar la fuente de alimentación para cumplir con los requisitos de DC12-24V |
| Cortina de luz funciona normalmente, pero no hay medidas de seguridad (equipamiento/puerta) | Error de cableado | Recomprobar el cableado con la Guía de cableado; asegurarse de que NO/NC está conectado al terminal de señal de control correcto |
| No se puede entrar en el modo de blanqueo | 1. fugas de luz durante el descenso de la puerta 2. la viga más baja bloqueada por escombros/materiales 3La puerta/obstrucción no cumple la distancia mínima de bloqueo continua. |
1- Fija el sello de la puerta para evitar fugas de luz 2. escombros claros o materiales que bloquean el haz 3. Ajustar la puerta u obstrucción para cumplir con los requisitos de distancia de bloqueo continuo |
Advertencias de uso y mantenimiento
- Mantenga los cables de conexión alejados de los conductores de alta tensión/alta corriente para evitar interferencias o daños.
- Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar el polvo, residuos de material o condensación.
- No doble, retorza ni tire con fuerza de los cables; evite rascarse las lentes infrarrojas.
- Evite que la luz solar directa u otras fuentes de luz infrarroja brillen sobre el receptor (evita falsos disparadores).
- Se asegurará de que la puerta u obstrucción utilizada para el modo de bloqueo cumple el requisito de distancia mínima de bloqueo continuo.
Para soporte técnico, personalización o consultas a granel, visite nuestro sitio web oficial:La información facilitada por la Comisión a los Estados miembros se incluye en el anexo I.
