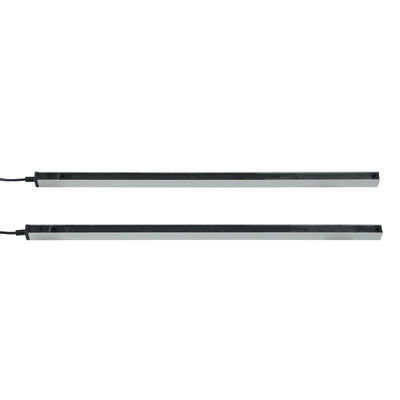

Barrera fotoeléctrica con clasificación IP67 para cámaras frigoríficas y puertas industriales de alta velocidad

Lugar de origen	Porcelana
Nombre de la marca	JUTAI
Certificación	CE
Número de modelo	Se aplicará el procedimiento siguiente:
Documento	CL05-8L User Manual.pdf
Cantidad de orden mínima	1
Precio	negotiable
Detalles de empaquetado	Dibujos animados
Tiempo de entrega	5 - 8 días hábiles
Condiciones de pago	T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay
Capacidad de la fuente	1000 piezas por mes

Datos del producto

Clasificación IP	IP67	Función	El esconder
Distancia de detección	8m	Material	Aleación de aluminio
Característica	Resistente a la corrosión	Voltaje de potencia	DC12-24v
Temperatura de funcionamiento	-20 ~ 60 ℃	Corriente de funcionamiento	<50ma>
Producción	No/Nc, COM	Corriente de trabajo	<20mA@CC12V-24V
Especificación	20002115 mm
Resaltar	Barrera fotoeléctrica IP67 para cámaras frigoríficas , Cortina de luz para puertas industriales de alta velocidad , Cortina de luz de enmascaramiento con clasificación IP67

Deja un mensaje

Descripción de producto

Barrera fotoeléctrica con clasificación IP67 para almacenamiento en frío y puertas industriales de alta velocidad

La barrera fotoeléctrica JUTAI CL-Series es una solución de seguridad infrarroja profesional diseñada para entornos de almacenamiento en frío y puertas industriales de alta velocidad. Proyecta una rejilla invisible de haces de luz entre el emisor y el receptor, activando instantáneamente respuestas de seguridad (reversión de puerta, parada de equipo) al producirse una intrusión, lo que previene eficazmente accidentes de pellizco, aplastamiento o colisión. Con protección IP67, amplia adaptabilidad a la temperatura y modos de operación duales, ofrece un rendimiento fiable en las duras condiciones de las instalaciones de almacenamiento en frío y las áreas de puertas industriales de alto tráfico.

Especificaciones principales

Parámetro	Especificación
Serie de modelos	CL05, CL10, CL15, CL20, CL25 (con sufijo -8L/-16L)
Altura de protección	500 mm a 2500 mm (dependiendo del modelo)
Número de haces	8 haces o 16 haces
Espaciado de haces	100 mm
Rango de detección	Hasta 8 m (transmisor a receptor)
Precisión de detección	Detecta objetos tan pequeños como 50 mm
Tiempo de respuesta	≤20 ms
Fuente de alimentación	12-24 VCC ±10%
Corriente de trabajo	Transmisor: <65 mA @CC12V; Receptor: <20 mA @CC12V
Configuración de salida	1 relé de seguridad (NO/NC seleccionable) + terminal COM
Clasificación de protección	IP67 (a prueba de polvo + impermeable)
Material de la carcasa	Aleación de aluminio
Temperatura de funcionamiento	-20 °C a +60 °C (rango extendido hasta -25 °C disponible para almacenamiento en frío)
Longitud del cable	Transmisor: 8 m; Receptor: 4 m
Tipo de conector	Conector macho M8 de 5 polos (transmisor/receptor)
Normas de seguridad	Certificado CE, conforme a los principios de EN 61496-1/-2
Indicadores LED	Transmisor: Azul fijo (normal), rojo intermitente rápido (voltaje <9V or>28V) Receptor: Rojo fijo (bloqueado), azul fijo (desbloqueado), azul intermitente (desalineación)

Ventajas clave

Protección robusta IP67

Completamente hermético al polvo y resistente a inmersiones temporales en agua, soporta lavados a alta presión, polvo y humedad
Ideal para la humedad del almacenamiento en frío, el polvo industrial y las puertas de alta velocidad instaladas en exteriores

Adaptabilidad al almacenamiento en frío

Funcionamiento estable de -20 °C a +60 °C; rango extendido opcional para almacenamiento en frío extremo (-25 °C)
Resiste la condensación y la congelación, garantizando una seguridad ininterrumpida en salas de congelación y almacenes refrigerados

Modos de operación duales

Modo de protección estándar: Protección de área completa: cualquier interrupción de haz activa una salida de seguridad inmediata (perfecto para protección de personal)
Modo de enmascaramiento (silenciamiento): Permite el paso seguro de las estructuras de las puertas sin falsas alarmas, adaptado a los bordes delanteros de las puertas de alta velocidad

Compatibilidad con puertas de alta velocidad

El tiempo de respuesta rápido ≤20 ms coincide con la velocidad operativa de las puertas de alta velocidad, eliminando retrasos de seguridad
Opciones de longitud múltiple (500 mm-2500 mm) y haz (8/16) que se adaptan a diferentes tamaños de puertas de alta velocidad

Fácil integración y diagnóstico

Cables codificados por colores y conectores M8 de 5 polos que simplifican el cableado a controladores de puerta o relés de seguridad
Ayudas de alineación integradas y soportes ajustables que permiten una instalación rápida en varios marcos de puerta
Indicadores LED visuales que proporcionan un estado de un vistazo de la alimentación, la alineación y el bloqueo

Guía de cableado

Componente	Color del cable	Función	Notas
Transmisor	Rojo	Suministro de alimentación positivo de 12-24 VCC	Conectar al terminal positivo de la fuente de alimentación
Transmisor	Negro	Tierra (GND)	Conectar al terminal negativo de la fuente de alimentación
Transmisor	Verde/Amarillo/Blanco	Reserva	No se requiere conexión para uso básico
Receptor	Rojo	Suministro de alimentación positivo de 12-24 VCC	Igual que la conexión de alimentación del transmisor
Receptor	Negro	Tierra (GND)	Igual que la conexión a tierra del transmisor
Receptor	Verde	Salida NO/NC (NO por defecto)	Conectar a la entrada de señal del sistema de control de la puerta
Receptor	Amarillo	NC configurable	Activar mediante la configuración del modo de enmascaramiento
Receptor	Blanco	COM (Terminal común)	Terminal correspondiente para la salida NO/NC

Advertencia crítica: NO conecte los terminales NO/NC al terminal positivo de la fuente de alimentación; esto dañará el relé óptico.

Pasos de activación del modo de enmascaramiento

Encienda el dispositivo y confirme el cableado correcto
Dentro de 1 minuto después de encender, toque el cable verde del receptor con su GND (cable negro) cinco veces
La luz roja del receptor parpadea para confirmar la activación: el cable amarillo cambia al modo NC y se habilita el modo de enmascaramiento

Escenarios de aplicación

Almacenamiento en frío

Puertas de almacenamiento en frío, entradas de salas de congelación, puertas de acceso a almacenes refrigerados
Puertas de transferencia de materiales en instalaciones de almacenamiento a baja temperatura

Puertas industriales de alta velocidad

Puertas enrollables de alta velocidad, puertas batientes rápidas, puertas seccionales industriales
Puertas rápidas de centros logísticos, puertas de alta velocidad en líneas de producción de fábricas

Otras configuraciones industriales

Puertas de muelles de carga, puertas automatizadas de almacén, puertas de plantas de procesamiento de alimentos
Protección perimetral de maquinaria (transportadores, máquinas de embalaje) cerca de las puertas

Solución de problemas

Síntomas de falla	Causas posibles	Soluciones
La luz azul del receptor parpadea (al encender)	Desalineación entre emisor y receptor	Reajuste las posiciones para asegurar una alineación paralela
La luz roja del transmisor parpadea rápidamente	Voltaje de la fuente de alimentación <9V or>28V	Estabilice la fuente de alimentación para cumplir con los requisitos de 12-24 VCC ±10%
La barrera de luz funciona, pero no hay acción de seguridad (puerta/equipo)	Error de cableado	Vuelva a verificar el cableado según la guía; asegúrese de que NO/NC se conecte a los terminales de control correctos
No se puede entrar en el modo de enmascaramiento	1. Fuga de luz durante el descenso de la puerta 2. Haz inferior bloqueado por escombros/hielo 3. La puerta/obstrucción no cumple con la distancia mínima de bloqueo continuo	1. Repare el sellado de la puerta para evitar fugas de luz 2. Limpie los escombros/hielo que bloquean el haz 3. Ajuste la puerta/obstrucción para cumplir con los requisitos de distancia

Advertencias de uso y mantenimiento

Mantenga los cables alejados de conductores de alto voltaje/alta corriente para evitar interferencias
Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar polvo, condensación o hielo (crítico para el almacenamiento en frío)
No doble, retuerza ni tire de los cables con fuerza; evite rayar las lentes infrarrojas
Evite que la luz solar directa o las fuentes de luz infrarroja incidan en el receptor (evita activaciones falsas)
En el almacenamiento en frío, instale lejos del contacto directo con hielo/escarcha para proteger la carcasa y las lentes
