Red de sensores de seguridad infrarrojos para puertas de persianas de rodillo con protección contra pinchazos
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | Se aplicará el procedimiento siguiente: |
| Documento | CL05-8L User Manual.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Clasificación IP | IP67 | Función | El esconder |
|---|---|---|---|
| Distancia de detección | 8m | Material | Aleación de aluminio |
| Característica | Resistente a la corrosión | Voltaje de potencia | DC12-24v |
| Temperatura de funcionamiento | -20 ~ 60 ℃ | Corriente de funcionamiento | <50ma> |
| Producción | No/Nc, COM | Corriente de trabajo | <20mA@CC12V-24V |
| Especificación | 2000*21*15 mm | ||
| Resaltar | Sensor de seguridad infrarrojo para persianas,Sensor de protección contra el pellizco del obturador,Cortina de luz de seguridad IP67 para puertas |
||
Descripción de producto

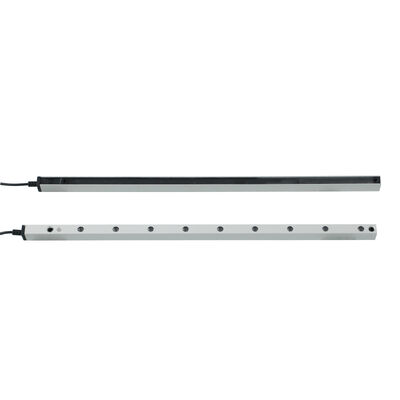

Rejilla de Sensor de Seguridad Infrarrojo para Puertas Enrollables con Protección Antiatrapamiento
La rejilla de sensor de seguridad infrarrojo JUTAI CL20-8L es una solución dedicada antiatrapamiento para puertas enrollables. Forma una rejilla protectora invisible de 8 haces entre el emisor y el receptor, activando instantáneamente la inversión o parada de la puerta cuando personal, manos u objetos invaden el área de detección. Diseñada con protección IP67 y una robusta carcasa de aleación de aluminio, ofrece un rendimiento fiable en entornos industriales, comerciales y de almacén.
Especificaciones Principales
| Parámetro | Especificación |
|---|---|
| Modelo | CL20-8L |
| Voltaje de Trabajo | DC12-24V |
| Corriente de Trabajo | Transmisor: <65mA @DC12V; Receptor: <20mA @DC12V |
| Configuración de Salida | Salida de relé NO/NC (predeterminado NO, configurable a NC); terminal COM incluido |
| Grado de Protección | IP67 (a prueba de polvo + impermeable) |
| Material de la Carcasa | Aleación de aluminio |
| Rango de Operación (Emisor a Receptor) | 1-8m |
| Altura Máxima de Protección | 1729mm |
| Número de Fotoceldas | 8 haces |
| Longitud del Cable | Transmisor: 8m; Receptor: 4m |
| Tipo de Conector | Transmisor: conector macho M8 de 5 polos; Receptor: conector macho M8 de 4 polos |
| Temperatura de Operación | -20°C ~ +60°C |
| Función Clave | Protección antiatrapamiento para puertas enrollables + Modo de Enmascaramiento (anti-falsas alarmas) |
| Indicadores de Estado LED | Transmisor: Azul fijo (operación normal); Rojo intermitente rápido (voltaje <9V or>28V) Receptor: Rojo fijo (objeto/personal bloqueado); Azul fijo (sin obstrucción); Azul intermitente (primer encendido, desalineación) |
Ventajas Clave
- Protección Antiatrapamiento Dirigida: Detecta manos, extremidades u objetos cerca de las puertas enrollables, activando la inversión inmediata de la puerta para prevenir accidentes de atrapamiento. La cobertura completa de 8 haces elimina puntos ciegos de seguridad.
- Modo de Enmascaramiento para Prevención de Falsas Alarmas: Bloquea el primer canal sin activar respuestas de seguridad, adaptándose a las estructuras de huecos de las puertas enrollables mientras retiene la protección contra intrusiones no deseadas.
- Robusto y Adaptable al Entorno: La protección IP67 resiste el polvo, las salpicaduras de agua y las duras condiciones industriales. El amplio rango de temperatura (-20°C ~ +60°C) garantiza una operación estable en diversos entornos.
- Fácil Instalación y Operación: El cableado codificado por colores simplifica la conexión. Los indicadores LED intuitivos permiten comprobaciones rápidas del estado. Los soportes de montaje ajustables se adaptan a diversas estructuras de marcos de puertas.
Guía de Cableado
| Componente | Color del Cable | Función | Notas |
|---|---|---|---|
| Transmisor | Rojo | Suministro de Energía Positivo DC12-24V | Conectar al terminal positivo de la fuente de alimentación |
| Transmisor | Negro | Tierra (GND) | Conectar al terminal negativo de la fuente de alimentación |
| Transmisor | Verde/Amarillo/Blanco | Reserva | No se requiere conexión para uso básico |
| Receptor | Rojo | Suministro de Energía Positivo DC12-24V | Igual que la conexión de alimentación del transmisor |
| Receptor | Negro | Tierra (GND) | Igual que la conexión a tierra del transmisor |
| Receptor | Verde | Salida NO/NC (Predeterminado NO) | Conectar a la entrada de señal del sistema de control de la puerta enrollable |
| Receptor | Amarillo | NC Configurable | Activar a través de la configuración del Modo de Enmascaramiento |
| Receptor | Blanco | COM (Terminal Común) | Terminal correspondiente para la salida NO/NC |
Advertencia Crítica: NO conecte los terminales NO/NC al terminal positivo de la fuente de alimentación; esto dañará el relé óptico.
Pasos de Activación del Modo de Enmascaramiento
- Encienda la rejilla del sensor y confirme el cableado correcto.
- Dentro de 1 minuto después de encender, toque el cable Verde del receptor con su GND (cable Negro) cinco veces.
- Observe el parpadeo de la luz Roja del receptor para confirmar la activación: el cable Amarillo cambia al modo NC y el Modo de Enmascaramiento se habilita.
Escenarios de Aplicación
- Puertas enrollables industriales (fábricas, almacenes, centros logísticos)
- Puertas enrollables comerciales (tiendas minoristas, centros comerciales, edificios comerciales)
- Puertas enrollables de almacenamiento en frío (almacenes refrigerados, cámaras frigoríficas)
- Puertas enrollables de garaje (instalaciones de estacionamiento residenciales, comerciales)
Solución de Problemas
| Síntomas de Fallo | Causas Posibles | Soluciones |
|---|---|---|
| La luz azul del receptor parpadea (encendido) | Desalineación del emisor y el receptor | Reajuste las posiciones para asegurar una alineación paralela |
| La luz roja del transmisor parpadea rápido | Voltaje de la fuente de alimentación <9V or>28V | Estabilice la fuente de alimentación para cumplir con los requisitos de DC12-24V |
| La rejilla del sensor funciona, pero la puerta no tiene acción antiatrapamiento | Error de cableado | Vuelva a verificar el cableado según la guía; asegúrese de la conexión correcta al sistema de control de la puerta |
| No se puede entrar en el Modo de Enmascaramiento | 1. Fuga de luz durante el descenso de la puerta 2. Haz inferior bloqueado por escombros 3. La puerta/obstrucción no cumple con la distancia mínima de bloqueo continuo | 1. Repare el sellado de la puerta para evitar fugas de luz 2. Limpie los escombros que bloquean el haz 3. Ajuste la puerta/obstrucción para cumplir con los requisitos de distancia |
Advertencias de Uso y Mantenimiento
- Mantenga los cables de conexión alejados de conductores de alto voltaje/alta corriente para evitar interferencias o daños.
- Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar polvo, suciedad o condensación.
- No doble, tuerza ni tire de los cables con fuerza; evite rayar las lentes infrarrojas.
- Evite que la luz solar directa u otras fuentes de luz infrarroja incidan en el receptor (evita activaciones falsas).
- Asegúrese de que la puerta enrollable u obstrucción utilizada para el Modo de Enmascaramiento cumpla con el requisito de distancia mínima de bloqueo continuo.
Historias de Éxito de Clientes
"El sensor de JUTAI eliminó el tiempo de inactividad en nuestra instalación de almacenamiento en frío. La clasificación IP67 garantizó un funcionamiento fiable incluso a -25°C."
"La función de doble modo permitió una integración perfecta en nuestra infraestructura existente. ¡La instalación fue sin esfuerzo!"
"El sensor con certificación CE de JUTAI cumplió con nuestros estándares de seguridad al tiempo que redujo los costos de mantenimiento en un 30%."
"Después de instalar el sensor de 16 haces de JUTAI, vimos una reducción del 100% en incidentes relacionados con la cinta transportadora."
Galería de Productos
Para soporte técnico, personalización o consultas a granel, visite nuestro sitio web oficial:
