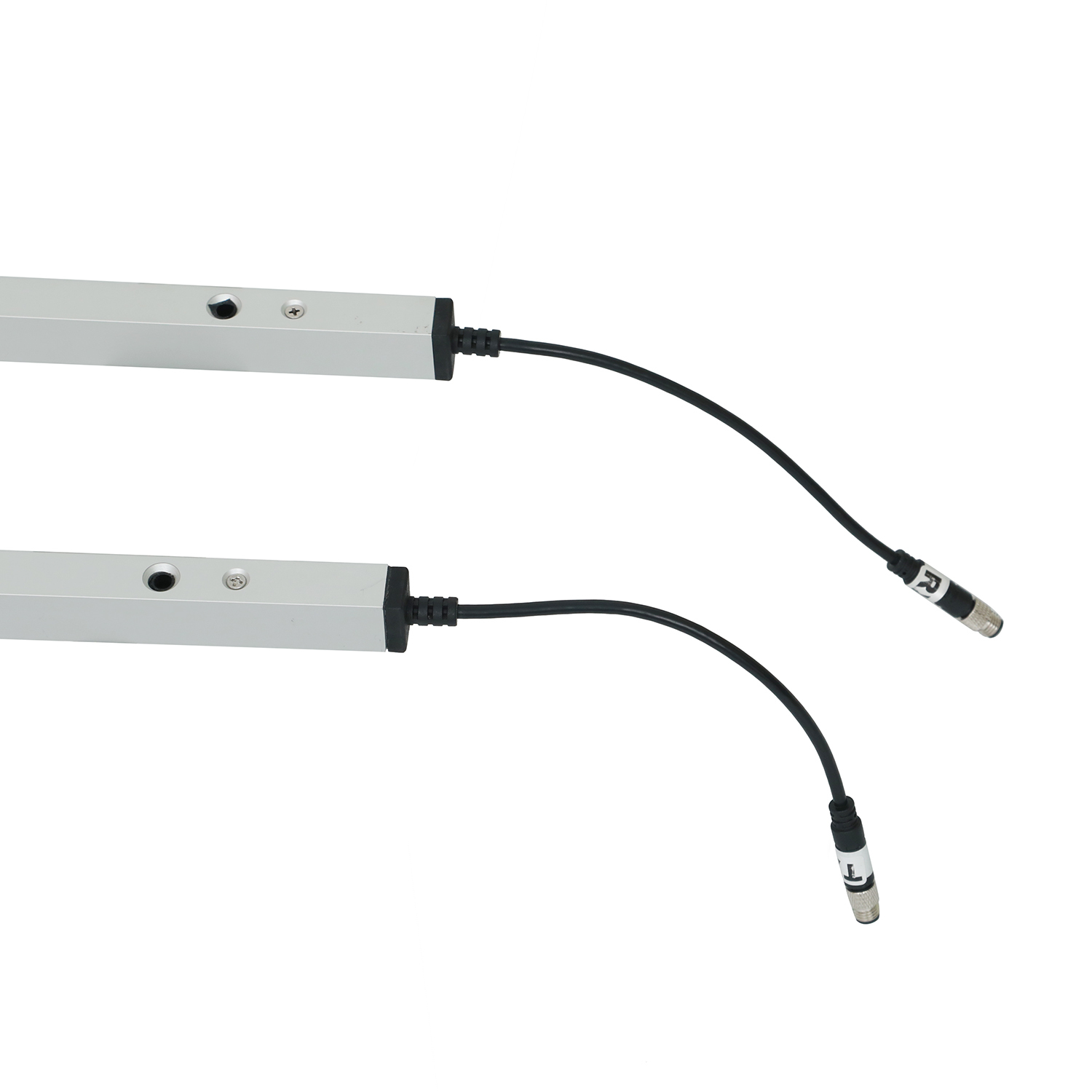

Barrera de Luz de Protección para Puertas Industriales con Certificación CE y Carcasa IP67

Especificaciones Principales (Tabla de Parámetros Detallada)

Funciones Clave y Ventajas (Puntos Claros y Detallados)

1. Certificación CE y Cumplimiento de Seguridad

• Cumple con las normas internacionales de seguridad para maquinaria industrial, garantizando el cumplimiento de las regulaciones de seguridad en el lugar de trabajo en entornos industriales globales.
• Rigurosamente probado para la fiabilidad y la seguridad, proporcionando protección legal y práctica para las operaciones de puertas industriales.

2. Carcasa IP67 para Entornos Hostiles

• Totalmente a prueba de polvo y agua, resistiendo la inmersión temporal en agua, el polvo pesado y los contaminantes industriales, ideal para puertas industriales instaladas en exteriores, talleres polvorientos o entornos húmedos.
• La carcasa de aleación de aluminio resiste el desgaste mecánico, la vibración y la corrosión, adaptándose a las operaciones de puertas industriales de alta frecuencia y a las condiciones de trabajo duras.

3. Protección Específica para Puertas Industriales

• La rejilla de luz de 8 haces cubre toda la altura de las puertas industriales (1729 mm), eliminando los puntos ciegos de seguridad y detectando con precisión manos, extremidades, herramientas o mercancías para evitar accidentes de pellizco/aplastamiento.
• Respuesta instantánea a la interrupción del haz, que coincide con la velocidad operativa de las puertas industriales (puertas rápidas, persianas enrollables) para evitar retrasos de seguridad.

4. Modo de Enmascaramiento para la Prevención de Falsas Alarmas

• Especializado para huecos de puertas industriales: Bloquear el primer canal de la rejilla de luz no activa las respuestas de seguridad, adaptándose al bloqueo secuencial del haz durante el cierre normal de la puerta.
• Evita interrupciones operativas innecesarias al tiempo que conserva la protección total contra intrusiones no deseadas, equilibrando la seguridad y la eficiencia.

5. Fácil Instalación y Funcionamiento Intuitivo

• El cableado con código de colores simplifica la conexión a los sistemas de control de puertas industriales, reduciendo los errores de instalación (detalles en la Guía de Cableado).
• Los orificios de instalación estandarizados permiten el montaje flexible en varios marcos de puertas industriales, garantizando una fijación firme y un funcionamiento estable.
• Los indicadores LED proporcionan información de estado en tiempo real, lo que permite al personal in situ identificar rápidamente los problemas operativos sin herramientas profesionales.

Guía de Cableado (Tabla Estandarizada con Notas)

Advertencias Críticas

• NO conectar los terminales NO/NC (cables Verde/Amarillo del receptor) al terminal positivo de la fuente de alimentación; esto dañará permanentemente el relé óptico.
• Mantener los cables de conexión alejados de conductores de alto voltaje/alta corriente para evitar interferencias de señal o daños en los cables.

Pasos de Activación del Modo de Enmascaramiento (Paso a Paso)

1. Completar el cableado de acuerdo con la Guía de Cableado y confirmar que no haya errores de conexión.
2. Encender la rejilla de luz (asegurarse de que la fuente de alimentación cumple con los requisitos de DC12-24V).
3. Dentro de 1 minuto después de encender, tocar el cable Verde (salida NO) del receptor con su cable Negro (GND) cinco veces consecutivas.
4. Observar el parpadeo de la luz Roja del receptor; esto indica una activación exitosa: El cable Amarillo cambia al modo NC y el Modo de Enmascaramiento está habilitado.
5. Probar la función: El cierre normal de la puerta (bloqueando el primer canal) no activará las respuestas de seguridad; la intrusión de personal/objetos activará la inversión/parada inmediata de la puerta.

Escenarios de Aplicación (Lista Específica y Detallada)

• Puertas Rápidas Industriales: Puertas enrollables de alta velocidad en fábricas, centros logísticos y líneas de producción.
• Puertas de Persiana Enrollable: Persianas enrollables industriales en almacenes, talleres y muelles de carga.
• Puertas Industriales Seccionales: Puertas industriales grandes en fábricas, instalaciones de almacenamiento y parques industriales.
• Puertas Industriales de Entornos Especiales: Puertas industriales de almacenamiento en frío, puertas industriales exteriores y puertas de talleres polvorientos (resistentes a temperaturas extremas, polvo y humedad).

Solución de Problemas (Tabla Completa de Problemas y Soluciones)

Directrices de Instalación (Pasos Detallados y Operables)

1. Preparación Pre-Instalación:
   • Confirmar la altura y el ancho de apertura de la puerta industrial; asegurar que la altura de protección de la rejilla de luz (1729 mm) y el rango de funcionamiento (1-8 m) coincidan.
   • Preparar una fuente de alimentación DC12-24V estable y comprobar que el dispositivo tenga componentes intactos (sin cables ni conectores dañados).
2. Operación de Montaje:
   • Instalar el emisor y el receptor verticalmente en ambos lados del marco de la puerta industrial, asegurando que la rejilla de luz cubra toda la abertura de la puerta sin puntos ciegos.
   • Alinear los orificios de instalación del dispositivo con el marco de la puerta, fijar con tornillos correspondientes (asegurar una instalación firme para resistir la vibración de la puerta).
   • Enrutar los cables de 8 m (transmisor) y 4 m (receptor) a lo largo del marco de la puerta, evitando bordes afilados o áreas de alta presión.
3. Cableado y Depuración:
   • Seguir la Guía de Cableado para conectar la alimentación, la tierra y los cables de señal; verificar dos veces para evitar la inversión positiva/negativa o conexiones incorrectas de los terminales de salida.
   • Encender el dispositivo: Confirmar la luz azul fija del transmisor y la luz azul fija del receptor (encendido normal).
   • Alinear la rejilla de luz: Si la luz azul del receptor parpadea, ajustar las posiciones del emisor/receptor hasta que la luz se estabilice.
   • Activar el Modo de Enmascaramiento según las instrucciones y probar la función antipinzamiento para asegurar un funcionamiento normal.

Advertencias de Uso y Mantenimiento (Recordatorios Detallados)

• Protección del Cable: Mantener los cables alejados de conductores de alto voltaje, maquinaria de puertas y caminos de carretillas elevadoras para evitar la extrusión, daños o interferencias.
• Mantenimiento de la Lente: Limpiar regularmente las lentes del emisor/receptor con un paño suave y seco para eliminar el polvo, las manchas de aceite o la condensación; las lentes sucias afectarán a la precisión de la detección.
• Protección Física: No doblar, torcer ni dejar caer el dispositivo; evitar rayar la carcasa de aleación de aluminio o las lentes infrarrojas.
• Evitar la Fuente de Luz: Evitar que la luz solar directa u otras fuentes de luz infrarroja brillen sobre el receptor para evitar falsos disparos.
• Uso del Modo de Enmascaramiento: Asegurar que la puerta o la obstrucción utilizada para el Modo de Enmascaramiento cumplan con el requisito de distancia mínima de bloqueo continuo.
• Inspección Regular: Probar periódicamente las funciones antipinzamiento y del Modo de Enmascaramiento; comprobar la tensión del cableado y la integridad del conector para asegurar la fiabilidad a largo plazo.
