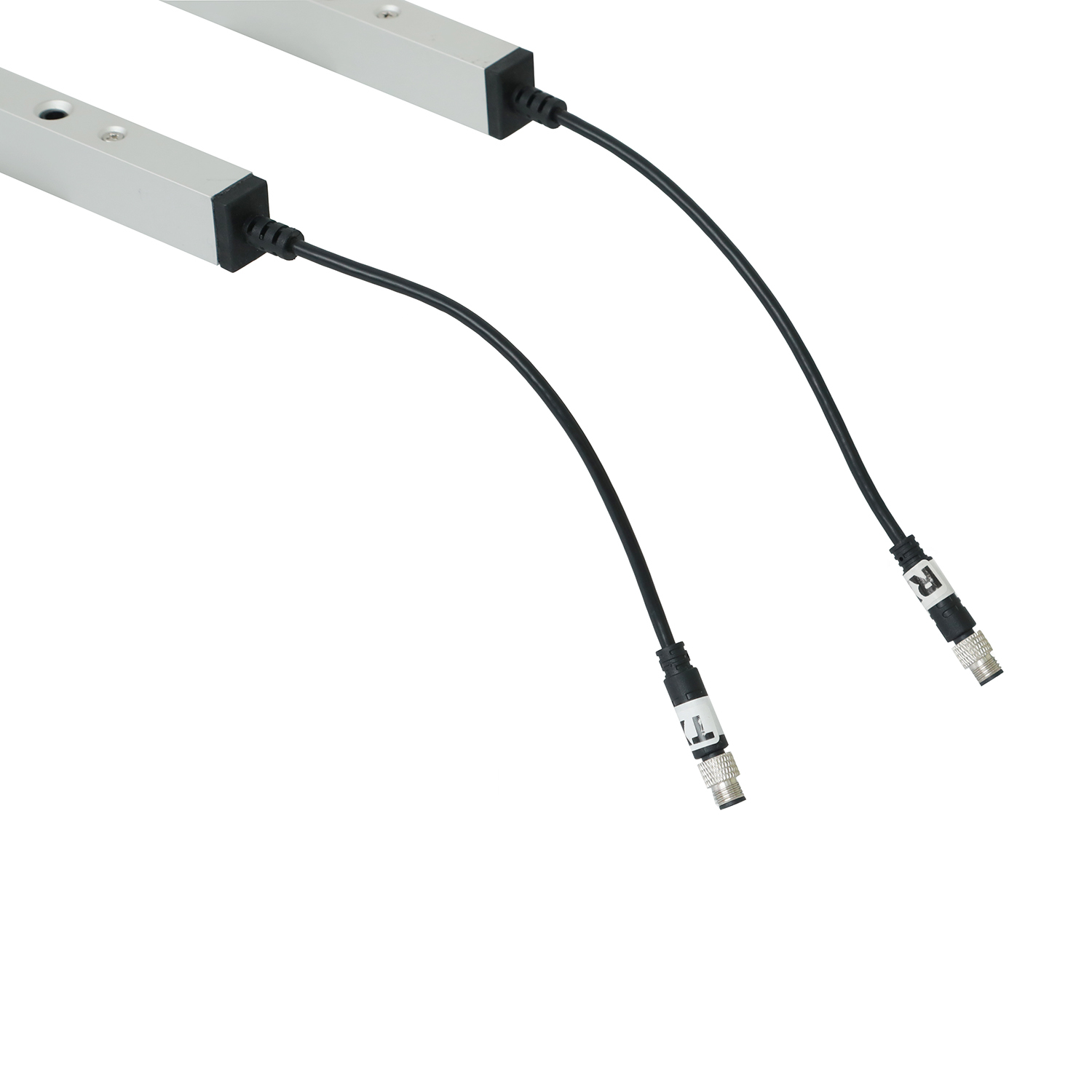

Sistema de haz de seguridad infrarrojo para puertas de garaje y seguridad de puertas seccionales

Especificaciones básicas (cuadro de parámetros)

Ventajas clave (puntos claros)

1Protección dirigida contra pinchazos

• Detecta personas, mascotas, vehículos u objetos cerca de puertas de garaje / secciones, activando la inversión inmediata de la puerta para evitar pellizcar o aplastar.
• La cobertura completa de 8 haces elimina los puntos ciegos de seguridad, adaptándose a las aberturas de puertas de garaje/sección estándar y de gran tamaño.

2Modo de apagado para prevenir falsas alarmas

• Bloquea el primer canal sin activar respuestas de seguridad, adaptándose a los huecos seccionales del panel de la puerta y las características estructurales de la puerta de garaje.
• Evita interrupciones innecesarias durante el cierre normal de la puerta, manteniendo la protección contra intrusiones no deseadas.

3. Robusto y adaptable al medio ambiente

• Protección IP67 resistente a la lluvia, el polvo y los elementos exteriores, adecuada para puertas de garaje interiores / exteriores y puertas seccionales industriales.
• El amplio rango de temperaturas (-20 °C ~ +60 °C) garantiza un funcionamiento estable en inviernos fríos, veranos calurosos o entornos industriales con temperatura variable.

4Fácil instalación e integración

• El cableado codificado por colores simplifica la conexión a los sistemas de control de puertas de garaje / seccionales (detalles en la Guía de cableado).
• Los soportes de montaje ajustables se ajustan a varias estructuras del marco de la puerta; los cables de 8 m / 4 m permiten un posicionamiento flexible.
• Los indicadores LED intuitivos permiten una verificación rápida del estado sin herramientas profesionales.

Guía de cableado (cuadro normalizado)

Una advertencia crítica

• NO conecte los terminales NO/NC al terminal positivo de la fuente de alimentación, esto dañará el relé óptico.

Pasos para activar el modo de apagado

1. Conexión completa y energía en el sistema.
2. Dentro de 1 minuto de encendido, toque el cable verde del receptor con su GND (cable negro) cinco veces.
3. Receptor de luz roja parpadea para confirmar la activación: el cable amarillo cambia al modo NC, modo de blanqueo habilitado.

Escenarios de aplicación (lista dirigida)

• Puertas de garaje para viviendas (para automóviles individuales, para automóviles dobles)
• Puertas de garaje comerciales (aparcamientos, entradas traseras de venta al por menor)
• Puertas seccionales industriales (fábricas, almacenes, muelles de carga)
• Puertas seccionales de almacenamiento en frío (almacenes refrigerados, congeladores)

Solución de problemas (cuadro de solución de problemas)

Precauciones de uso y mantenimiento (recuerdos clave)

• Mantenga los cables alejados de los conductores de alta tensión y de las máquinas de las puertas para evitar daños.
• Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar el polvo, la suciedad o la condensación.
• No doble, retorce ni tire de los cables con fuerza; evite rascarse las lentes infrarrojas.
• Evite que la luz solar directa o las fuentes de luz infrarroja brillen sobre el receptor (evitar falsos disparadores).
• Para la instalación al aire libre, asegúrese de que el dispositivo esté protegido de condiciones meteorológicas extremas (por ejemplo, lluvia intensa, nieve) para prolongar la vida útil.
