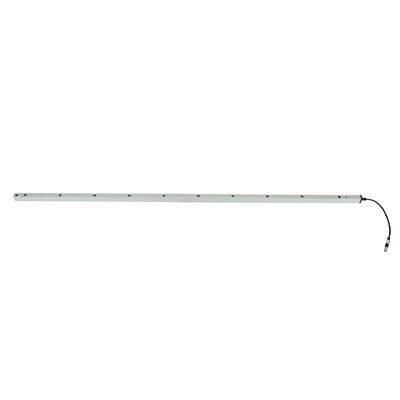

Protector de seguridad fotoeléctrico para puertas de alta velocidad con opciones de 8-16 haces

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo Se aplicará el procedimiento siguiente:
Documento CL05-8L User Manual.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente 1000 piezas por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Clasificación IP IP67 Función El esconder
Distancia de detección 8m Material Aleación de aluminio
Característica Resistente a la corrosión Voltaje de potencia DC12-24V
Temperatura de funcionamiento -20 ~ 60 ℃ Corriente de funcionamiento <50ma>
Producción No/Nc, COM Corriente de trabajo <20mA@CC12V-24V
Especificación 2000*21*15 mm
Resaltar

Protector de seguridad fotoeléctrico para puertas de alta velocidad

,

Cortina de luz IP67 con 8-16 haces

,

Cortina de vigas de seguridad de puertas de alta velocidad
Deja un mensaje
Descripción de producto



Descripción del producto


Protector de seguridad fotoeléctrico para puertas de alta velocidad con opciones de 8-16 haces 0


Protector de seguridad fotoeléctrico para puertas de alta velocidad con opciones de 8-16 haces

El protector de seguridad fotoeléctrico de la serie JUTAI CL es una solución de protección especializada diseñada para puertas de alta velocidad,ofreciendo configuraciones flexibles de 8 o 16 rayos para adaptarse a diferentes requisitos de seguridadForma una rejilla de luz invisible entre el emisor y el receptor, activando instantáneamente la inversión de la puerta o deteniéndose cuando el personal, objetos o equipos entran, evitando efectivamente el pellizco.trituración, o accidentes de colisión en entornos industriales y logísticos. Con protección IP67 y construcción de aleación de aluminio resistente, ofrece un rendimiento confiable incluso en condiciones adversas.

Especificaciones básicas (cuadro detallado de parámetros)

Parámetro Especificación
Serie de modelos CL05, CL10, CL15, CL20, CL25 (con el sufijo -8L/16L)
Opciones de cantidad de haz 8 haces / 16 haces
Altura de protección 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (dependiendo del modelo)
Voltado de trabajo El valor de las emisiones de dióxido de carbono
Corriente de trabajo El sistema de transmisión deberá estar equipado con un sistema de transmisión de corriente continua (CCR) que permita la transmisión de corrientes alternativas.
Configuración de salida Salida del relé NO/NC (NO predeterminado, configurable en NC); incluido el terminal COM
Calificación de protección IP67 (a prueba de polvo + a prueba de agua)
Materiales para la vivienda De aleación de aluminio
Rango de funcionamiento (de emisor a receptor) Entre 1 y 8 m
Espaciamiento del haz 100 mm
Precisión de detección Detecta objetos tan pequeños como 50 mm
Tiempo de respuesta ≤ 20 ms
Duración del cable Transmisor: 8m; receptor: 4m
Tipo de conector Conector masculino M8 de 5 polos (transmisor/receptor)
Temperatura de funcionamiento -20 °C ~ +60 °C
Función clave Protección contra el pellizco de la puerta de alta velocidad + Modo de blanqueo (antifalsa alarma)
Indicadores de estado de los LED Transmisor: azul constante (normal); rojo parpadeante (voltaje < 9V o > 28V)

Receptor: rojo constante (bloqueado); azul constante (desbloqueado); azul intermitente (desalineación)
Dimensiones del orificio de instalación (unidad: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Ventajas clave (puntos claros)

1. 8-16 Configuración flexible del haz

  • Opción de 8 haces: Equilibra la seguridad y el costo de las aberturas estándar de puertas de alta velocidad, cubriendo las necesidades básicas de protección contra pellizcos.
  • Opción de 16 haces: ofrece detección de alta precisión con una red de luz más densa, adecuada para puertas grandes o áreas de alto riesgo que requieren una protección mejorada.

2Compatibilidad de puertas de alta velocidad

  • El tiempo de respuesta rápida ≤ 20 ms coincide con el funcionamiento rápido de las puertas de alta velocidad, eliminando los retrasos de seguridad.
  • Modo de blanqueo se adapta a las estructuras de la brecha de la puerta, evitando falsas alarmas por el bloqueo secuencial del haz durante el cierre normal.

3. Robusto y resistente al medio ambiente

  • La protección IP67 resiste el polvo, las salpicaduras de agua y la inmersión temporal, adecuada para entornos industriales al aire libre o polvorientos.
  • Un amplio rango de temperaturas garantiza un funcionamiento estable en almacenes frigoríficos, talleres o puertas exteriores de alta velocidad.

4Fácil instalación e integración

  • El cableado codificado por colores simplifica la conexión a los sistemas de control de puertas de alta velocidad (detalles en la Guía de cableado).
  • Los soportes de montaje ajustables se ajustan a varias estructuras del marco de la puerta; los cables de 8 m / 4 m permiten un posicionamiento flexible.
  • Los indicadores LED intuitivos permiten una rápida comprobación del estado y resolución de problemas.

Guía de cableado (cuadro normalizado)

Componente Color del alambre Función Las notas
Transmisor El rojo Fuente de alimentación positiva DC12-24V Conectarse a una fuente de alimentación estable; evitar la sobre/baja tensión
Transmisor Negro En el caso de las empresas de servicios de telecomunicaciones: Conectar al terminal negativo de alimentación; garantizar una conexión a tierra confiable
Transmisor Verde/amarillo/blanco Reserva No se requiere conexión para uso básico
Receptor El rojo Fuente de alimentación positiva DC12-24V Lo mismo que la conexión de energía del transmisor
Receptor Negro En el caso de las empresas de servicios de telecomunicaciones: Terreno compartido con transmisor
Receptor El verde No/NC Salida (NO predeterminado) Conectar a la entrada de la señal de seguridad del sistema de control de puertas
Receptor Amarillo NC configurable Activación mediante la configuración de modo en blanco
Receptor Blanco COM (Terminal común) Terminal de coincidencia para la salida NO/NC

Una advertencia crítica

  • NO conecte los terminales NO/NC al terminal positivo de la fuente de alimentación, esto dañará el relé óptico.

Pasos para activar el modo de apagado

  1. Conexión completa y energía en el dispositivo.
  2. Dentro de 1 minuto de encendido, toque el cable verde del receptor con su GND (cable negro) cinco veces.
  3. Receptor de luz roja parpadea para confirmar la activación: el cable amarillo cambia al modo NC, modo de blanqueo habilitado.

Configuración del modelo y escenarios de aplicación (cuadro)

Modelo Cantidad de haz Altura de protección Aplicaciones objetivo
Se aplicará el procedimiento siguiente: 8/16 500 mm Puertas pequeñas de alta velocidad, puertas de acceso en centros logísticos
Se aplicará el procedimiento siguiente: 8/16 1 000 mm Puertas de alta velocidad de tamaño medio, puertas de entrada traseras de venta al por menor
Se aplicará el procedimiento siguiente: 8/16 Con una anchura igual o superior a 1500 mm Puertas de alta velocidad de almacén, puertas de acceso a la línea de producción
Se aplicará el procedimiento siguiente: 8/16 Con una anchura igual o superior a 2000 mm Puertas industriales grandes de alta velocidad, puertas rápidas de almacenamiento en frío
Se aplicará el procedimiento siguiente: 8/16 Con una anchura de 25 mm Puertas de alta velocidad de gran tamaño, puertas de muelle de carga

Solución de problemas (cuadro de solución de problemas)

Los síntomas de la culpa Posibles causas Soluciones
La luz azul del receptor parpadea (encendida) Desalineación del emisor y del receptor Reajuste de las posiciones para garantizar la alineación paralela
La luz roja del transmisor parpadea rápido. Tensión de la fuente de alimentación < 9 V o > 28 V Estabilizar el suministro de energía para cumplir con los requisitos de DC12-24V
El protector de seguridad funciona, pero la puerta no tiene acción anti-pellizco Error de cableado Recomprobar el cableado contra la guía; asegurar la conexión correcta al sistema de control de la puerta
No se puede entrar en el modo de blanqueo 1. fugas de luz durante el descenso de la puerta

2La viga más baja bloqueada por escombros.

3La puerta/obstrucción no cumple la distancia mínima de bloqueo continua.		 1- Fija el sello de la puerta para evitar fugas de luz

2Hay escombros que bloquean el haz.

3Ajustar la puerta/obstrucción para satisfacer los requisitos de distancia

Precauciones de uso y mantenimiento (recuerdos clave)

  • Mantenga los cables alejados de los conductores de alta tensión y de las máquinas de las puertas para evitar daños o interferencias.
  • Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar el polvo o la condensación.
  • No doble, retorce ni tire de los cables con fuerza; evite rascarse las lentes infrarrojas.
  • Evite que la luz solar directa o las fuentes de luz infrarroja brillen sobre el receptor (evitar falsos disparadores).
  • En el caso de las máquinas de ensayo, se utilizará el método de ensayo de las máquinas de ensayo.
Para soporte técnico, personalización o consultas a granel, visite nuestro sitio web oficial:La información facilitada por la Comisión a los Estados miembros se incluye en el anexo I.
