Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo Se aplicará el procedimiento siguiente:
Documento CL05-8L User Manual.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente 1000 piezas por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Clasificación IP IP67 Función El esconder
Distancia de detección 8m Material Aleación de aluminio
Característica Resistente a la corrosión Voltaje de potencia DC12-24V
Temperatura de funcionamiento -20 ~ 60 ℃ Corriente de funcionamiento <50ma>
Producción No/Nc, COM Corriente de trabajo <20mA@CC12V-24V
Especificación 2000*21*15 mm
Resaltar

Sistema de rejilla de luz de seguridad para puertas automáticas

,

Sistema de rejilla de luz de seguridad con carcasa de aluminio

,

Sistema de rejilla de luz de seguridad impermeable
Deja un mensaje
Descripción de producto



Descripción del producto


Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable 0


Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable

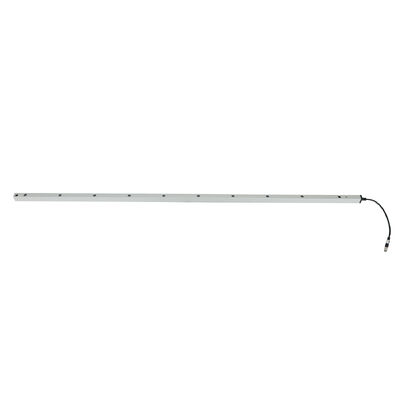

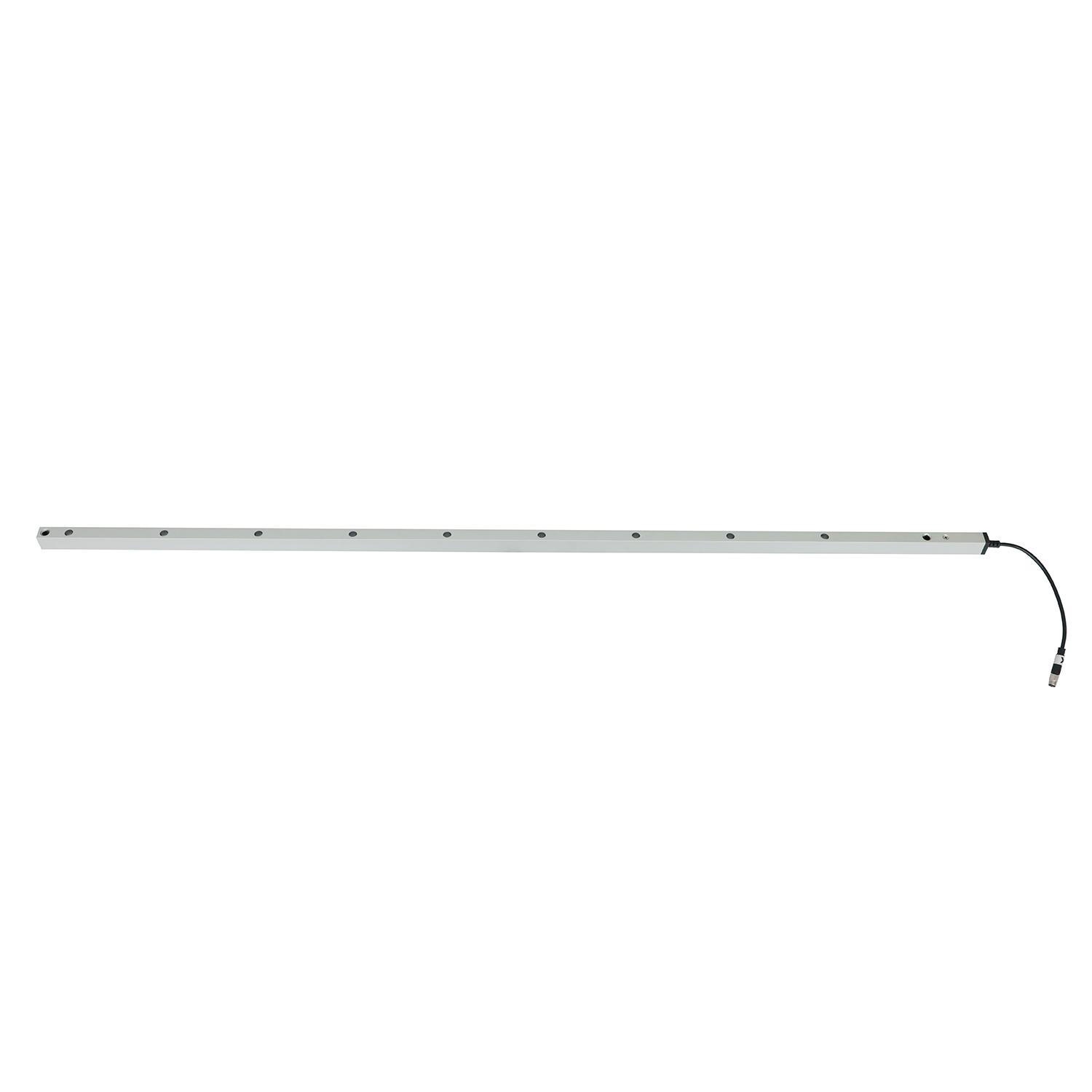

El sistema de rejilla de luz de seguridad JUTAI CL20-8L es una solución de protección profesional diseñada para puertas automáticas, con una carcasa de aluminio resistente al agua y protección IP67.Forma una red de luz invisible de 8 rayos entre el emisor y el receptor, activando instantáneamente el cambio de dirección de la puerta o deteniéndose cuando el personal, objetos o equipos se interponen, evitando efectivamente el pellizco, el aplastamiento,o accidentes de colisión en entornos industriales y comerciales.

Especificaciones básicas (cuadro de parámetros)

Parámetro Especificación
Modelo Se aplicará el procedimiento siguiente:
Tipo de producto Sistema de rejilla de luces de seguridad (cortina de luces de seguridad)
Voltado de trabajo El valor de las emisiones de dióxido de carbono
Corriente de trabajo El sistema de transmisión deberá estar equipado con un sistema de transmisión de corriente continua (CCR) que permita la transmisión de corrientes alternativas.
Configuración de salida Salida del relé NO/NC (NO predeterminado, configurable en NC); incluido el terminal COM
Calificación de protección IP67 (a prueba de polvo + a prueba de agua)
Materiales para la vivienda Las aleaciones de aluminio (impermeables, resistentes a la corrosión)
Rango de funcionamiento (de emisor a receptor) Entre 1 y 8 m
Altura máxima de protección 1729 mm
Número de fotocélulas 8 vigas
Duración del cable Transmisor: 8m; receptor: 4m
Tipo de conector Transmisor: conector masculino M8 de 5 polos; receptor: conector masculino M8 de 5 polos
Temperatura de funcionamiento -20 °C ~ +60 °C
Función clave Protección automática de la puerta contra el pellizco + Modo de blanqueo (antifalsa alarma)
Indicadores de estado de los LED Transmisor: azul constante (funcionamiento normal); rojo intermitente rápido (tensión < 9V o > 28V)

Receptor: rojo constante (objeto/personal bloqueado); azul constante (sin obstrucción); azul intermitente (primero encendido, desalineación)
Dimensiones del orificio de instalación (unidad: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Ventajas clave (puntos claros)

1. Casas de aluminio resistentes al agua

  • La construcción de aleación de aluminio garantiza durabilidad, resistencia a la corrosión y impermeabilización efectiva, junto con la clasificación IP67.
  • Resiste la lluvia, el polvo y la humedad, adecuado para puertas automáticas instaladas en exteriores o entornos industriales húmedos.

2Protección automática de puertas dirigida

  • La rejilla de luz de 8 haces cubre toda la altura de apertura de la puerta (1729 mm), eliminando los puntos ciegos de seguridad y evitando pellizcar manos, extremidades u objetos.
  • Respuesta instantánea a la interrupción del haz, igualando la velocidad de funcionamiento de las puertas automáticas para evitar retrasos de seguridad.

3Modo de apagado para prevenir falsas alarmas

  • El bloqueo del primer canal no desencadena respuestas de seguridad, adaptándose a las estructuras automáticas de la puerta.
  • Evita la inversión innecesaria de la puerta durante el cierre normal, manteniendo la protección contra intrusiones no deseadas.

4Fácil de instalar y operar

  • El cableado codificado por colores simplifica la conexión a los sistemas automáticos de control de puertas (detalles en la Guía de cableado).
  • Los soportes de montaje ajustables se ajustan a varias estructuras del marco de la puerta; los indicadores LED intuitivos permiten una comprobación rápida del estado.

Guía de cableado (cuadro normalizado)

Componente Color del alambre Función Las notas
Transmisor El rojo Fuente de alimentación positiva DC12-24V Conectarse a una fuente de alimentación estable; evitar la sobre/baja tensión
Transmisor Negro En el caso de las empresas de servicios de telecomunicaciones: Conectar al terminal negativo de alimentación; garantizar una conexión a tierra confiable
Transmisor Verde/amarillo/blanco Reserva No se requiere conexión para uso básico
Receptor El rojo Fuente de alimentación positiva DC12-24V Lo mismo que la conexión de energía del transmisor
Receptor Negro En el caso de las empresas de servicios de telecomunicaciones: Terreno compartido con transmisor
Receptor El verde No/NC Salida (NO predeterminado) Conectar a la entrada de la señal de seguridad del sistema de control automático de puertas
Receptor Amarillo NC configurable Activación mediante la configuración de modo en blanco
Receptor Blanco COM (Terminal común) Terminal de coincidencia para la salida NO/NC

Una advertencia crítica

  • NO conecte los terminales NO/NC (cables verdes/amarillos del receptor) al terminal positivo de la fuente de alimentación, esto dañará el relé óptico.

Pasos para activar el modo de apagado

  1. Conexión completa y energía en el sistema.
  2. Dentro de 1 minuto de encendido, toque el cable verde del receptor con su GND (cable negro) cinco veces.
  3. Receptor de luz roja parpadea para confirmar la activación: el cable amarillo cambia al modo NC, modo de blanqueo habilitado.

Escenarios de aplicación (lista dirigida)

  • Puertas automáticas industriales (puertas rápidas, puertas con persiana, puertas seccionales)
  • Puertas automáticas comerciales (centros comerciales, edificios de oficinas, tiendas minoristas)
  • Puertas automáticas exteriores (aparcamientos, entradas de centros logísticos)
  • Ambiente especial Puertas automáticas (almacenamiento en frío, talleres húmedos)

Solución de problemas (cuadro de solución de problemas)

Los síntomas de la culpa Posibles causas Soluciones
La luz azul del receptor parpadea (encendida) Desalineación del emisor y del receptor Reajuste de las posiciones para garantizar la alineación paralela
La luz roja del transmisor parpadea rápido. Tensión de la fuente de alimentación < 9 V o > 28 V Estabilizar el suministro de energía para cumplir con los requisitos de DC12-24V
El sistema funciona, pero la puerta no tiene ninguna acción antiprision. Error de cableado Recomprobar el cableado contra la guía; asegurar la conexión correcta al sistema de control de la puerta
No se puede entrar en el modo de blanqueo 1. fugas de luz durante el descenso de la puerta

2La viga más baja bloqueada por escombros.

3La puerta/obstrucción no cumple la distancia mínima de bloqueo continua.		 1- Fija el sello de la puerta para evitar fugas de luz

2Hay escombros que bloquean el haz.

3Ajustar la puerta/obstrucción para satisfacer los requisitos de distancia

Precauciones de uso y mantenimiento (recuerdos clave)

  • Mantenga los cables alejados de los conductores de alta tensión y de las máquinas de las puertas para evitar daños o interferencias.
  • Limpie regularmente las lentes del emisor/receptor con un paño seco y suave para eliminar el polvo, la humedad o la suciedad.
  • No doble, retorce ni tire con fuerza de los cables; evite rascarse la carcasa de aluminio o las lentes infrarrojas.
  • Evite que la luz solar directa o las fuentes de luz infrarroja brillen sobre el receptor (evitar falsos disparadores).
  • Para la instalación al aire libre, asegúrese de que el dispositivo esté fijado firmemente para resistir el viento y las vibraciones.
Para soporte técnico, personalización o consultas a granel, visite nuestro sitio web oficial:La información facilitada por la Comisión a los Estados miembros se incluye en el anexo I.

Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable 1




Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable 2


Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable 3

Sistema de rejilla de luz de seguridad para puertas automáticas con carcasa de aluminio impermeable 4
