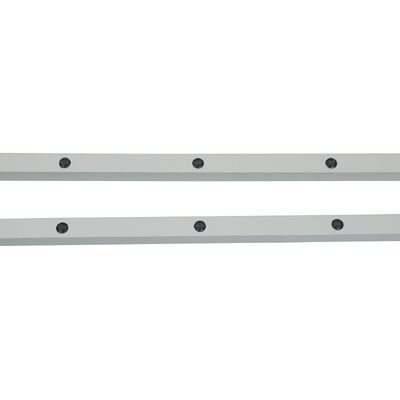

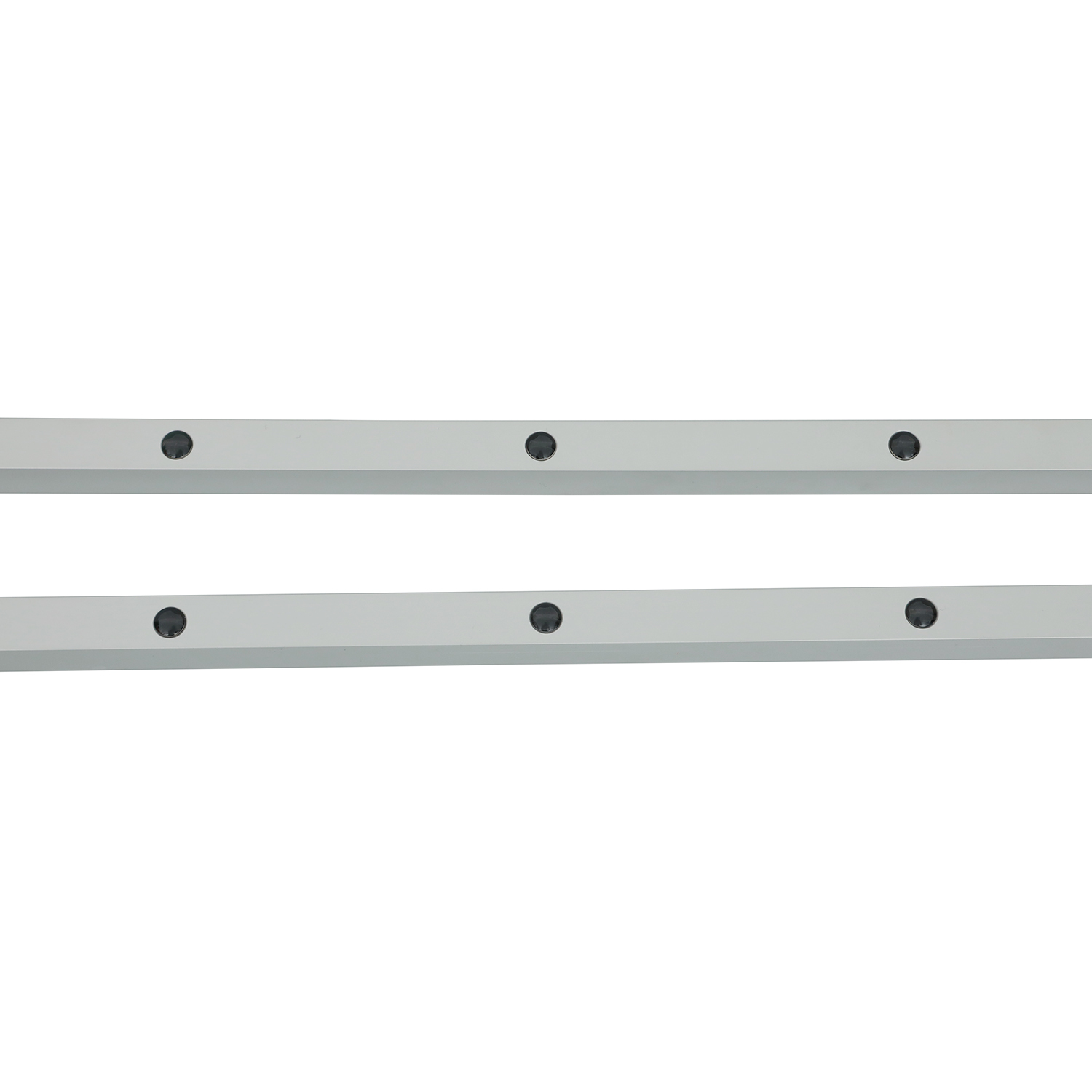

Barrera de protección infrarroja para puertas industriales con longitud ajustable de 500-2500 mm

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo Se aplicará el procedimiento siguiente:
Documento CL05-8L User Manual.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente 1000 piezas por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Clasificación IP IP67 Función El esconder
Distancia de detección 8m Material Aleación de aluminio
Característica Resistente a la corrosión Voltaje de potencia DC12-24V
Temperatura de funcionamiento -20 ~ 60 ℃ Corriente de funcionamiento <50ma>
Producción No/Nc, COM Corriente de trabajo <20mA@CC12V-24V
Especificación 2000*21*15 mm
Resaltar

Barrera de protección infrarroja para puertas industriales

,

Barrera de protección infrarroja ajustable de 500-2500 mm
Deja un mensaje
Descripción de producto



Descripción del Producto


Barrera de protección infrarroja para puertas industriales con longitud ajustable de 500-2500 mm 0

Barrera de Protección Infrarroja para Puertas Industriales con Longitud Ajustable de 500-2500mm

La Barrera de Protección Infrarroja Serie CL de JUTAI es una solución de seguridad profesional diseñada para puertas industriales, que ofrece longitudes ajustables de 500 mm a 2500 mm para adaptarse a diversos tamaños de puertas. Forma una rejilla de luz invisible entre el emisor y el receptor, activando instantáneamente la inversión o detención de la puerta cuando el personal/objetos se entrometen, previniendo eficazmente accidentes por atrapamiento en entornos industriales. Con protección IP67 y carcasa de aleación de aluminio, ofrece un rendimiento fiable en condiciones adversas.

Especificaciones Principales (Tabla de Parámetros)

Parámetro Especificación
Serie del Modelo CL05, CL10, CL15, CL20, CL25 (con sufijo -8L)
Rango de Longitud Ajustable 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm (dependiendo del modelo)
Número de Fotocélulas 8 haces
Altura Máxima de Protección 1729 mm (referencia CL20-8L)
Voltaje de Funcionamiento DC12-24V
Corriente de Funcionamiento Transmisor: <65mA @DC12V; Receptor: <20mA @DC12V
Configuración de Salida Salida de relé NO/NC (NO por defecto, configurable a NC); Terminal COM incluido
Clasificación de Protección IP67 (a prueba de polvo + impermeable)
Material de la Carcasa Aleación de aluminio
Rango de Funcionamiento (Emisor a Receptor) 1-8m
Longitud del Cable Transmisor: 8m; Receptor: 4m
Tipo de Conector Transmisor: Macho M8 de 5 polos; Receptor: Macho M8 de 4 polos
Temperatura de Funcionamiento -20°C ~ +60°C
Función Clave Antipinzamiento para puertas industriales + Modo de Enmascaramiento (primer canal sin activación)
Indicadores de Estado LED Transmisor: Azul fijo (normal); Rojo parpadeante rápido (voltaje <9V or>28V)

Receptor: Rojo fijo (bloqueado); Azul fijo (desbloqueado); Azul parpadeante (desalineación)
Dimensiones de los Orificios de Instalación (Unidad: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Ventajas Clave (Puntos Claros)

1. Longitud Ajustable de 500-2500mm

  • Múltiples opciones de longitud cubren desde puertas de acceso pequeñas (500 mm) hasta puertas industriales extra grandes (2500 mm), adaptándose a diversos tamaños de puertas industriales.
  • No se necesitan modificaciones adicionales: selección directa de modelos coincidentes para diferentes aberturas de puertas.

2. Protección Específica para Puertas Industriales

  • La rejilla de luz de 8 haces elimina los puntos ciegos de seguridad, detectando manos, extremidades u objetos para evitar atrapamientos/aplastamientos.
  • El Modo de Enmascaramiento se adapta a los huecos de las puertas industriales, evitando falsas alarmas durante el cierre normal.

3. Robusto y Resistente al Medio Ambiente

  • La protección IP67 resiste el polvo, las salpicaduras de agua y las duras condiciones industriales, adecuado para uso en interiores/exteriores.
  • La carcasa de aleación de aluminio resiste la corrosión y el desgaste mecánico, garantizando una fiabilidad a largo plazo.

4. Fácil Instalación y Funcionamiento

  • El cableado con código de colores simplifica la conexión a los sistemas de control de puertas industriales (detalles en la Guía de Cableado).
  • Los soportes de montaje ajustables se adaptan a varios marcos de puertas; los indicadores LED intuitivos permiten una solución de problemas rápida.

Guía de Cableado (Tabla Estandarizada)

Componente Color del Cable Función Notas
Transmisor Rojo Suministro de Energía Positivo DC12-24V Conectar a una fuente de alimentación estable
Transmisor Negro Tierra (GND) Conectar al terminal negativo de la fuente de alimentación
Transmisor Verde/Amarillo/Blanco Reserva No se requiere conexión para uso básico
Receptor Rojo Suministro de Energía Positivo DC12-24V Igual que la alimentación del transmisor
Receptor Negro Tierra (GND) Tierra compartida con el transmisor
Receptor Verde Salida NO/NC (NO por defecto) Conectar a la entrada de señal de seguridad del sistema de control de la puerta
Receptor Amarillo NC configurable Activar a través de la configuración del Modo de Enmascaramiento
Receptor Blanco COM (Terminal Común) Terminal correspondiente para la salida NO/NC

Advertencia Crítica

  • NO conectar los terminales NO/NC a la alimentación positiva; esto dañará el relé óptico.

Pasos de Activación del Modo de Enmascaramiento

  1. Completar el cableado y encender el dispositivo.
  2. Dentro de 1 minuto después de encender, tocar el cable Verde del receptor a su GND (cable Negro) cinco veces.
  3. La luz Roja del receptor parpadea para confirmar la activación: el cable Amarillo cambia al modo NC, el Modo de Enmascaramiento está habilitado.

Coincidencia de Modelo y Longitud (Tabla)

Modelo Longitud Tipos de Puertas Industriales Objetivo
CL05-8L 500mm Puertas de acceso pequeñas, puertas de utilidad
CL10-8L 1000mm Puertas enrollables medianas, puertas de garaje
CL15-8L 1500mm Puertas seccionales de almacén, puertas de centros logísticos
CL20-8L 2000mm Puertas rápidas industriales grandes, puertas de almacenamiento en frío
CL25-8L 2500mm Puertas de muelle de carga extra grandes, puertas industriales de alta resistencia

Solución de Problemas (Tabla de Problema-Solución)

Síntomas de Fallo Soluciones
La luz azul del receptor parpadea (encendido) Realinear el emisor y el receptor para una alineación paralela
La luz roja del transmisor parpadea rápidamente Estabilizar la fuente de alimentación a DC12-24V (evitar <9V or>28V)
No hay acción antipinzamiento (dispositivo normal) Verificar el cableado contra la guía para corregir errores de conexión
No se puede entrar en el Modo de Enmascaramiento 1. Arreglar el sellado de la puerta para evitar fugas de luz

2. Limpiar los escombros que bloquean el haz inferior

3. Asegurarse de que la puerta/obstrucción cumpla con la distancia mínima de bloqueo continuo

Advertencias de Uso y Mantenimiento (Recordatorios Clave)

  • Mantener los cables alejados de conductores de alto voltaje y maquinaria de puertas para evitar daños.
  • Limpiar regularmente las lentes del emisor/receptor con un paño suave y seco para eliminar el polvo/la suciedad.
  • No doblar/torcer el dispositivo o los cables; evitar rayar las lentes infrarrojas.
  • Evitar que la luz solar directa o las fuentes de luz infrarroja brillen sobre el receptor.
  • Asegurarse de que los objetos del Modo de Enmascaramiento cumplan con el requisito de distancia mínima de bloqueo continuo.
Para soporte técnico o consultas al por mayor, visite: https://www.accesssecuritysolution.com/
