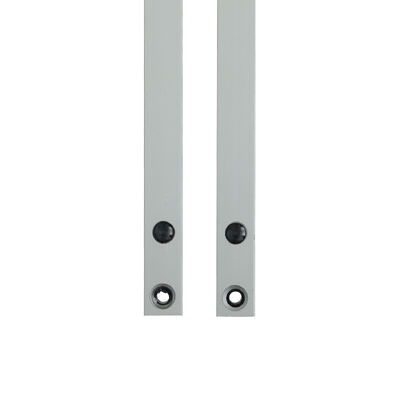

Sensor de seguridad de varios haces para sistemas de puertas con salida NO/NC y respuesta rápida

Especificaciones básicas (cuadro detallado de parámetros)

Ventajas clave (puntos claros y específicos)

1Detección de cobertura completa de múltiples haces

• La rejilla de luz de 8 rayos elimina los puntos ciegos de seguridad en toda la altura de apertura de la puerta (1729 mm), asegurando que no se pierda la detección de objetos pequeños, manos o extremidades.
• La distribución del haz denso se adapta al funcionamiento dinámico de los sistemas de puertas, proporcionando una protección total contra el pellizco.

2. Salida NO/NC configurable

• La salida NO predeterminada cumple los requisitos del sistema de control de puertas estándar; la salida NC se puede configurar mediante un simple funcionamiento.
• La conmutación flexible del modo de salida permite una integración perfecta con varios paneles de control de puertas y relés de seguridad, mejorando la compatibilidad.

3Respuesta rápida para la seguridad de las puertas

• Activa instantáneamente las acciones de seguridad (reversión/parada de la puerta) en caso de interrupción del haz, igualando el funcionamiento rápido de las puertas de alta velocidad y las persianas.
• Elimina los retrasos de seguridad en escenarios de puertas de alto tráfico, evitando efectivamente accidentes de pellizco.

4. Desempeño robusto y fiable

• La protección IP67 resiste el polvo, las salpicaduras de agua y la inmersión temporal, adecuada para instalaciones de puertas interiores / exteriores y ambientes industriales hostiles.
• La carcasa de aleación de aluminio resiste la corrosión, el desgaste mecánico y las vibraciones, lo que garantiza la estabilidad a largo plazo para operaciones frecuentes de la puerta.

5Modo de apagado para prevenir falsas alarmas

• El bloqueo del primer canal de la red luminosa no desencadena respuestas de seguridad, adaptándose a las estructuras de la brecha de la puerta y al bloqueo secuencial del haz durante el cierre normal.
• Evita las interrupciones innecesarias de la puerta, manteniendo al mismo tiempo una protección completa contra las intrusiones no deseadas.

Guía de cableado (Tabla estandarizada con notas)

Una advertencia crítica

• NO conecte los terminales NO/NC (cables verdes/amarillos del receptor) al terminal positivo de la fuente de alimentación, esto dañará permanentemente el relé óptico.

Paso de activación del modo NC de salida y de apagado

1. Complete el cableado de acuerdo con la Guía de cableado y confirme que no hay errores de conexión.
2. Alimentación del sensor (asegurar que la fuente de alimentación cumpla los requisitos de DC12-24V).
3. Dentro de 1 minuto de encendido, toque el cable verde del receptor (NO salida) a su cable negro (GND) cinco veces consecutivas.
4. Observe la luz roja del receptor parpadeando rápidamente, esto indica una activación exitosa: el cable amarillo cambia al modo NC y el modo Blanking está habilitado.

Escenarios de aplicación (lista dirigida)

• Puertas rápidas industriales (plantas de fabricación, centros logísticos)
• Puertas con persianas de rodillo (almacenes, tiendas minoristas, edificios comerciales)
• Puertas automáticas (edificios de oficinas, centros comerciales, talleres industriales)
• Puertas de almacenamiento en frío (almacenes refrigerados, congeladores)
• Puertas de garaje (parking residencial y comercial)

Solución de problemas (cuadro completo de solución de problemas)

Precauciones de uso y mantenimiento (recuerdos clave)

• Mantenga los cables de conexión alejados de los conductores de alta tensión/alta corriente, de las máquinas de las puertas y de las vías de las carretillas elevadoras para evitar interferencias, extrusiones o daños.
• Limpie regularmente las lentes emisoras y receptoras con un paño seco y suave para eliminar el polvo, las manchas de aceite o la condensación. Las lentes sucias afectarán la precisión de detección.
• No doble, retorce ni tire con fuerza del sensor o de los cables; evite rascarse la carcasa de aleación de aluminio o las lentes infrarrojas.
• Evite que la luz solar directa u otras fuentes de luz infrarroja brillen sobre el receptor (evitar falsos disparadores o fallas de detección).
• Se asegurará de que la puerta u obstrucción utilizada para el modo de bloqueo cumple el requisito de distancia mínima de bloqueo continuo.
• Prueba periódicamente la función antiprisionamiento y el modo de salida para asegurarte de que el sensor funcione normalmente con el sistema de puertas.
