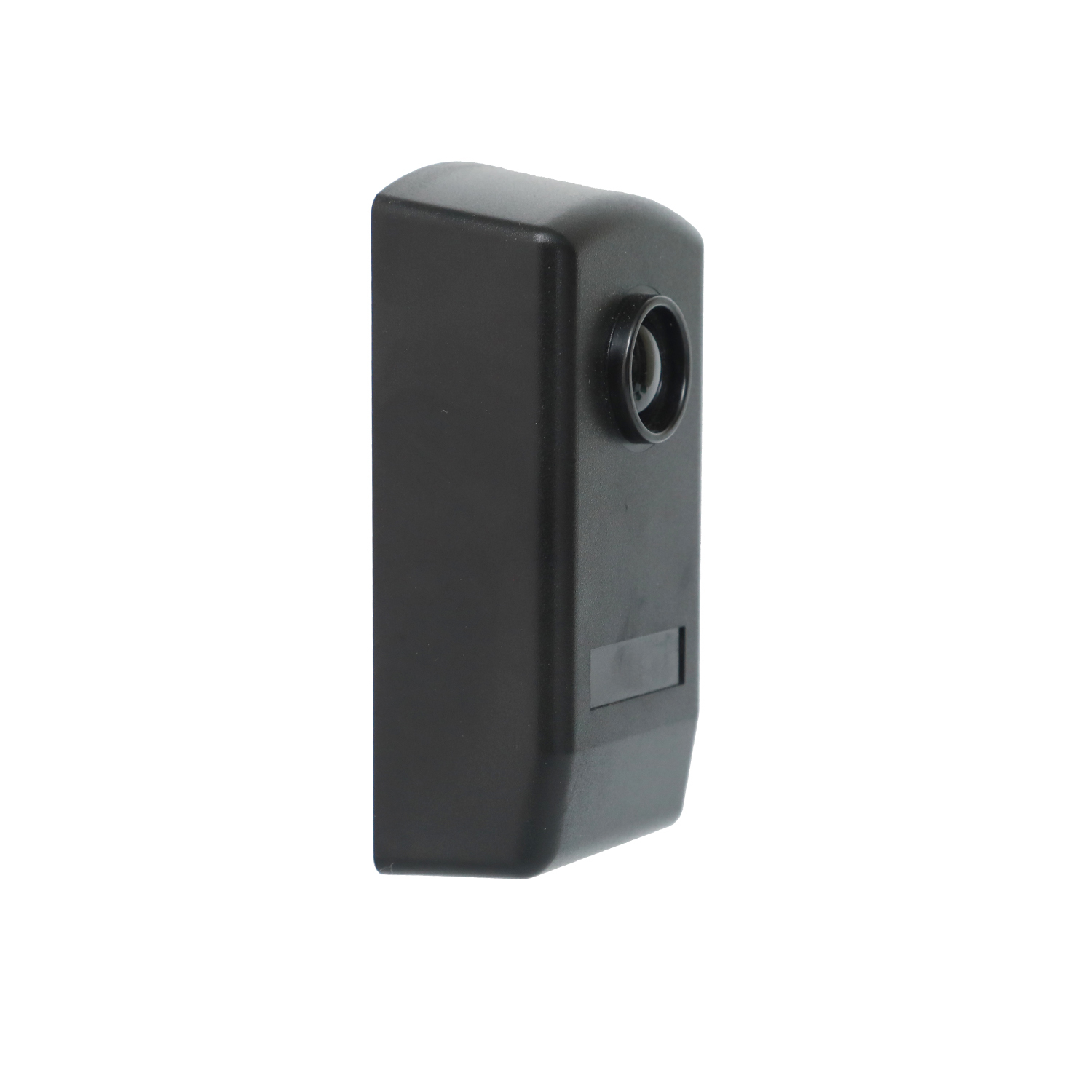

Fotocélula Infrarroja Exterior IR-20 para Detección de Seguridad de Puertas y Portones

Lugar de origen	Porcelana
Nombre de la marca	JUTAI
Certificación	CE
Número de modelo	El IR-20
Documento	JUTAI Wired Photocell IR-20...20.pdf
Cantidad de orden mínima	1
Precio	negotiable
Detalles de empaquetado	Dibujos animados
Tiempo de entrega	5 - 8 días hábiles
Condiciones de pago	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente	1000 piezas por mes

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

Datos del producto

Clasificación IP	ip65	Rango de detección	30m
Tipo	cableado	Código Hs	8531901000
Tamaño del paquete	12.00cm * 11.70cm * 4.30cm	Peso bruto del paquete	0,25 kg
Resaltar	Fotocélula Infrarroja IR Exterior , Fotocélula Infrarroja IR-20 , Fotocélula Infrarroja para Puertas y Portones

Deja un mensaje

Descripción de producto

Fotocélula Infrarroja para Exteriores IR-20 – Detección de Seguridad Premium para Puertas, Portones y Automatización

La fotocélula infrarroja serie IR-20 de JUTAI (también conocida como sensor IR, sensor de haz o sensor infrarrojo) es una solución de detección de haz pasante de grado profesional diseñada para escenarios críticos de seguridad y automatización. Compuesta por un transmisor (TX) y un receptor (RX) emparejados, crea un haz infrarrojo invisible y preciso para detectar obstáculos, prevenir atrapamientos y mejorar la seguridad. Con un rango de detección de 20 metros, durabilidad de grado industrial e integración flexible, es una opción confiable para puertas automáticas, portones industriales, puertas de garaje y sistemas de seguridad perimetral en todo el mundo.

Descripción general del producto

Operando según un principio de haz pasante sencillo pero fiable, la serie IR-20 funciona emitiendo un haz infrarrojo enfocado desde el TX al RX. Cuando cualquier objeto (persona, vehículo u obstáculo) interrumpe el haz, el relé interno del RX se activa instantáneamente, enviando una señal a su sistema de control para detener el cierre de puertas, activar alarmas o pausar la maquinaria.

Fabricado con plástico de ingeniería resistente a los rayos UV y una carcasa de goma, el par de sensores resiste condiciones exteriores adversas, polvo y fluctuaciones de temperatura. Está diseñado para un funcionamiento continuo en entornos de alto tráfico o de seguridad crítica donde la fiabilidad no es negociable.

Características y ventajas principales

1. Durabilidad de grado industrial y resistencia a la intemperie

Clasificación de protección IP55: Resiste eficazmente la entrada de polvo y chorros de agua, lo que permite la instalación directa en exteriores sin protección adicional.
Amplia compatibilidad de voltaje: Funciona con 12-24 V CA/CC (no polarizado), integrándose a la perfección con fuentes de alimentación comunes para puertas, portones y sistemas de automatización.
Adaptación a temperaturas extremas: Funciona de forma estable de -10 °C a +60 °C, adaptándose a la mayoría de los climas y condiciones de trabajo en interiores/exteriores.

2. Detección fiable y antiinterferencias

Detección de larga distancia de 20 metros: Proporciona un haz estable y enfocado para aberturas estándar y amplias (por ejemplo, portones industriales, puertas correderas grandes).
Antiinterferencias ambientales: El diseño optimizado del haz infrarrojo minimiza las falsas activaciones por luz ambiental, lluvia o polvo, lo que garantiza una detección precisa.
Indicador de estado intuitivo: El RX cuenta con un LED rojo (apagado durante el funcionamiento normal, encendido cuando el haz está bloqueado) para una alineación rápida y comprobaciones de estado en tiempo real.

3. Fácil integración e instalación

Salida de relé versátil: Relé SPDT (unipolar de doble tiro) con terminales COM (común), NC (normalmente cerrado) y NO (normalmente abierto), compatible con cualquier controlador de puerta, PLC o sistema de alarma.
Opciones de montaje duales: Admite montaje en pared (3 orificios de perforación de 5 mm) y montaje en superficie metálica (3 tornillos autorroscantes de 3 mm), adaptándose a diversos escenarios de instalación.
Alineación simplificada: El diseño compacto y la retroalimentación visual clara hacen que la alineación sea sencilla: no se requieren habilidades técnicas profesionales para la configuración.

4. Diseño centrado en la seguridad

Protección contra atrapamiento: Cumple con los requisitos de seguridad para sistemas de puertas/portones automatizados, evitando accidentes al detener el cierre cuando se detectan obstáculos.
Funcionamiento continuo estable: Los componentes de grado industrial garantizan una fiabilidad a largo plazo en escenarios de uso de alta frecuencia (por ejemplo, centros comerciales, talleres industriales).

Especificaciones técnicas

Parámetro	Especificación
Modelo	IR-20M
Principio de detección	Haz pasante (par transmisor + receptor)
Máx. Rango de detección	20 metros (interior/exterior)
Fuente de alimentación	12-24 V CA/CC (no polarizado)
Máx. Corriente de funcionamiento del TX	≤ 25mA
Máx. Corriente de funcionamiento del RX	≤ 35mA
Tipo de salida	1 relé de conmutación (SPDT)
Clasificación de contacto del relé	Máx. 500mA a 48V CA/CC
Protección de ingreso	IP55
Temperatura de funcionamiento	-10 °C a +60 °C
Material de la carcasa	Plástico de ingeniería con carcasa de goma
Indicador del receptor	LED rojo (encendido cuando el haz se interrumpe)
Configuración de terminales	TX: 1-2 (Alimentación); RX: 1-3 (Alimentación), 4 (COM), 5 (NC), 6 (NO)

Aplicaciones típicas

Seguridad de puertas automáticas: Puertas correderas, puertas batientes y puertas enrollables de alta velocidad en centros comerciales, hospitales y aeropuertos, lo que evita el atrapamiento de personas u objetos.
Automatización de portones y garajes: Portones industriales, puertas de garaje y barreras de estacionamiento: detección de vehículos u obstáculos para evitar colisiones durante el cierre.
Seguridad perimetral: Vallas infrarrojas invisibles para límites de propiedad, ventanas o vallas: activación de alarmas de intrusión cuando se rompe el haz.
Maquinaria industrial: Enclavamientos de seguridad o detección de presencia para equipos de manipulación de materiales, líneas de producción automatizadas y sistemas de transporte.
Espacios comerciales y públicos: Funcionamiento seguro de entradas automatizadas en edificios de oficinas, estaciones de tren y complejos minoristas.

Guía de instalación y cableado

Monte el TX y el RX uno frente al otro, asegurando una línea de visión clara (sin obstáculos entre el par).
Conecte la fuente de alimentación (12-24 V CA/CC) a los terminales 1 y 2 del TX y a los terminales 1, 2 o 3 del RX (para diferentes voltajes 适配).
Cablee los terminales del relé RX (4=COM, 5=NC, 6=NO) a su controlador de puerta, PLC o sistema de alarma.
Alinee el TX y el RX hasta que el LED rojo del RX se apague (lo que indica una conexión de haz estable).
Asegure los paneles frontales con los tornillos proporcionados, luego pruebe interrumpiendo el haz: verifique que el LED del RX se encienda y el relé cambie de estado.

¿Por qué elegir la fotocélula infrarroja JUTAI IR-20?

Fiabilidad industrial probada: Diseñado para un funcionamiento continuo en escenarios exigentes de control de acceso y seguridad, lo que reduce la frecuencia de mantenimiento.
Compatibilidad global: La entrada de voltaje flexible y la salida de relé universal se adaptan a los sistemas de automatización y los estándares de energía de todo el mundo.
Diseño fácil de usar: La instalación simplificada, la alineación intuitiva y la documentación clara reducen los costos de implementación.
Soporte de marca de confianza: Desarrollado por Shenzhen JUTAI Comm Co., Ltd., con soporte técnico profesional y componentes duraderos y de calidad garantizada.

Actualice sus sistemas de seguridad y automatización con la detección confiable de las fotocélulas JUTAI IR-20. Contáctenos para obtener especificaciones, precios y soporte técnico.
