Sensor de haz infrarrojo con clasificación IP55 para seguridad y automatización al aire libre

Resumen del producto

Principales características y ventajas

1. IP55 Diseño resistente a la intemperie y duradero

• Protección IP55: Bloquea eficazmente la entrada de polvo y resiste los chorros de agua de baja presión (desde cualquier dirección), lo que permite la instalación directa al aire libre sin recintos adicionales.
• Resistencia a los rayos UV y a la corrosión: La carcasa resistente a los rayos UV y el caucho evita la degradación por la luz solar y el mal tiempo, prolongando la vida útil en ambientes al aire libre.
• Adaptación a altas temperaturas: Funciona de forma estable desde -10°C hasta +60°C, adaptándose a la mayoría de los climas (desde inviernos fríos hasta veranos calurosos).

2. Detección a larga distancia confiable

• Rango de detección de 20 metros: Proporciona un haz estable y enfocado para grandes aberturas (por ejemplo, puertas industriales, barreras de estacionamiento) y cercas de seguridad perimetrales.
• Rendimiento antiinterferencia: El diseño optimizado del haz infrarrojo minimiza los falsos disparadores de la luz ambiental, la lluvia o el polvo, lo que garantiza una detección precisa.
• Intuición de la retroalimentación del estado: El RX dispone de un indicador LED rojo apagado durante el funcionamiento normal (haz sin obstrucción) y encendido cuando el haz se interrumpe para una alineación rápida y controles de estado en tiempo real.

3Integración flexible y fácil instalación

• Compatibilidad de energía universal: Funciona con fuentes de alimentación AC/DC (no polarizadas) de 12-24V, integrándose perfectamente con controladores de puertas comunes, PLC y sistemas de alarma.
• Salida de relé versátil: Relay SPDT (Single Pole Double Throw) con terminales COM (Common, terminal 4), NC (Normalmente Cerrado, terminal 5) y NO (Normalmente Abierto, terminal 6) para una compatibilidad universal.
• Opciones de doble montaje: admite el montaje en la pared (3 agujeros de perforación de 5 mm con anclajes de tornillo) y el montaje en superficie metálica (3 tornillos de 3 mm que se enganchan a sí mismos), adaptándose a diversos escenarios de instalación al aire libre.
• El cableado simplificado: El etiquetado claro del terminal (TX: 1-2 para la potencia; RX: 1-3 para la potencia, 4-6 para la salida del relé) reduce los errores de instalación.

4. Desempeño centrado en la seguridad y de grado industrial

• Prevención de las trampas: Cumple los requisitos de seguridad para puertas, puertas y barreras automatizadas, evitando colisiones o atrapamiento de personas/objetos.
• Especificaciones eléctricas sólidas: TX max corriente de funcionamiento ≤ 25mA, RX max corriente de funcionamiento ≤ 35mA y contato de relé nominal de hasta 500mA @ 48V CA/CC ◄ adecuado para cargas de automatización industrial.

Especificaciones técnicas

Aplicaciones típicas

• Automatización de puertas y garajes exteriores: Puertas industriales, barreras de estacionamiento y puertas de garaje: detección de vehículos/obstáculos para evitar colisiones durante el cierre.
• Seguridad del perímetro: cercas infrarrojas invisibles para los límites de las propiedades, paredes de fábricas o cercas residenciales que activan alarmas de intrusos cuando se rompe el haz.
• Seguridad automática de las puertas: Puertas correderas exteriores, puertas giratorias o puertas giratorias de alta velocidad en centros comerciales, hospitales o instalaciones industriales para evitar el atrapamiento.
• Seguridad de las máquinas industriales: Equipos de manipulación de materiales al aire libre, sistemas de transporte o maquinaria de construcción que actúan como bloqueo de seguridad para la detección de presencia.
• Espacios comerciales y públicos: Estacionamientos, estaciones de tren y entradas de edificios de oficinas que garanticen el funcionamiento seguro de los sistemas de acceso automatizados.

Guía de instalación y cableado

1. Preparación para el montaje: Elegir un lugar con una línea de visión clara entre TX y RX. Para paredes, perforar agujeros de 3x 5 mm e instalar anclajes de tornillo; para superficies metálicas, perforar agujeros de 3x 3 mm para tornillos de autoapertura.
2. Conexión de cableado:
   • Conecte 12-24V de energía AC/DC a los terminales TX 1 y 2.
   • Conectar la energía a los terminales RX 1, 2 o 3 (de voltaje combinado).
   • Conecte los terminales RX 4 (COM), 5 (NC), 6 (NO) con su controlador, PLC o sistema de alarma.


3. Alineación: Ajustar las posiciones TX y RX hasta que el LED rojo de RX ∞ se apague (lo que indica una conexión estable del haz).
4. Configuración final: Asegure los paneles delanteros con los tornillos provistos. Pruebe interrumpiendo el haz para comprobar que el LED RX se enciende y que el relé se activa correctamente.

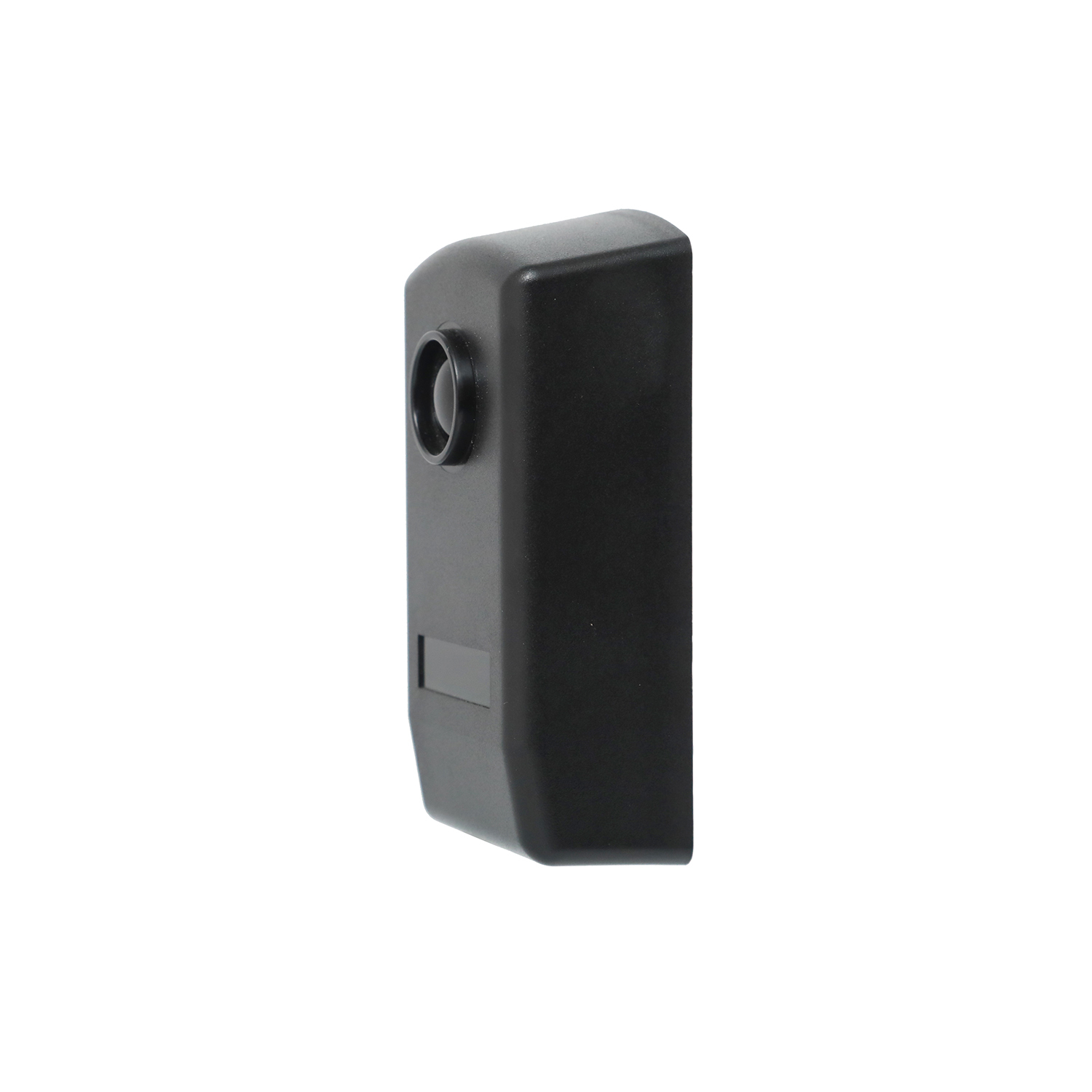

¿Por qué elegir el sensor de haz infrarrojo JUTAI IR-20M?

• IP55 Confiabilidad en exteriores: Construido para resistir el polvo, la lluvia y las temperaturas extremas, ideal para ambientes al aire libre sin protección.
• Durabilidad de grado industrial: Los componentes de alta calidad y la carcasa robusta aseguran un rendimiento a largo plazo con un mantenimiento mínimo.
• Compatibilidad universal: La entrada de potencia flexible y la salida de relé se integran perfectamente con los sistemas de seguridad y automatización existentes.
• Instalación fácil de usar: Etiquetado claro, opciones de doble montaje y retroalimentación intuitiva del LED reducen el tiempo de configuración y los errores.
• Aseguramiento de marca confiable: Desarrollado por Shenzhen JUTAI Comm Co., Ltd., un proveedor profesional de componentes de seguridad y automatización.
