Peso bruto 0,25 kg Sensor de fotocélula de haz único con rango de 20M Ideal para puertas automáticas IP65 Durable
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | El IR-20 |
| Documento | JUTAI Wired Photocell IR-20...20.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, , Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Clasificación IP | IP65 | Rango de detección | 30m |
|---|---|---|---|
| Tipo | cableado | Código HS | 8531901000 |
| Tamaño del paquete | 12.00cm * 11.70cm * 4.30cm | Peso bruto del paquete | 0,25 kg |
| Resaltar | Sensor de fotocélula de puerta automática de 20M,20M IP65 sensor de fotocélula de puerta automática,Sensor de fotocélula de puerta automática IP65 |
||
Descripción de producto

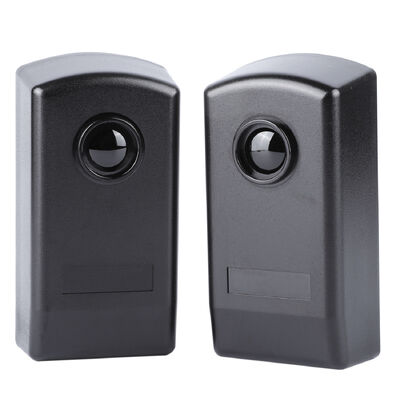

Sensor Fotoeléctrico de Haz Único con Alcance de 20M para Puertas Automáticas
El sensor fotoeléctrico de haz único JUTAI IR-20M es una solución de detección infrarroja de grado profesional diseñada específicamente para sistemas de puertas automáticas y escenarios de automatización de seguridad crítica. Como sensor de barrera, empareja un transmisor (TX) y un receptor (RX), crea un haz infrarrojo invisible y preciso con un alcance de detección de 20 metros, proporcionando una detección de obstáculos fiable para prevenir atrapamientos y mejorar la seguridad operativa. Con una clasificación de resistencia a la intemperie IP55, amplia compatibilidad de voltaje y durabilidad de grado industrial, es la opción de confianza para puertas automáticas correderas, batientes, de alta velocidad y sistemas de control de acceso en todo el mundo.
Descripción General del Producto
Operando con un principio sencillo de barrera, el sensor IR-20M funciona emitiendo un haz infrarrojo enfocado desde el TX al RX. Cuando cualquier objeto, ya sea una persona, vehículo u obstáculo, interrumpe el haz, el relé interno del RX se activa instantáneamente, enviando una señal al controlador de la puerta automática para detener el cierre, invertir la dirección o pausar la operación.
Construido con plástico de ingeniería resistente a los rayos UV y una carcasa de goma, el par de sensores está diseñado para resistir los elementos exteriores, el polvo y las fluctuaciones de temperatura. Está diseñado para un funcionamiento continuo 24/7 en entornos comerciales, industriales y públicos de alto tráfico donde la fiabilidad y la seguridad son innegociables.
Características Principales y Ventajas
Construcción Resistente a la Intemperie y Duradera
- Protección de Ingreso IP55: Resiste eficazmente la entrada de polvo y chorros de agua a baja presión desde cualquier dirección, permitiendo la instalación directa en interiores/exteriores sin protección adicional.
- Amplia Compatibilidad de Voltaje: Opera con 12-24V AC/DC (no polarizado), integrándose sin problemas con fuentes de alimentación y sistemas de control de puertas automáticas estándar.
- Resistencia a la Temperatura: Funciona de manera estable entre -10°C y +60°C, adaptándose a diversos climas y condiciones de trabajo.
Detección Fiable de 20 Metros
- Rendimiento de Larga Distancia: Proporciona un haz infrarrojo estable y enfocado con un alcance máximo de 20 metros, adecuado para amplias aperturas de puertas y grandes áreas de acceso.
- Diseño Anti-Interferencia: La tecnología óptica optimizada minimiza las activaciones falsas causadas por la luz ambiental, la lluvia o el polvo, garantizando una detección precisa en entornos complejos.
- Indicador de Estado Intuitivo: El RX cuenta con un LED rojo: apagado cuando el haz no está obstruido (operación normal) y encendido cuando está interrumpido, para una alineación rápida y comprobaciones de estado en tiempo real.
Fácil Instalación e Integración Universal
- Opciones de Montaje Dual: Admite montaje en pared (3 orificios de 5 mm con tacos) y montaje en superficie metálica (3 tornillos autorroscantes de 3 mm), adaptándose a diversos escenarios de instalación.
- Salida de Relé Versátil: Relé SPDT (Unipolares de Doble Tiro) con terminales Común (COM, terminal 4), Normalmente Cerrado (NC, terminal 5) y Normalmente Abierto (NO, terminal 6), compatible con cualquier controlador de puerta automática, PLC o sistema de alarma.
- Cableado Simplificado: El etiquetado claro de los terminales (TX: 1-2 para alimentación; RX: 1-3 para alimentación, 4-6 para salida de relé) reduce los errores de instalación y ahorra tiempo de configuración.
Diseño Centrado en la Seguridad para Puertas Automáticas
- Prevención de Atrapamientos: Cumple con los requisitos críticos de seguridad para puertas automáticas, previniendo colisiones y atrapamientos de personas, mascotas u objetos.
- Fiabilidad de Grado Industrial: Componentes de alta calidad y carcasa robusta garantizan un rendimiento a largo plazo en escenarios de uso de alta frecuencia (por ejemplo, centros comerciales, aeropuertos, hospitales).
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | IR-20M |
| Principio de Detección | Barrera de haz único (Par Transmisor + Receptor) |
| Alcance Máximo de Detección | 20 Metros (interior/exterior) |
| Fuente de Alimentación | 12-24V AC/DC (No polarizado) |
| Corriente Máxima de Operación TX | ≤ 25mA |
| Corriente Máxima de Operación RX | ≤ 35mA |
| Tipo de Salida | 1 Relé de Cambio (SPDT) |
| Clasificación de Contacto del Relé | Máx. 500mA @ 48V AC/DC |
| Clasificación de Protección de Ingreso | IP55 |
| Rango de Temperatura de Operación | -10°C a +60°C |
| Material de la Carcasa | Plástico de Ingeniería con Carcasa de Goma |
| Indicador del Receptor | LED Rojo (Encendido cuando el haz está interrumpido) |
| Configuración de Terminales | TX: 1-2 (Alimentación); RX: 1-3 (Alimentación), 4 (COM), 5 (NC), 6 (NO) |
| Especificaciones de los Agujeros de Montaje | Pared: 3x 5mm; Metal: 3x 3mm |
| Dimensiones (L×An×Al) | 90.63mm × 44.90mm × 30.00mm |
Aplicaciones Típicas
- Puertas Automáticas Correderas: Centros comerciales, edificios de oficinas, aeropuertos y hospitales: prevención de atrapamientos durante el cierre.
- Puertas Batientes y Enrollables: Instalaciones industriales, almacenes y tiendas minoristas: detección de obstáculos para evitar colisiones.
- Puertas de Garaje y Barreras de Aparcamiento: Áreas de aparcamiento residenciales y comerciales: garantía de operación segura cuando hay vehículos o peatones presentes.
- Sistemas de Control de Acceso: Seguridad perimetral para puertas, portones y áreas restringidas: activación de alarmas o denegación de acceso cuando se interrumpe el haz.
- Entradas de Edificios Públicos: Estaciones de tren, hospitales y escuelas: mejora de la seguridad para sistemas de puertas automáticas de alto tráfico.
Guía de Instalación y Cableado
- Preparación del Montaje: Seleccione una ubicación con línea de visión clara entre el TX y el RX. Para paredes, taladre 3 orificios de 5 mm e instale tacos; para superficies metálicas, taladre 3 orificios de 3 mm para tornillos autorroscantes.
- Conexión del Cableado:
- Conecte la alimentación de 12-24V AC/DC a los terminales 1 y 2 del TX.
- Conecte la misma fuente de alimentación a los terminales 1, 2 o 3 del RX (voltaje coincidente).
- Conecte los terminales 4 (COM), 5 (NC) y 6 (NO) del RX a su controlador de puerta automática o sistema de alarma.
- Alineación: Ajuste las posiciones del TX y el RX hasta que el LED rojo del RX se apague, indicando una conexión de haz estable.
- Prueba Final: Asegure los paneles frontales con los tornillos proporcionados. Pruebe interrumpiendo el haz: verifique que el LED del RX se encienda y que el controlador de la puerta responda correctamente (se detenga o invierta).
¿Por qué elegir el sensor fotoeléctrico de haz único JUTAI IR-20M?
- Diseñado para Puertas Automáticas: El diseño optimizado cumple con las necesidades específicas de seguridad y rendimiento de los sistemas de puertas automáticas.
- Fiabilidad Probada: Los componentes de grado industrial y la construcción resistente a la intemperie garantizan un funcionamiento constante en entornos exigentes.
- Compatibilidad Universal: Funciona con todos los principales controladores de puertas automáticas y fuentes de alimentación, reduciendo la complejidad de la integración.
- Seguridad Rentable: Rendimiento de alta calidad a un precio competitivo, reduciendo los costos generales del sistema.
- Soporte de Marca de Confianza: Desarrollado por Shenzhen JUTAI Comm Co., Ltd., un proveedor profesional de componentes de seguridad y automatización con soporte técnico global.
Mejore la seguridad y fiabilidad de su sistema de puerta automática con el sensor fotoeléctrico de haz único JUTAI IR-20M. Contáctenos para especificaciones detalladas, precios y asistencia técnica.
