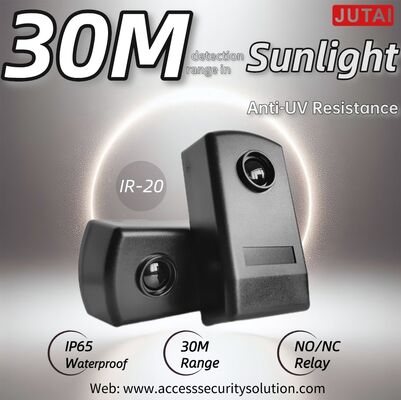

Sensor de seguridad infrarrojo para puertas correderas, puertas de garaje y portones

El sensor de seguridad infrarrojo JUTAI IR-20 (también llamado fotocélula infrarroja, sensor de haz,o Sensor IR) es una solución de detección de haz transversal de grado profesional diseñada para mejorar la seguridad de las puertas correderasEl sistema, compuesto por un transmisor (TX) y un receptor (RX) combinados, crea un haz de infrarrojos invisible de 30 metros que detecta de forma fiable los obstáculos.evitar el atrapamiento, colisiones y riesgos operativos.

El sensor IR-20, que funciona según un principio simple pero robusto de haz transversal, emite un haz infrarrojo enfocado desde el TX hasta el RX.mascota, o residuos, el relé interno del RX se activa instantáneamente, enviando una señal al controlador de la puerta/puerta para detener el cierre, invertir la dirección o pausar la operación.

Construido con plástico de ingeniería resistente a los rayos UV y una carcasa gomada, el par de sensores resiste los elementos exteriores (polvo, lluvia, luz solar) y las fluctuaciones de temperatura.Está diseñado para un servicio continuo las 24 horas del día, los 7 días de la semana en entornos de alto tráfico o de seguridad crítica., garantizando un rendimiento fiable cuando la seguridad no puede verse comprometida.

• Protección de entrada IP55: Resiste eficazmente la entrada de polvo y los chorros de agua de baja presión desde cualquier dirección, lo que permite la instalación directa en interiores y exteriores sin protección adicional.
• Compatibilidad con alta tensión: Funciona con 12-24V AC/DC (no polarizado), integrándose perfectamente con las fuentes de alimentación y sistemas de control estándar de puertas/puertas.
• Resistencia a la temperatura: Funciona de forma estable desde -10°C hasta +60°C, adaptándose a diversos climas (de inviernos fríos a veranos calurosos) y condiciones de trabajo.

• Representación a larga distancia: Proporciona un haz infrarrojo estable y enfocado con un alcance máximo de 30 metros, adecuado para amplias aberturas de puertas/puertas y grandes áreas de acceso.
• Tecnología antiinterferencia: El diseño óptico optimizado minimiza los falsos disparadores causados por la luz ambiental, la lluvia o el polvo, lo que garantiza una detección precisa en entornos complejos.
• Indicador de estado intuitivo: El RX dispone de un LED rojo que se apaga cuando el haz no está obstruido (funcionamiento normal) y se enciende cuando se interrumpe para una alineación rápida y controles de estado en tiempo real.

• Opciones de doble montaje: admite el montaje en la pared (3 agujeros de perforación de 5 mm con anclajes de tornillo) y el montaje en superficie metálica (3 tornillos de 3 mm que se enganchan a sí mismos), adaptándose a diversos escenarios de instalación.
• Salida de relé versátil: Relay SPDT (Single Pole Double Throw) con terminales comunes (COM, terminal 4), normalmente cerrados (NC, terminal 5) y normalmente abiertos (NO, terminal 6), compatible con cualquier controlador de puerta/puerta, PLC,o sistema de alarma.
• El cableado simplificado: El etiquetado claro del terminal (TX: 1-2 para la potencia; RX: 1-3 para la potencia, 4-6 para la salida del relé) reduce los errores de instalación y ahorra tiempo de instalación.

• Prevención de las trampas: Cumple los requisitos críticos de seguridad para puertas y puertas automatizadas, evitando colisiones y atrapamiento de personas, mascotas u objetos.
• Confiabilidad de grado industrial: Los componentes de alta calidad y la carcasa robusta aseguran un rendimiento a largo plazo en escenarios de uso de alta frecuencia (por ejemplo, centros comerciales, almacenes, complejos residenciales).

• Puertas correderas: Centros comerciales, edificios de oficinas, aeropuertos y hospitales: evitar que se atrapen durante el cierre.
• Puertas de garaje: zonas de aparcamiento residenciales y comerciales que garanticen un funcionamiento seguro cuando haya vehículos, peatones o mascotas.
• Puertas industriales y comerciales: Almacenes, fábricas y complejos residenciales: detección de obstáculos para evitar colisiones durante el cierre de puertas.
• Sistemas de control de acceso: Seguridad del perímetro para puertas, puertas y áreas restringidas: activación de alarmas o denegación de acceso cuando se rompe el haz.
• Entradas de edificios públicos: Estaciones de tren, escuelas y centros comerciales: mejora de la seguridad de los sistemas automatizados de puertas/puertas de gran tráfico.

1. Preparación para el montaje: Seleccionar un lugar con una línea de visión clara entre el TX y el RX. Para paredes, perforar agujeros de 3x 5 mm e instalar anclajes de tornillo; para superficies metálicas, perforar agujeros de 3x 3 mm para tornillos de autoapertura.
2. Conexión de cableado:
   • Conecta 12-24V de energía AC/DC a los terminales TX 1 y 2.
   • Conectar la misma fuente de alimentación a los terminales 1, 2 o 3 de la RX (de tensión igualada).
   • Conecte los terminales RX 4 (COM), 5 (NC) y 6 (NO) al controlador de la puerta o al sistema de alarma.
3. Alineación: Ajustar las posiciones del TX y del RX hasta que el LED rojo del RX se apague, lo que indica una conexión estable del haz.
4. Prueba final: Asegurar los paneles delanteros con los tornillos provistos. Prueba interrumpiendo el haz para comprobar que el LED RX se enciende y que el controlador de la puerta/puerta responde correctamente (se detiene o retrocede).

Mejore la seguridad de sus puertas y puertas con el sensor de seguridad JUTAI IR-20 de largo alcance y confiable.
