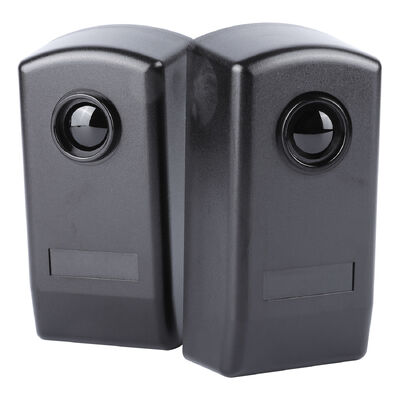

12-24V AC/DC Celular fotovoltaica de infrarrojos industrial y comercial

Resumen del producto

Principales características y ventajas

1Durabilidad de grado industrial y resistencia al clima

• Protección de entrada IP55: Protege eficazmente contra la entrada de polvo y los chorros de agua de baja presión desde cualquier dirección, lo que permite la instalación directa al aire libre para la seguridad del perímetro y el uso en interiores en entornos industriales adversos (por ejemplo,., almacenes con polvo o humedad).
• Flexibilidad de la alta tensión: Funciona sin problemas en 12-24V AC/DC (no polarizado), eliminando la necesidad de fuentes de alimentación especializadas e integrándose sin esfuerzo con los PLC industriales estándar, paneles de seguridad comerciales,y sistemas de control de acceso.
• Resistencia a la temperatura: Funciona con fiabilidad desde -10°C hasta +60°C, adaptándose a condiciones climáticas extremas, desde almacenes industriales fríos hasta zonas de aparcamiento comerciales al aire libre.

2Detección de interferencias y de largo alcance de 30 metros.

• Rango de detección ampliado: Proporciona un rayo infrarrojo estable y enfocado a más de 30 metros (interior/exterior), que cubre amplias aberturas (puertas industriales, bahías de carga de almacenes) y grandes espacios comerciales (atrios de centros comerciales,Perímetro del estacionamiento) sin degradación de la señal.
• Interferencia contra el medio ambiente: La tecnología óptica optimizada minimiza los falsos disparadores causados por la luz ambiente (luz solar, luminarias fluorescentes), la lluvia,o polvo crítico para entornos industriales con iluminación variable y zonas comerciales con gran tráfico peatonal.
• Intuición de la retroalimentación del estado: El RX dispone de un indicador LED de color rojo brillante: apagado cuando el haz no está obstruido (funcionamiento normal) y encendido cuando se interrumpe.Esto permite a los técnicos alinear rápidamente el sensor durante la instalación y solucionar problemas en tiempo real.

3Integración universal y instalación sin complicaciones

• Salida de relé versátil: Equipado con un relé de doble lanzamiento de polo único (SPDT), que incluye terminales comunes (COM, terminal 4), normalmente cerrados (NC, terminal 5) y normalmente abiertos (NO, terminal 6).Este diseño universal garantiza la compatibilidad con cualquier bloqueo de seguridad de maquinaria industrial, sistema de alarma comercial o controlador automático de puertas/puertas.
• Soluciones de doble montaje: admite el montaje en la pared (3 perforaciones de 5 mm con anclajes de tornillo) para edificios comerciales y el montaje en superficies metálicas (3 tornillos de 3 mm con autoapertura) para equipos industriales o estructuras metálicas,adaptación a diversos escenarios de instalación.
• Cableado y etiquetado simplificados: Las marcas de terminales claras (TX: 1-2 para potencia; RX: 1-3 para potencia, 4-6 para salida de relé) reducen los errores de instalación, ahorrando tiempo a los técnicos tanto en entornos industriales como comerciales.

4Diseño centrado en la seguridad para uso industrial y comercial

• Prevención de intrusiones en el perímetro: crea una barrera de seguridad invisible para los perímetros de las instalaciones industriales, los límites de las propiedades comerciales o las áreas restringidas (por ejemplo, salas de servidores, almacenamiento de inventario),activación de alarmas en caso de incumplimiento.
• Bloqueo de seguridad de las máquinas: actúa como sensor de seguridad para máquinas industriales (transportadores, líneas de embalaje) y equipos comerciales (puertas automáticas, barreras de estacionamiento),prevención del atrapamiento o la colisión mediante la interrupción de la operación cuando se detecten obstáculos.
• Bajo consumo de energía: TX max corriente de funcionamiento ≤ 25mA y RX max corriente de funcionamiento ≤ 35mA, garantizando la eficiencia energética para el funcionamiento las 24 horas del día, los 7 días de la semana en las instalaciones industriales y los edificios comerciales.

Especificaciones técnicas

Aplicaciones típicas

Seguridad y protección industrial

• Protección del perímetro de la fábrica: Barreras de haz invisibles para las paredes, cercas o entradas del muelle de carga, que activan alarmas de acceso no autorizado.
• Los bloqueos de seguridad del almacén: Sensores de seguridad para sistemas de transporte, sistemas automatizados de almacenamiento y recuperación (ASRS) y máquinas de embalaje que detienen el funcionamiento cuando los trabajadores u obstáculos se encuentran en la zona de peligro.
• Automatización de puertas industriales: Detección de grandes puertas de fábrica o puntos de acceso de vehículos Prevención del cierre de puertas en vehículos o equipos.

Seguridad comercial y control de acceso

• Seguridad de centros comerciales y tiendas: Protección del perímetro para las áreas traseras de la casa, salas de inventario o entradas de las tiendas después de las horas de oficina.
• Seguridad del estacionamiento y del garaje: Detección de obstáculos para barreras automáticas de estacionamiento y puertas de garaje para evitar colisiones con vehículos o peatones.
• Edificio de oficinas y acceso al complejo comercial: Sensores de seguridad para puertas correderas automáticas, entradas de zonas restringidas y vestíbulos de ascensores para mejorar la seguridad de los inquilinos y visitantes.
• Seguridad en hospitales y centros públicos: Detección no intrusiva de salidas de emergencia, salas de suministros médicos o zonas de alta seguridad (por ejemplo, centros de datos en edificios de oficinas).

Guía de instalación y cableado

1. Preparación para el montaje: Seleccionar un lugar con una línea de visión libre entre el TX y el RX. Para el montaje en la pared (edificios comerciales), perforar agujeros de 3x 5 mm e instalar anclajes de tornillo;para superficies metálicas (equipos industriales), perforar agujeros de 3 x 3 mm para tornillos de autoapertura.
2. Conexión de cableado:
   • Conecta 12-24V de energía AC/DC a los terminales TX 1 y 2.
   • Conectar la misma fuente de alimentación a los terminales RX 1, 2 o 3 (que coincidan con la tensión nominal).
   • Conecte los terminales RX 4 (COM), 5 (NC) y 6 (NO) a su panel de seguridad, PLC o controlador de acceso.


3. Alineación: Ajuste las posiciones TX y RX hasta que el LED rojo de RX se apague, lo que indica una conexión estable del haz.
4. Prueba final: Asegure los paneles delanteros con los tornillos provistos. Pruebe el sensor interrumpiendo la luz  verifique que el LED RX se encienda y que el sistema conectado (alarma, controlador de puerta, maquinaria) responda correctamente.

¿Por qué elegir la fotocélula infrarroja JUTAI IR-20?

• Adaptabilidad a dos escenas: Adaptado tanto a la robustez industrial como a la versatilidad comercial, eliminando la necesidad de sensores separados para diferentes entornos.
• Confiabilidad a largo plazo: el rango de detección de 30 metros cubre grandes espacios, reduciendo el número de sensores necesarios para la protección del perímetro o la cobertura de seguridad.
• Seguridad rentable: Desempeño de calidad industrial a un precio competitivo, reduciendo los costes generales de seguridad y sistemas de seguridad para las empresas.
• Compatibilidad universal: Funciona con todos los principales PLC industriales, paneles de seguridad comerciales y sistemas de control de acceso, simplificando la integración con la infraestructura existente.
• Apoyo de marca confiable: Desarrollado por Shenzhen JUTAI Comm Co., Ltd., un proveedor profesional de componentes de seguridad industrial y comercial, con soporte técnico y garantía de calidad a nivel mundial.
