Sensor de haz IR resistente a la intemperie para sistemas antirrobo y control de acceso

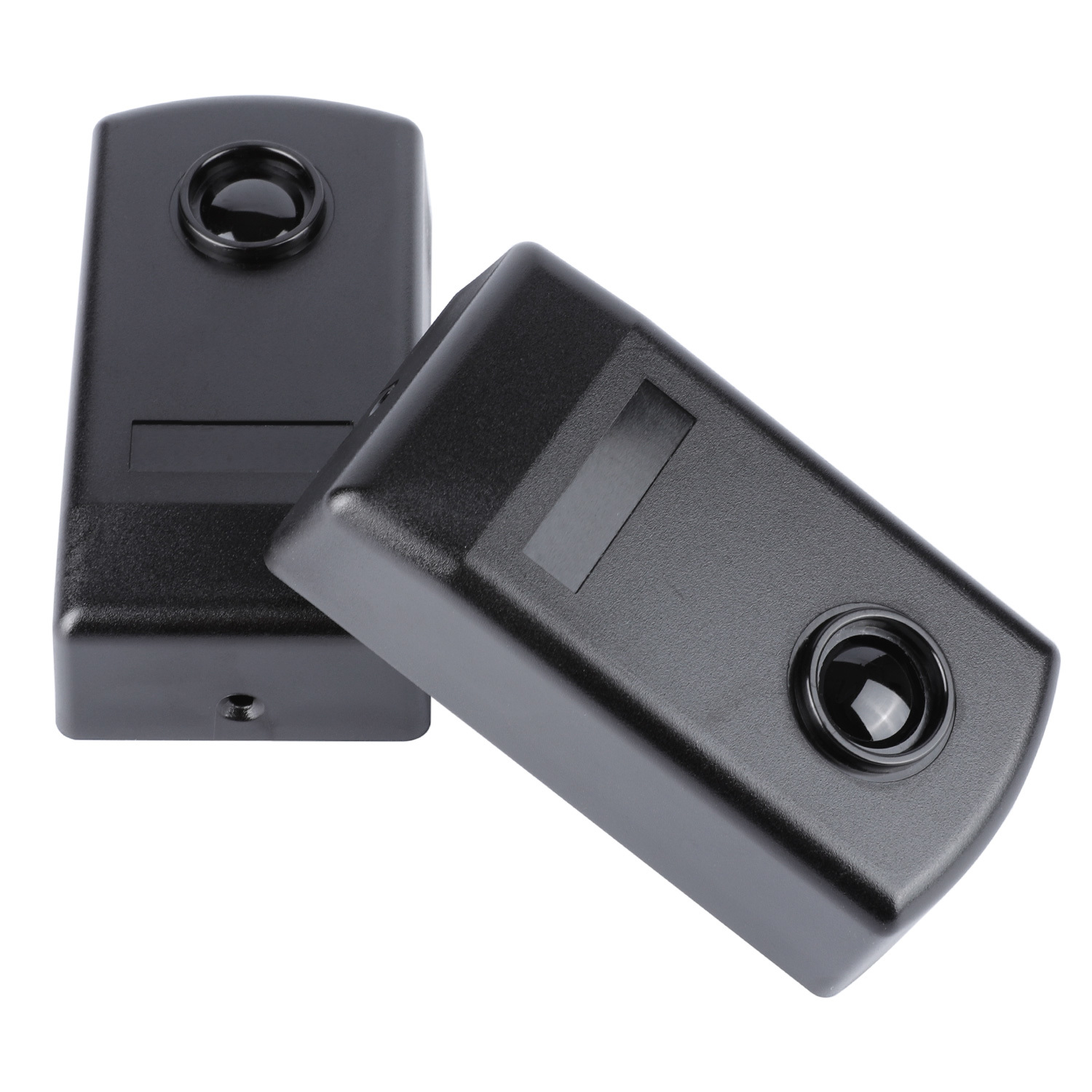

El Sensor de Haz Infrarrojo a Prueba de Agua JUTAI IR-20M (también conocido como fotocélula infrarroja, sensor de haz pasante o detector infrarrojo antirrobo) es un dispositivo de detección robusto y enfocado en la seguridad, diseñado exclusivamente para sistemas antirrobo y aplicaciones de control de acceso. Con una clasificación de resistencia a la intemperie IP55, un rango de detección estable de 20 metros y una versátil compatibilidad de alimentación de 12-24V AC/DC, crea una barrera de seguridad invisible y confiable para disuadir intrusiones, gestionar el acceso y proteger la propiedad, lo que lo hace ideal para perímetros residenciales, edificios comerciales, instalaciones industriales y zonas de acceso restringido en todo el mundo.

Como un par profesional de sensores de haz pasante que combina un transmisor (TX) y un receptor (RX) de precisión, el IR-20M opera bajo un principio probado: el TX emite un haz infrarrojo enfocado que se acopla al RX para formar una ruta de detección continua. Cuando un intruso, vehículo o cualquier obstáculo interrumpe el haz, ya sea de día o de noche, el relé de cambio interno del RX se activa instantáneamente. Esto envía una señal rápida a su sistema de alarma antirrobo (activando sirenas o alertas) o a su panel de control de acceso (bloqueando la entrada no autorizada o deteniendo puertas automáticas), garantizando respuestas de seguridad proactivas.

Construido para resistir los elementos exteriores y escenarios de seguridad de alto tráfico, el IR-20M presenta una carcasa de plástico de ingeniería resistente a los rayos UV con un sellado hermético de goma. Está diseñado para un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana, resistiendo el polvo, la lluvia, las fluctuaciones de temperatura y las vibraciones menores, lo cual es fundamental para la fiabilidad a largo plazo de los sistemas antirrobo y de control de acceso.

• Protección de Ingreso IP55: Protege completamente contra la entrada de polvo y chorros de agua a baja presión desde cualquier dirección, permitiendo la instalación directa en exteriores para barreras antirrobo perimetrales sin recintos adicionales.
• Resistencia a Rayos UV y Corrosión: La carcasa duradera resiste la degradación inducida por el sol y las condiciones climáticas adversas, manteniendo el rendimiento en entornos de lluvia, nieve o alta humedad, lo cual es esencial para la seguridad durante todo el año.
• Amplia Adaptación a la Temperatura: Funciona de manera confiable desde -10 °C hasta +60 °C, adaptándose a diversos climas (desde áreas residenciales frías hasta estacionamientos comerciales calurosos).

• Cobertura de Seguridad de Largo Alcance: Ofrece un haz infrarrojo enfocado y constante a más de 20 metros (interior/exterior), cubriendo amplias brechas (cercas de patios, entradas de edificios o aberturas de puertas industriales) sin pérdida de señal.
• Tecnología Anti-Interferencia: El diseño óptico optimizado minimiza las falsas alarmas causadas por la luz ambiental (luz solar directa, farolas), lluvia o polvo, eliminando alertas innecesarias y garantizando un rendimiento antirrobo confiable.
• Indicador de Estado Intuitivo: El RX cuenta con un LED rojo brillante: apagado cuando el haz no está obstruido (estado de seguridad normal) y encendido cuando está interrumpido. Esto permite una alineación rápida durante la instalación y una solución de problemas instantánea para los equipos de seguridad.

• Compatibilidad de Alimentación Versátil: Funciona con 12-24V AC/DC (no polarizado), integrándose perfectamente con paneles de alarma antirrobo estándar, sistemas de control de acceso, controladores de puertas automáticas y PLC, sin necesidad de fuentes de alimentación especializadas.
• Salida de Relé SPDT: Equipado con terminales Común (COM, terminal 4), Normalmente Cerrado (NC, terminal 5) y Normalmente Abierto (NO, terminal 6), lo que garantiza la compatibilidad con todo el hardware principal de seguridad y control de acceso.
• Bajo Consumo de Energía: Corriente de funcionamiento máxima del TX ≤25mA y corriente de funcionamiento máxima del RX ≤35mA, lo que permite una monitorización de seguridad eficiente las 24 horas del día, los 7 días de la semana, sin altos costos de energía.

• Opciones de Montaje Doble: Admite montaje en pared (3 orificios de 5 mm con tacos) para exteriores residenciales/comerciales y montaje en superficies metálicas (3 tornillos autorroscantes de 3 mm) para puertas industriales o cercas metálicas, adaptándose a diversos entornos de seguridad.
• Cableado y Etiquetado Simplificados: Las marcas claras de los terminales (TX: 1-2 para alimentación; RX: 1-3 para alimentación, 4-6 para salida de relé) reducen los errores de instalación, permitiendo a los técnicos de seguridad configurar rápidamente.
• Ensamblaje a Prueba de Manipulación: El panel frontal se asegura con tornillos, evitando la manipulación no autorizada, lo cual es fundamental para mantener la integridad de los sistemas antirrobo.

• Protección Perimetral Residencial: Barreras de haz invisibles para cercas de patios, puertas de jardines o ventanas, activando alarmas ante entradas no autorizadas.
• Seguridad de Edificios Comerciales: Protección fuera de horario para escaparates, entradas de servicio, salas de inventario o perímetros de oficinas.
• Antirrobo en Instalaciones Industriales: Detección para cercas de almacenes, entradas de muelles de carga o áreas de almacenamiento de equipos, disuadiendo robos o vandalismo.

• Acceso a Puertas Automáticas: Detección de seguridad para puertas de garaje residenciales/comerciales, puertas correderas industriales o barreras de estacionamiento, evitando el cierre sobre vehículos/peatones y bloqueando el acceso no autorizado.
• Acceso a Zonas Restringidas: Haces invisibles para salas de servidores, centros de datos u oficinas de alta seguridad, activando alertas si personal no autorizado irrumpe en la zona.
• Acceso a Instalaciones Públicas: Seguridad para áreas restringidas de hospitales, perímetros escolares o entradas de edificios gubernamentales, mejorando el acceso controlado.

1. Preparación del Montaje: Seleccione una ubicación con una línea de visión despejada entre el TX y el RX (evite arbustos, objetos en movimiento o luz solar directa sobre el RX). Para paredes, taladre 3 orificios de 5 mm e instale tacos; para superficies metálicas, taladre 3 orificios de 3 mm para tornillos autorroscantes.
2. Configuración del Panel y Cableado: Levante el panel frontal de ambos TX y RX, pase los cables a través de la carcasa y conéctelos de la siguiente manera:
   • Conecte la alimentación de 12-24V AC/DC a los terminales 1 y 2 del TX.
   • Conecte la misma fuente de alimentación a los terminales 1, 2 o 3 del RX (voltaje correspondiente).
   • Conecte los terminales 4 (COM), 5 (NC) y 6 (NO) del RX a su panel de alarma antirrobo o sistema de control de acceso.
3. Alineación: Ajuste las posiciones del TX y RX hasta que el LED rojo del RX se apague (indicando una conexión de haz estable). Ajuste fino para una fiabilidad a largo alcance.
4. Prueba de Seguridad Final: Asegure los paneles frontales con los tornillos proporcionados. Pruebe interrumpiendo el haz, verifique que el LED del RX se encienda y que el sistema conectado (alarma, controlador de puerta) responda instantáneamente.

Fortalezca sus sistemas antirrobo y de control de acceso con el duradero y fiable Sensor de Haz Infrarrojo a Prueba de Agua JUTAI IR-20M. Contáctenos para especificaciones detalladas, precios por volumen y asistencia técnica adaptada a sus requisitos de seguridad.
