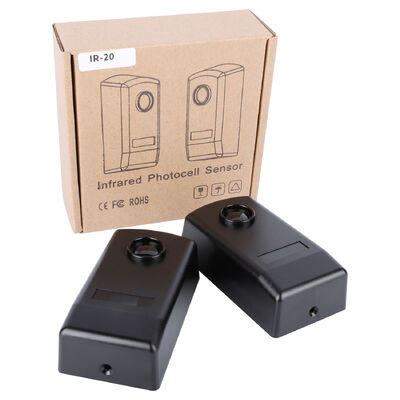

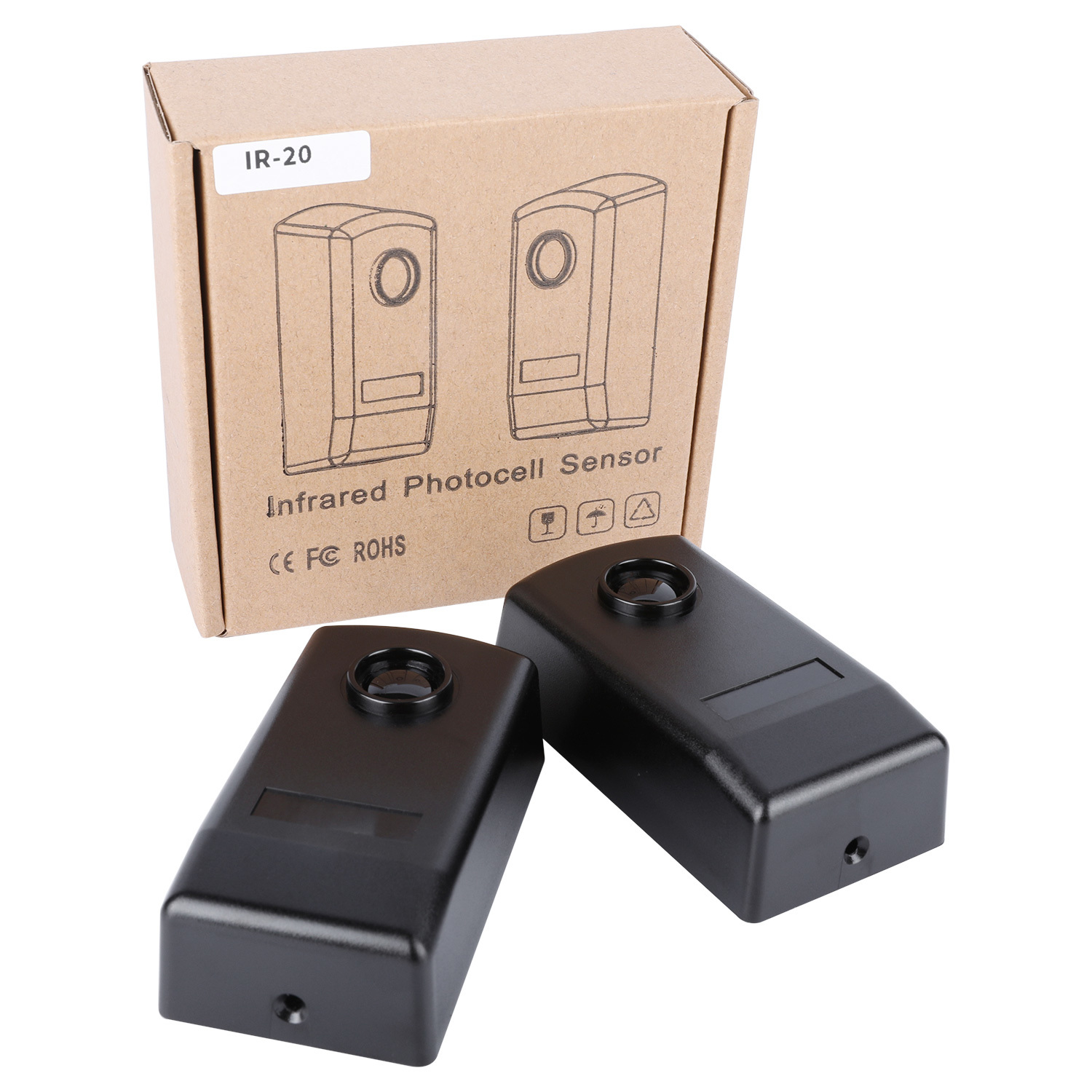

Sencillo de instalar sensor infrarrojo JUTAI IR-20 para sistemas de seguridad y automatización de puertas

Resumen del producto

Características y ventajas principales (concentrada en la instalación sencilla)

1. Instalación y puesta en marcha sin complicaciones

• Instalación mínima de herramientas: admite el montaje en la pared (3 agujeros de perforación de 5 mm con anclajes de tornillo) y el montaje en superficies metálicas (3 tornillos de 3 mm)y exteriores de edificios sin modificaciones personalizadas.
• Conexión y etiquetado claros: Los terminales están marcados de manera prominente (TX: 1-2 para potencia; RX: 1-3 para potencia, 4=COM, 5=NC, 6=NO) para evitar confusiones.No se necesitan complejos diagramas de cableado, incluso los instaladores que lo hacen por primera vez pueden completar las conexiones en minutos..
• Alineación intuitiva: El indicador LED de color rojo brillante de RX (apagado cuando el haz está alineado, encendido cuando se interrumpe) proporciona retroalimentación en tiempo real.Simplemente ajuste las posiciones TX/RX hasta que el LED se apague. No se requieren herramientas de calibración ni conocimientos técnicos..
• Panel frontal de conexión rápida: El panel frontal se levanta fácilmente para el acceso de cableado y se cierra con seguridad con tornillos provistos, agilizando el paso final de instalación y protegiendo los componentes internos del polvo.

2. Performance resistente al tiempo y confiable

• Protección de entrada IP55: Resiste la entrada de polvo y los chorros de agua de baja presión desde cualquier dirección, por lo que es adecuado para su instalación directa al aire libre (por ejemplo, en los exteriores de puertas de garaje,entradas comerciales) sin recintos adicionales.
• Adaptación a altas temperaturas: Funciona de forma estable desde -10°C hasta +60°C, adaptándose a diversos climas, desde inviernos fríos hasta ambientes de verano caluroso, sin deterioro de las prestaciones.
• Diseño antiinterferencia: El filtrado óptico optimizado minimiza los falsos desencadenantes de la luz ambiental (luz solar, luminarias fluorescentes) y los desechos ambientales, lo que garantiza un rendimiento constante en escenarios de automatización de puertas ocupadas.

3Compatibilidad universal y funcionalidad práctica

• Ingreso de energía flexible: Funciona con fuentes de alimentación AC/DC (no polarizadas) de 12-24 V, integración perfecta con controladores de puertas estándar, paneles de alarma de seguridad y sistemas de control de acceso.
• Salida de relé versátil: Equipado con terminales comunes (COM, terminal 4), normalmente cerrados (NC, terminal 5) y normalmente abiertos (NO, terminal 6), lo que garantiza la compatibilidad con todos los principales equipos de seguridad y automatización de puertas.
• Bajo consumo de energía: TX max corriente de funcionamiento ≤25mA y RX max corriente de funcionamiento ≤35mA, que admite un funcionamiento eficiente en energía las 24 horas del día, los 7 días de la semana sin un consumo de energía excesivo.

Especificaciones técnicas

Guía de instalación paso a paso

1. Prepara el sitio de montaje: Elegir un lugar con una línea de visión clara entre el TX y el RX (evitar obstáculos como arbustos o hardware de la puerta).perforar agujeros de 3 x 3 mm para tornillos de autoapertura.
2. Terminal de cableado de acceso: Levante el panel frontal de la TX y la RX para exponer los bloques terminales: no se requieren herramientas para la extracción del panel.
3. Conectar energía y controles:
   • Conecte 12-24V de energía AC/DC a los terminales TX 1 y 2.
   • Conectar la misma fuente de alimentación a los terminales RX 1, 2 o 3 (que coincidan con la tensión nominal).
   • Conecte los terminales RX 4 (COM), 5 (NC) y 6 (NO) con el controlador de la puerta, el panel de alarma o el sistema de acceso.


4. Alinear el par de sensores: Ajuste las posiciones del TX y del RX hasta que el LED rojo del RX se apague. Esto indica una conexión estable del haz.
5. Asegurar y probar: Cierre los paneles delanteros y fijelos con los tornillos suministrados. Pruebe interrumpiendo el haz para comprobar que el LED RX se enciende y que el sistema conectado (controlador de puerta/alarma) responde correctamente.

Aplicaciones típicas

• Puertas de garaje para viviendas: Previene el atrapamiento de personas, mascotas u objetos durante el cierre, mejorando la seguridad del hogar.
• Puertas correderas comerciales: Garantiza un funcionamiento seguro en centros comerciales, tiendas minoristas y edificios de oficinas: evita que las puertas se cierren a los peatones.
• Automatización de puertas industriales: Detecta vehículos u obstáculos en el camino de puertas correderas industriales o barreras de estacionamiento.
• Seguridad del perímetro: Crea barreras de haz invisibles para cercas de patio trasero, perímetros de oficinas o zonas de acceso restringido, activando alarmas de entrada no autorizada.
• Entradas de las instalaciones públicas: Mejora la seguridad de las puertas automáticas en hospitales, escuelas y estaciones de tren, donde la facilidad de instalación y la fiabilidad son críticas.

¿Por qué elegir el sensor infrarrojo JUTAI IR-20 Simple Install?

• No se requiere experiencia: El montaje, el cableado y la alineación sencillos hacen que la instalación sea accesible tanto para entusiastas del bricolaje como para técnicos profesionales.
• Durable y versátil: la impermeabilización IP55 y un amplio rango de temperaturas aseguran el rendimiento en escenarios de automatización de puertas interiores y exteriores.
• Compatibilidad universal: Funciona con todos los principales controladores de puertas y sistemas de seguridad, reduciendo la complejidad de la integración.
• Seguridad rentable: Calidad industrial a un precio competitivo, reduciendo los costes globales del sistema para hogares y empresas.
• Aseguramiento de marca confiable: Desarrollado por Shenzhen JUTAI Comm Co., Ltd., un proveedor profesional de componentes de automatización y seguridad con soporte técnico global.
