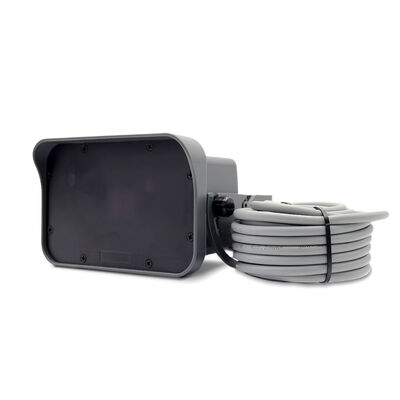

RVP42-7M Sensor de radar industrial Reconocimiento de dirección del montacargas para la puerta del muelle de carga del almacén

JUTAI RVP42-7M 24GHz Sensor de movimiento de radar Doppler industrial

Detección de vehículos y peatones de precisión para puertas industriales, puertas y sistemas de control de acceso- ¿ Qué?

Resumen del producto

Diseñado para ambientes industriales exigentes, el JUTAI RVP42-7M aprovecha el radar Doppler de 24.125 GHz con procesamiento de señales digitales avanzadas para ofrecer una detección precisa de vehículos en movimiento,los peatonesSus algoritmos de filtración inteligentes minimizan los falsos disparadores, mientras que una carcasa con clasificación IP65 y una amplia tolerancia a la temperatura (-30°C a +60°C) aseguran fiabilidad en exteriores, almacenamiento en frío,y configuración de fábricaLas opciones de configuración flexibles lo hacen ideal para automatizar puertas, puertas y puntos de acceso en aplicaciones de logística, fabricación y seguridad.

Ventajas competitivas fundamentales

• Discriminación de objetivos inteligentes: logra una precisión del 95% en la distinción de vehículos y peatones utilizando un módulo de radar Doppler plano, que admite la detección de movimientos hacia adelante/atrás/bidireccionales y rechaza las interferencias estáticas.

• Alarmas falsas muy bajas: Características: filtro de movimiento lateral de 4 niveles (bloquea objetivos que se mueven hacia los lados) y supresión de interferencias electromagnéticas de 2 niveles (contracta luces fluorescentes, motores, inversores),manteniendo los falsos desencadenantes por debajo del 1%.

• Diseño industrial robusto: La carcasa sellada IP65 resiste el polvo, el agua y las temperaturas extremas (-30 °C a +60 °C) con una tolerancia a la humedad no condensante del 0 ∼95% –perfecta para ambientes hostiles.

• Configuración adaptable: 5 niveles de sensibilidad, tiempos de retención del relé de 0,2 ̊5 s, 7 preajustes de altura de montaje y múltiples modos de detección permiten configuraciones adaptadas para diversos escenarios.

• Operación rápida y estable: Se activa en < 50 ms, ofrece salidas de relé NO/NC y utiliza potencia de corriente continua de 1236 V (actual < 100 mA) para un rendimiento energéticamente eficiente a largo plazo.

Especificaciones técnicas detalladas

Principales características funcionales

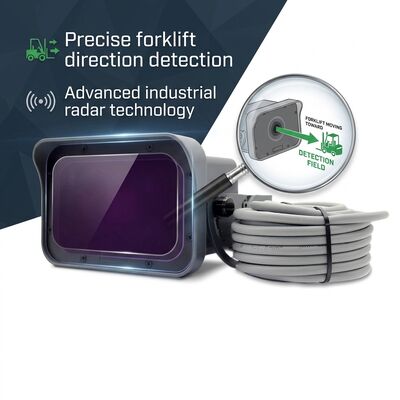

1. Detección de múltiples modos y reconocimiento de dirección: admite 9 modos (por ejemplo, vehículo/peatón hacia adelante/atrás/bidireccional) para adaptar el disparo a objetivos y flujos de trabajo específicos.

2. Filtración lateral ajustable: Bloquea a los peatones/vehículos que se mueven de lado (crítico para las puertas de carretera o las entradas de las fábricas) para reducir las falsas alarmas.

3. Control del relé flexible: Personalizar los tiempos de espera (0,2 ∼5 s) o habilitar la salida continua / apagada; elegir los contactos NO / NC para integrarse con cualquier controlador de puerta / puerta.

4. Resistencia a las interferenciasActivar el modo antiinterferencia para contrarrestar el ruido electromagnético de los motores, los sistemas inalámbricos o la iluminación, garantizando la estabilidad en espacios industriales ruidosos.

5. Instalación y mantenimiento fáciles: Incluye un soporte de montaje, un cable de 7 m y un indicador de estado LED; admite el restablecimiento de fábrica para una depuración rápida en el sitio.

Rendimiento frente a sensores tradicionales

Aplicaciones típicas

• Puertas industriales: Automatizar las puertas rodantes/deslizantes/rápidas en las fábricas para detectar carretillas elevadoras y trabajadores.

• Almacenamiento en frío: Funcionamiento fiable a -30°C para evitar la pérdida de aire frío en las puertas del congelador.

• Muelles de almacén: Detección de carretillas elevadoras de alta velocidad y reconocimiento de dirección para una carga/descarga eficiente.

• Sistemas de estacionamiento: Gestionar las barreras/puertas con el recuento de vehículos/peatones y el control de acceso.

• Puertas de garaje: Habilitar la apertura automática y la protección contra pellizcos para garajes residenciales/comerciales.

• Control de acceso: Integrarse con puertas de la comunidad/oficina/fábrica para la gestión automatizada de la entrada.

Directrices para la instalación

• Montar en una superficie plana y estable (evitar las vibraciones).

• Mantenga el área de detección alejada de objetos que se balanceen (banderas, plantas).

• No bloquee la cubierta frontal del sensor con metal (debilita el rendimiento del radar).

• Evitar fuentes EM fuertes (luces fluorescentes) o activar el modo antiinterferencia.

• Seleccione la altura de montaje correcta (27 m) para una detección óptima.

Embalaje y soporte

• Paquete estándar: Unidad de sensores, soporte de montaje, tornillos, cable pre cableado de 7 m, manual de usuario.

• Personalización: Envases OEM/ODM con logotipos/etiquetas de marca disponibles.

• Garantía y servicio: garantía estándar de 2 años (prórroga opcional de 3 años); soporte de correo electrónico de 48 horas/24 horas; depuración remota; desarrollo de firmware personalizado para necesidades únicas.
