Sensor de cortina de luz de minirejilla para puerta industrial, protección de seguridad antipellizco, con respuesta rápida de 23ms y salida de relé

Sensor de cortina de luz de seguridad de supresión cruzada CG15-8L12

CG15-8L12 es un sensor de cortina de luz de seguridad industrial IP67 diseñado para puertas de alta velocidad, puertas industriales, puertas de garaje, puertas de cámaras frigoríficas, puertas seccionales y sistemas de puertas automáticas. Utiliza 8 haces infrarrojos para crear un área de detección de seguridad confiable, lo que ayuda a evitar pellizcos, colisiones y cierres accidentales de puertas.

Este modelo admite protección de supresión cruzada, lo que lo hace adecuado para aplicaciones de puertas industriales donde las estructuras inferiores fijas de la puerta o las condiciones especiales de instalación pueden afectar la detección normal. Cuando un objeto ingresa al área de protección, el receptor emite una señal de relé a través de los terminales NO, NC y COM, lo que permite que el controlador de la puerta detenga o invierta la puerta a tiempo.

El producto cuenta con una carcasa delgada de aluminio, una distancia de detección interior/exterior de 12 m, una velocidad de respuesta rápida de 23 ms y protección impermeable IP67. Es adecuado para entornos industriales exigentes como almacenes, fábricas, canales logísticos, cámaras frigoríficas y zonas de carga.

Características clave

• 8 haces infrarrojos para una protección confiable de la puerta
• Distancia de detección de 12 m para aplicaciones interiores y exteriores
• Respuesta rápida de 23 ms para sistemas de puertas rápidas

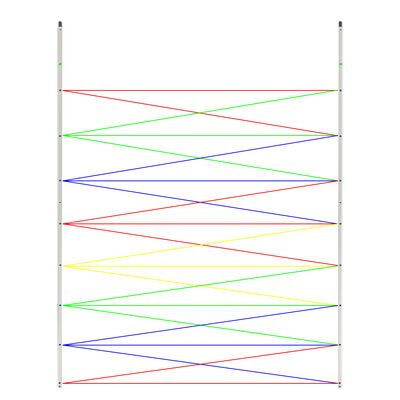

• Función de obturación cruzada para estructuras de puertas industriales especiales
• Salida de relé NO, NC y COM para una fácil conexión del controlador
• Protección IP67 a prueba de agua y polvo.
• Carcasa de aleación de aluminio con diseño compacto y delgado
• Altura de protección de 1225 mm y longitud del producto de 1480 mm
• Adecuado para puertas rápidas, puertas industriales, puertas de garaje y puertas de cámaras frigoríficas.
• Fácil instalación con transmisor, receptor y cable de sincronización

Especificaciones técnicas

Aplicaciones

CG15-8L12 es adecuado para:

• Puertas rápidas
• puertas industriales
• Puertas de garaje
• Puertas para cámaras frigoríficas
• puertas seccionales
• puertas enrollables
• Puertas de entrada al almacén
• Puertas de canal logístico
• Sistemas de seguridad para puertas automáticas

Principio de funcionamiento

El sistema incluye un transmisor y un receptor instalados a ambos lados de la abertura de la puerta. El transmisor envía rayos infrarrojos al receptor para formar un área de detección protegida. Cuando una persona, vehículo, paleta u otro obstáculo bloquea los haces, el receptor cambia el estado de la salida del relé y envía una señal de seguridad al controlador de la puerta.

Esto ayuda a que la puerta se detenga, vuelva a abrir o retroceda antes del contacto, mejorando la seguridad durante las operaciones de cierre de la puerta.
