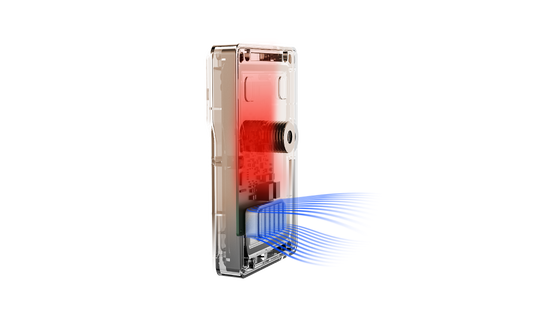

Sensor Radar Inteligente RD79-6M para Barrera de Acceso para Detección de Vehículos y Peatones, Protección Antiatropello y Control de Acceso a Estacionamientos
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | RD79-6M |
| Documento | RD79-6M.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Caja de cartón |
| Tiempo de entrega | 5-8 días laborables |
| Condiciones de pago | LC, D/A, D/P, T/T, Unión Occidental |
| Capacidad de la fuente | 1000 piezas/m |
Datos del producto
| Tipo de producto | Sensor de radar de la puerta de barrera | Tecnología de radar | Radar de onda milimétrica de 79 GHz |
|---|---|---|---|
| Frecuencia de funcionamiento | 79–81GHz | Modo radar | Antiaplastamiento / Gatillo / Gatillo de montaje inclinado |
| Resolución de distancia | 4 cm | Configuración de antena | Antena 2T4R |
| Objetivo de detección | Sólo vehículo/Detección de peatones y vehículos | Tipo del brazo de la barrera | Brazo recto/brazo plegable/brazo de valla/barrera publicitaria |
| Método de comunicación | Método de comunicación | Configuración del APP | Control GL |
| Tiempo de respuesta | ≤100ms | Tensión de alimentación | 12-24 VCC |
| Corriente media | 200mA@12V | Corriente máxima | 600 mA |
| Potencia media | 1,2 W a 12 V. | Temperatura de funcionamiento | -40 ℃ a +80 ℃ |
| Clasificación de protección | IP66 | Tamaño del producto | 73,5 × 110,9 × 32,8 mm |
| Salida de cableado | Alimentación, GND, RS485, COM, NO | Función principal | Barrera de Protección Anti-Aplastamiento y Gatillo de Apertura |
Descripción de producto
Sensor Radar Inteligente RD79-6M para Barrera Vehicular y Detección de Peatones, Protección Antiatropello y Control de Acceso a Estacionamientos
Descripción del Producto
El sensor radar RD79-6M de 79 GHz para barreras proporciona protección avanzada contra atropellos y detección de activación para barreras de estacionamiento, sistemas de gestión de entrada y salida, estacionamientos, garajes subterráneos y sistemas de control de acceso de vehículos.
Este sensor radar de onda milimétrica de 79 GHz detecta vehículos o peatones dentro de la zona del brazo de la barrera, permitiendo acciones de elevación y descenso más seguras. En comparación con los detectores de bucle tradicionales o los sensores infrarrojos, el RD79-6M utiliza tecnología radar LFM-CW de 79 GHz con una estructura de antena 2T4R, ofreciendo alta resolución de distancia, detección precisa de objetivos y operación estable en entornos exteriores o complejos de estacionamiento.
El radar admite múltiples tipos de brazos de barrera, incluyendo brazos rectos, brazos plegables, barreras de valla y barreras publicitarias. Cuenta con múltiples modos de detección: modo antiatropello, modo de activación y modo de activación con montaje inclinado. Con configuración de aplicación Bluetooth y comunicación RS485, los instaladores pueden ajustar convenientemente los parámetros durante la puesta en marcha del proyecto.
Características Principales
- Doble Funcionalidad - Integra protección antiatropello y detección de activación en un solo sensor radar
- Radar de Alta Precisión de 79 GHz - Detección de onda milimétrica de 79-81 GHz con resolución de distancia de 4 cm
- Separación Humano-Vehículo - Admite modos de detección solo para vehículos o para peatones y vehículos
- Compatibilidad con Múltiples Brazos de Barrera - Funciona con barreras de brazo recto, brazo plegable, brazo de valla y barreras publicitarias
- Depuración por Aplicación Bluetooth - Configurable a través de la aplicación GL Control con conectividad Bluetooth
- Rango de Detección Ajustable - Distancia izquierda/derecha personalizable, distancia de detección larga y distancia de no detección cercana
- Comunicación RS485 y Salida de Relé - Compatible con controladores de barrera y sistemas de control de acceso a estacionamientos
- Protección Exterior IP66 - Carcasa de PC y aleación de aluminio con rango de operación de -40℃ a +80℃
Especificaciones Técnicas
| Artículo | Especificación |
|---|---|
| Modelo | RD79-6M |
| Tipo de Producto | Sensor Radar para Barrera |
| Frecuencia de Operación | 79-81GHz |
| Tecnología Radar | Radar de Onda Milimétrica LFM-CW |
| Antena | 2T4R |
| Resolución de Distancia | 4cm |
| Objetivo de Detección | Solo Vehículo / Detección de Peatones y Vehículos |
| Tipo de Barrera | Brazo Recto / Brazo Plegable / Brazo de Valla / Barrera Publicitaria |
| Comunicación | Bluetooth / RS485 |
| Tiempo de Respuesta | ≤100ms |
| Voltaje de Suministro | DC12-24V |
| Corriente Promedio | 200mA@12V |
| Corriente Máxima de Operación | 600mA |
| Potencia Promedio | 1.2W@12V |
| Material de la Carcasa | PC + Aleación de Aluminio |
| Tamaño del Producto | 73.5 * 110.9 * 32.8mm |
| Clasificación de Protección | IP66 |
| Temperatura de Operación | -40℃ a +80℃ |
Definición de Cableado
| Color del Cable | Función |
|---|---|
| Rojo | +12-24V DC |
| Negro | GND |
| Verde | RS485 B- |
| Amarillo | RS485 A+ |
| Azul | COM |
| Blanco | NO |
| Marrón | Reservado |
| Naranja | Reservado |
Aplicaciones
- Barreras de estacionamiento
- Entradas y salidas de estacionamientos
- Control de acceso a garajes subterráneos
- Barreras de estacionamiento de comunidades residenciales
- Sistemas de estacionamiento de edificios comerciales
- Gestión de entrada de vehículos
- Barreras de brazo recto
- Barreras de brazo plegable
- Barreras de valla
- Barreras publicitarias
- Protección antiatropello de barreras
- Detección de activación de vehículos
Notas de Instalación
El radar se instala en el lateral del gabinete de la barrera. La instalación requiere un orificio de apertura de Φ17mm, con una distancia horizontal aproximada de 23-33 cm del gabinete de la barrera, y una distancia de orificio fijo al suelo que varía según el tamaño de la barrera.
Puntos de instalación recomendados:
- Instale el radar en el lateral del gabinete de la barrera, frente al área del brazo de la barrera
- Mantenga el área de detección del radar alineada con la zona de protección del brazo de la barrera
- Configure el tipo y la dirección correctos del brazo de la barrera en la aplicación
- Realice el aprendizaje de fondo después de la instalación y el ajuste de parámetros
- Mantenga a personas y vehículos alejados de la zona de detección durante el aprendizaje de fondo
- Guarde la configuración después de completar todos los ajustes de parámetros
Preguntas Frecuentes
P1: ¿Para qué se utiliza principalmente el RD79-6M?
R: El RD79-6M se utiliza principalmente para barreras de estacionamiento para proporcionar protección antiatropello y detección de activación para vehículos y peatones.
P2: ¿Qué frecuencia utiliza el RD79-6M?
R: El RD79-6M opera a una frecuencia de radar de onda milimétrica de 79-81 GHz.
P3: ¿Puede el RD79-6M reemplazar un detector de bucle tradicional?
R: En muchas aplicaciones de barreras, el RD79-6M puede usarse como una solución de activación o detección antiatropello basada en radar, especialmente donde la instalación de bucles de tierra es difícil.
P4: ¿Admite detección de peatones?
R: Sí. El radar admite modos de detección solo para vehículos y de peatones y vehículos.
P5: ¿Qué tipos de brazos de barrera son compatibles?
R: Admite aplicaciones de barreras de brazo recto, brazo plegable, brazo de valla y barreras publicitarias.
P6: ¿Cómo se configura el radar?
R: El radar se puede configurar a través de la aplicación GL Control mediante conexión Bluetooth. Los instaladores pueden configurar el modo del dispositivo, el tipo de barrera, la dirección del brazo, el objetivo de detección y el rango de detección.
P7: ¿Qué métodos de comunicación son compatibles?
R: El RD79-6M admite comunicación Bluetooth y RS485.
P8: ¿Cuál es el voltaje de funcionamiento?
R: El voltaje de funcionamiento es DC12-24V.
P9: ¿Es adecuado para uso en exteriores?
R: Sí. El RD79-6M tiene una clasificación de protección IP66 y funciona de -40℃ a +80℃.
P10: ¿Admite aprendizaje de fondo?
R: Sí. Después de la instalación y la configuración de parámetros, el aprendizaje de fondo ayuda al radar a adaptarse al entorno del sitio y a mejorar la estabilidad de la detección.
