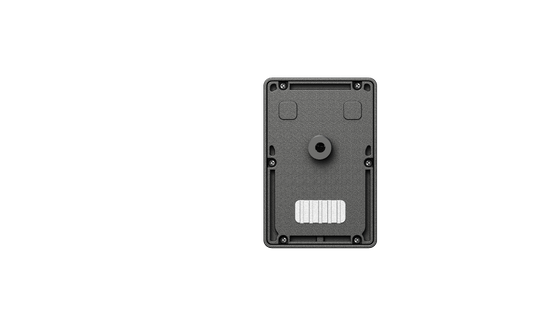

Radar de puerta de barrera inteligente para la detección de vehículos y peatones, que ayuda a mejorar la seguridad del brazo de la barrera y la eficiencia del control de acceso al estacionamiento.
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | RD79-6M |
| Documento | RD79-6M.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Caja de cartón |
| Tiempo de entrega | 5-8 días laborables |
| Condiciones de pago | LC, D/A, D/P, T/T, Unión Occidental |
| Capacidad de la fuente | 1000 piezas/m |
Datos del producto
| Tipo de producto | Sensor de radar de la puerta de barrera | Tecnología de radar | Radar de onda milimétrica de 79 GHz |
|---|---|---|---|
| Frecuencia de funcionamiento | 79–81GHz | Modo radar | Antiaplastamiento / Gatillo / Gatillo de montaje inclinado |
| Resolución de distancia | 4 cm | Configuración de antena | Antena 2T4R |
| Objetivo de detección | Sólo vehículo/Detección de peatones y vehículos | Tipo del brazo de la barrera | Brazo recto/brazo plegable/brazo de valla/barrera publicitaria |
| Método de comunicación | Método de comunicación | Configuración del APP | Control GL |
| Tiempo de respuesta | ≤100ms | Tensión de alimentación | 12-24 VCC |
| Corriente media | 200mA@12V | Corriente máxima | 600 mA |
| Potencia media | 1,2 W a 12 V. | Temperatura de funcionamiento | -40 ℃ a +80 ℃ |
| Clasificación de protección | IP66 | Tamaño del producto | 73,5 × 110,9 × 32,8 mm |
| Salida de cableado | Alimentación, GND, RS485, COM, NO | Función principal | Barrera de Protección Anti-Aplastamiento y Gatillo de Apertura |
Descripción de producto
Radar inteligente de puertas de barrera para la detección de vehículos y peatones
Resumen del producto
El RD79-6M 79GHz Millimeter Wave Barrier Gate Radar Sensor proporciona una protección avanzada contra el aplastamiento y detección de disparos para puertas de barreras de estacionamiento, sistemas de gestión de entrada y salida, estacionamientos,los garajes subterráneos y los sistemas de control de acceso de los vehículos.
Este sensor de radar de ondas milimétricas de 79 GHz detecta vehículos o peatones dentro de la zona del brazo de la barrera, lo que permite acciones de elevación y bajada más seguras.En comparación con los detectores de bucle tradicionales o los sensores infrarrojos, el RD79-6M utiliza la tecnología de radar LFM-CW de 79GHz con una estructura de antena 2T4R, que ofrece una alta resolución de distancia, detección precisa de objetivos,y funcionamiento estable en entornos de aparcamiento al aire libre o complejos.
El radar admite múltiples tipos de brazos de barrera, incluidos el brazo recto, el brazo plegable, las barreras de cercas y las barreras publicitarias.y modo de disparo de montaje inclinadoCon la configuración de la aplicación Bluetooth y la comunicación RS485, los instaladores pueden ajustar convenientemente los parámetros durante la puesta en marcha del proyecto.
Características clave
- Funcionalidad doble- Integra protección anti-aplastamiento y detección de disparos en un sensor de radar
- Radar de alta precisión de 79 GHz- Detección de ondas milimétricas de 79-81 GHz con resolución a 4 cm de distancia
- Separación entre el hombre y el vehículo- Apoya los modos de detección de vehículos solo o peatones más vehículos
- Compatibilidad con brazos de barrera múltiple- Funciona con brazo recto, brazo plegable, brazo de cerca y puertas de barrera publicitarias
- Descomposición de aplicaciones Bluetooth- Configurable a través de la aplicación GL Control con conectividad Bluetooth
- Rango de detección ajustable- Distancia izquierda/derecha personalizable, distancia de detección larga y distancia de casi no detección
- RS485 Comunicación y salida de relé- Compatible con los controladores de puertas de barrera y los sistemas de control de acceso al estacionamiento
- Protección exterior IP66- carcasa de PC y aleación de aluminio con rango de funcionamiento de -40°C a +80°C
Especificaciones técnicas
| Punto de trabajo | Especificación |
|---|---|
| Modelo | RD79-6M |
| Tipo de producto | Sensor de radar de la puerta de barrera |
| Frecuencia de funcionamiento | de una frecuencia de 79-81 GHz |
| Tecnología de radar | Radar de ondas milimétricas LFM-CW |
| Antenas | 2T4R |
| Resolución de la distancia | 4 cm |
| Objetivo de detección | Solo para vehículos / detección de peatones y vehículos |
| Tipo de puerta de barrera | Brazo recto / Brazo plegable / Brazo de cerca / Barrera publicitaria |
| Comunicación | Bluetooth / RS485 |
| Tiempo de respuesta | ≤ 100 ms |
| Válvula de alimentación | El valor de las emisiones de dióxido de carbono |
| Corriente media | Las partidas de los componentes de las máquinas de ensayo deberán estar equipadas con un dispositivo de ensayo. |
| Corriente de funcionamiento máxima | 600 mA |
| Potencia media | 1.2W@12V |
| Materiales para la vivienda | PC + aleación de aluminio |
| Tamaño del producto | 73.5 * 110.9 * 32.8 mm |
| Calificación de protección | Protección IP66 |
| Temperatura de funcionamiento | -40 °C a +80 °C |
Definición del cableado
| Color del alambre | Función |
|---|---|
| El rojo | +12-24V de corriente continua |
| Negro | El GND |
| El verde | Se trata de un sistema de control de las emisiones de gases de escape. |
| Amarillo | Se aplican las siguientes condiciones: |
| El azul | El Consejo Europeo |
| Blanco | No |
| Marrón | Reservado |
| Naranja | Reservado |
Aplicaciones
- Puertas de barreras de estacionamiento
- Entradas y salidas del estacionamiento
- Control de acceso al garaje subterráneo
- Puertas de estacionamiento para comunidades residenciales
- Sistemas de estacionamiento de edificios comerciales
- Gestión de las entradas de los vehículos
- Puertas de barrera de brazo recto
- Puertas de barrera de brazos plegables
- Puertas de barreras de cercas
- Puertas barreras de publicidad
- Protección contra el aplastamiento de la puerta de barrera
- Detección del disparador del vehículo
Notas de instalación
El radar está instalado en el lado del gabinete de la puerta de barrera. La instalación requiere un orificio de apertura Φ17 mm, con una distancia horizontal del gabinete de barrera de aproximadamente 23-33 cm,y la distancia fija del agujero desde el suelo varía según el tamaño de la barrera.
Puntos de instalación recomendados:
- Instalar el radar en el lado del armario de la puerta de barrera frente a la zona del brazo de la barrera
- Mantenga el área de detección por radar alineada con la zona de protección del brazo de barrera
- Configure el tipo y la dirección correctos del brazo de barrera en la aplicación
- Realizar el aprendizaje de fondo después de la instalación y el ajuste de parámetros
- Mantener a las personas y vehículos alejados de la zona de detección durante el aprendizaje de antecedentes
- Guardar configuración después de completar todas las configuraciones de parámetros
Preguntas frecuentes
P1: ¿Para qué se utiliza principalmente RD79-6M?
A: RD79-6M se utiliza principalmente para puertas de barrera de estacionamiento para proporcionar protección contra aplastamiento y detección de disparos para vehículos y peatones.
P2: ¿Qué frecuencia utiliza RD79-6M?
R: RD79-6M opera a una frecuencia de radar de onda milimétrica de 79 a 81 GHz.
P3: ¿Puede RD79-6M reemplazar un detector de bucle tradicional?
R: En muchas aplicaciones de puertas de barrera, RD79-6M se puede utilizar como un disparador basado en radar o una solución de detección anti-aplastamiento, especialmente donde la instalación de la bucle de tierra es difícil.
P4: ¿Apoya la detección de peatones?
R: Sí. El radar admite el modo de detección de vehículos y peatones y vehículos.
P5: ¿Qué tipos de brazos de barrera se admiten?
R: Apoya el brazo recto, el brazo plegable, el brazo de la cerca y las aplicaciones de puertas de barrera publicitarias.
P6: ¿Cómo está configurado el radar?
R: El radar se puede configurar a través de la aplicación GL Control mediante conexión Bluetooth. Los instaladores pueden establecer el modo del dispositivo, el tipo de barrera, la dirección del brazo, el objetivo de detección y el rango de detección.
P7: ¿Qué métodos de comunicación se admiten?
R: RD79-6M es compatible con Bluetooth y comunicación RS485.
P8: ¿Cuál es el voltaje de trabajo?
R: El voltaje de trabajo es DC12-24V.
P9: ¿Es adecuado para uso al aire libre?
R: Sí. RD79-6M tiene una clasificación de protección IP66 y funciona desde -40°C hasta +80°C.
P10: ¿Apoya el aprendizaje de antecedentes?
R: Sí. Después de la instalación y la configuración de parámetros, el aprendizaje de fondo ayuda al radar a adaptarse al entorno del sitio y mejorar la estabilidad de detección.
