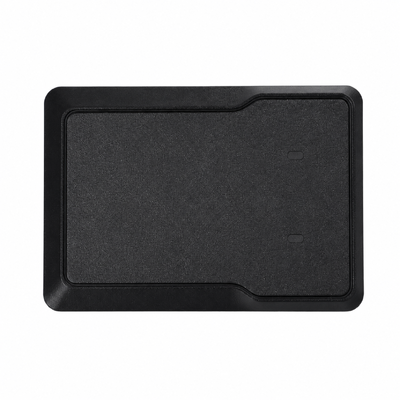

Radar de barrera de onda milimétrica de 79 GHz con detección de gatillo anti-aplastamiento, depuración Bluetooth y salida RS485

Sensor Radar de Barrera RD79-6M de 79 GHz para Detección Antiatropello y Disparo IP66 Bluetooth RS485

El RD79-6M es un sensor radar de onda milimétrica de 79 GHz diseñado para barreras de estacionamiento, gestión de entradas y salidas, estacionamientos, garajes subterráneos y sistemas de control de acceso de vehículos. Puede utilizarse tanto para protección antiatropello como para detección de disparo, ayudando a la barrera a detectar vehículos o peatones dentro de la zona del brazo de la barrera y a controlar la acción de elevación o descenso de forma más segura.

En comparación con los detectores de bucle tradicionales o los sensores infrarrojos, el RD79-6M utiliza tecnología radar LFM-CW de 79 GHz con una estructura de antena 2T4R. Proporciona alta resolución de distancia, detección precisa de objetivos y operación estable en entornos exteriores o complejos de estacionamiento. El radar puede ayudar a reducir disparos falsos y mejorar la seguridad de la barrera, especialmente en lugares donde el flujo de vehículos es frecuente y el espacio de instalación es limitado.

El radar admite múltiples tipos de brazos de barrera, incluidos brazos rectos, brazos plegables, barreras de valla y barreras publicitarias. También admite diferentes modos de detección, incluido el modo antiatropello, el modo de disparo y el modo de disparo con montaje inclinado. Con la configuración de la aplicación Bluetooth y la comunicación RS485, los instaladores pueden ajustar los parámetros de manera más conveniente durante la puesta en marcha del proyecto.

• Un Dispositivo para Detección Antiatropello y Disparo - El RD79-6M integra la protección antiatropello y la detección de disparo en un solo sensor radar. Puede ayudar a proteger vehículos y peatones debajo del brazo de la barrera, al tiempo que proporciona detección de disparo de vehículos para el control de la barrera.
• Tecnología Radar de Alta Precisión de 79 GHz - El radar opera a 79-81 GHz y utiliza detección de onda milimétrica para mejorar la resolución angular y la precisión de la medición. La resolución de distancia de 4 cm ayuda a detectar objetivos con mayor precisión alrededor del brazo de la barrera.
• Admite Separación Humano-Vehículo - El radar admite la selección del tipo de objetivo, incluida la detección solo de vehículos y la detección de peatones más vehículos. Esto lo hace adecuado para proyectos de estacionamiento con diferentes requisitos de seguridad y gestión de tráfico.
• Compatibilidad Múltiple con Brazos de Barrera - El RD79-6M admite aplicaciones de barreras de brazo recto, brazo plegable, brazo de valla y barrera publicitaria. Los instaladores pueden seleccionar el tipo de brazo de barrera en la aplicación según el sitio real.
• Depuración por Aplicación Bluetooth - El radar se puede configurar a través de la aplicación GL Control. Los instaladores pueden buscar el dispositivo RD79-6M, conectarse a través de Bluetooth, ingresar la contraseña, leer la configuración, ajustar parámetros, realizar aprendizaje de fondo, guardar la configuración y reiniciar el radar.
• Rango de Detección Ajustable - La aplicación permite a los usuarios ajustar la distancia izquierda, la distancia derecha, la distancia de detección larga y la distancia de no detección cercana según el escenario real de la barrera. Esto ayuda a mejorar la configuración de la zona anti-impacto y a reducir la detección falsa.
• Comunicación RS485 y Salida de Relé - El diagrama de cableado muestra la entrada de alimentación CC, la comunicación RS485 A/B, la salida COM y NO. Esto hace que el radar sea adecuado para controladores de barrera y sistemas de control de acceso de estacionamiento.
• Protección Exterior IP66 - El radar tiene una clasificación de protección IP66, carcasa de aleación de PC y aluminio, y un rango de temperatura de trabajo de -40℃ a +80℃, lo que lo hace adecuado para estacionamientos exteriores, garajes subterráneos y entornos de clima severo.

• Barreras de estacionamiento
• Entradas y salidas de estacionamientos
• Control de acceso de garajes subterráneos
• Barreras de estacionamiento de comunidades residenciales
• Sistemas de estacionamiento de edificios comerciales
• Gestión de entrada de vehículos
• Barreras de brazo recto
• Barreras de brazo plegable
• Barreras de valla
• Barreras publicitarias
• Protección antiatropello de barreras
• Detección de disparo de vehículos

El radar se instala en el lado del gabinete de la barrera. Según la referencia de instalación en el manual, el orificio de apertura es Φ17mm, la distancia horizontal desde el gabinete de la barrera es de aproximadamente 23-33 cm, y la distancia del orificio fijo desde el suelo varía según el tamaño de la barrera. El manual también muestra las dimensiones del producto de 73.5 * 110.9 * 32.8 mm.

• Instale el radar en el lado del gabinete de la barrera, frente al área del brazo de la barrera.
• Mantenga el área de detección del radar alineada con la zona de protección del brazo de la barrera.
• Configure el tipo y la dirección correctos del brazo de barrera en la aplicación.
• Realice el aprendizaje de fondo después de la instalación y el ajuste de parámetros.
• Mantenga a personas y vehículos alejados de la zona de detección durante el aprendizaje de fondo.
• Guarde la configuración después de completar todos los ajustes de parámetros.
