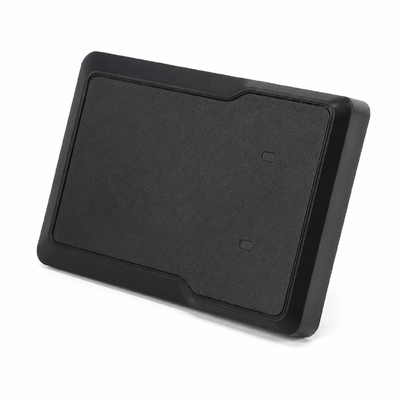

RD79-6M Sensor de radar de puertas de barrera de 79 GHz con detección anti-aplastamiento y disparador para barreras de estacionamiento al aire libre IP66

Lugar de origen	Porcelana
Nombre de la marca	JUTAI
Certificación	CE
Número de modelo	RD79-6M
Documento	RD79-6M.pdf
Cantidad de orden mínima	1
Precio	negotiable
Detalles de empaquetado	Caja de cartón
Tiempo de entrega	5-8 días laborables
Condiciones de pago	LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente	1000 piezas/m

Datos del producto

Tipo de producto	Sensor de radar de la puerta de barrera	Tecnología de radar	Radar de onda milimétrica de 79 GHz
Frecuencia de funcionamiento	79–81GHz	Modo radar	Antiaplastamiento / Gatillo / Gatillo de montaje inclinado
Resolución de distancia	4 cm	Configuración de antena	Antena 2T4R
Objetivo de detección	Sólo vehículo/Detección de peatones y vehículos	Tipo del brazo de la barrera	Brazo recto/brazo plegable/brazo de valla/barrera publicitaria
Método de comunicación	Método de comunicación	Configuración del APP	Control GL
Tiempo de respuesta	≤100ms	Tensión de alimentación	12-24 VCC
Corriente media	200mA@12V	Corriente máxima	600 mA
Potencia media	1,2 W a 12 V.	Temperatura de funcionamiento	-40 ℃ a +80 ℃
Clasificación de protección	IP66	Tamaño del producto	73,5 × 110,9 × 32,8 mm
Salida de cableado	Alimentación, GND, RS485, COM, NO	Función principal	Barrera de Protección Anti-Aplastamiento y Gatillo de Apertura

Deja un mensaje

Descripción de producto

RD79-6M Detector de barreras de estacionamiento inteligente

Resumen del producto

RD79-6M es un sensor de radar de onda milimétrica de 79 GHz diseñado para puertas de barrera de estacionamiento, gestión de entrada y salida, estacionamientos, garajes subterráneos y sistemas de control de acceso de vehículos.Proporciona tanto protección contra el aplastamiento y detección del gatillo, ayuda a las puertas de barrera a detectar vehículos o peatones dentro de la zona de los brazos de la barrera y controla las acciones de elevación o bajada de forma segura.

En comparación con los detectores de bucle tradicionales o sensores infrarrojos, RD79-6M utiliza la tecnología de radar LFM-CW de 79 GHz con una estructura de antena 2T4R.detección precisa de objetivos y funcionamiento estable en entornos de aparcamiento al aire libre o complejosEl radar ayuda a reducir el falso disparo y mejora la seguridad de las puertas de barrera, especialmente en lugares con flujo frecuente de vehículos y espacio de instalación limitado.

Características clave

Un dispositivo para la detección anti-aplastamiento y del gatillo - Integra ambas funciones en un solo sensor de radar
Tecnología de radar de alta precisión de 79 GHz - operación de 79-81 GHz con resolución de distancia de 4 cm
Apoya la separación hombre-vehículo - Solo para vehículos o para peatones y modos de detección de vehículos
Compatibilidad con brazos de barrera múltiple - brazos rectos, brazos plegables, brazos de cercas y aplicaciones de puertas de barrera publicitarias
Debugging de aplicaciones Bluetooth - Configuración a través de la aplicación GL Control con conexión Bluetooth
Rango de detección ajustable - Distancia izquierda/derecha y parámetros de detección personalizables
Salida de comunicación y relé RS485 - Compatible con controladores de puertas de barrera y sistemas de control de acceso
IP66 Protección exterior - carcasa de PC y aleación de aluminio, temperatura de funcionamiento de -40°C a +80°C

Especificaciones técnicas

Punto de trabajo	Especificación
Modelo	RD79-6M
Tipo de producto	Sensor de radar de la puerta de barrera
Frecuencia de funcionamiento	de una frecuencia de 79-81 GHz
Tecnología de radar	Radar de ondas milimétricas LFM-CW
Antenas	2T4R
Resolución de la distancia	4 cm
Objetivo de detección	Solo para vehículos / detección de peatones y vehículos
Tipo de puerta de barrera	Brazo recto / Brazo plegable / Brazo de cerca / Barrera publicitaria
Comunicación	Bluetooth / RS485
Tiempo de respuesta	≤ 100 ms
Válvula de alimentación	El valor de las emisiones de dióxido de carbono
Corriente media	Las partidas de los componentes de las máquinas de ensayo deberán estar equipadas con un dispositivo de ensayo.
Corriente de funcionamiento máxima	600 mA
Potencia media	1.2W@12V
Materiales para la vivienda	PC + aleación de aluminio
Tamaño del producto	73.5 * 110.9 * 32.8 mm
Calificación de protección	Protección IP66
Temperatura de funcionamiento	-40 °C a +80 °C

Definición del cableado

Color del alambre	Función
El rojo	+12-24V de corriente continua
Negro	El GND
El verde	Se trata de un sistema de control de las emisiones de gases de escape.
Amarillo	Se aplican las siguientes condiciones:
El azul	El Consejo Europeo
Blanco	No
Marrón	Reservado
Naranja	Reservado

Aplicaciones

Puertas de barreras de estacionamiento
Entradas y salidas del estacionamiento
Control de acceso al garaje subterráneo
Puertas de estacionamiento para comunidades residenciales
Sistemas de estacionamiento de edificios comerciales
Gestión de las entradas de los vehículos
Puertas de barrera de brazo recto
Puertas de barrera de brazos plegables
Puertas de barreras de cercas
Puertas barreras de publicidad
Protección contra el aplastamiento de la puerta de barrera
Detección del disparador del vehículo

Notas de instalación

El radar está instalado en el lado del armario de la puerta de barrera, según la referencia de instalación del manual, el orificio de apertura es Φ17 mm,la distancia horizontal desde el gabinete de la barrera es de aproximadamente 23-33cm, y la distancia del orificio fijo del suelo varía según el tamaño de la barrera.

Puntos de instalación recomendados:

Instalar el radar en el lado del armario de la puerta de barrera frente a la zona del brazo de la barrera
Mantenga el área de detección por radar alineada con la zona de protección del brazo de barrera
Configure el tipo y la dirección correctos del brazo de barrera en la aplicación
Realizar el aprendizaje de fondo después de la instalación y el ajuste de parámetros
Mantener a las personas y vehículos alejados de la zona de detección durante el aprendizaje de antecedentes
Guardar configuración después de completar todas las configuraciones de parámetros

Preguntas frecuentes

¿Para qué se utiliza principalmente RD79-6M?

RD79-6M se utiliza principalmente para puertas de barrera de estacionamiento para proporcionar protección contra aplastamiento y detección de disparos para vehículos y peatones.

¿Qué frecuencia usa RD79-6M?

RD79-6M opera a una frecuencia de radar de onda milimétrica de 79 a 81 GHz.

¿Puede RD79-6M reemplazar un detector de bucle tradicional?

En muchas aplicaciones de puertas de barrera, el RD79-6M se puede usar como un disparador basado en radar o una solución de detección anti-aplastamiento, especialmente donde la instalación de bucles de tierra es difícil.

¿Apoya la detección de peatones?

Sí, el radar soporta el modo de detección de vehículos y peatones y vehículos.

¿Qué tipos de brazos de barrera se admiten?

Apoya el brazo recto, el brazo plegable, el brazo de la cerca y las aplicaciones de puertas de barrera publicitarias.

¿Cómo está configurado el radar?

El radar se puede configurar a través de la aplicación GL Control mediante conexión Bluetooth. Los instaladores pueden establecer el modo del dispositivo, el tipo de barrera, la dirección del brazo, el objetivo de detección y el rango de detección.

¿Qué métodos de comunicación se apoyan?

RD79-6M es compatible con Bluetooth y comunicación RS485.

¿Cuál es el voltaje de trabajo?

El voltaje de trabajo es DC12-24V.

¿Es adecuado para uso al aire libre?

RD79-6M tiene una clasificación de protección IP66 y funciona desde -40°C hasta +80°C.

¿Apoya el aprendizaje de antecedentes?

Después de la instalación y la configuración de parámetros, el aprendizaje de fondo ayuda al radar a adaptarse al entorno del sitio y mejorar la estabilidad de detección.
