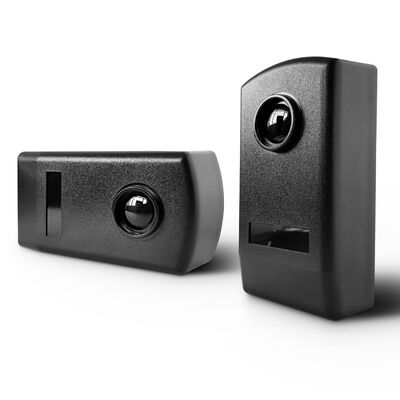

Sensor fotocélula infrarroja con protección IP65, anti-interferencia UV para puertas automáticas
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | El IR-20 |
| Documento | IR-20.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Tipo de producto | Sensor de fotocélula infrarroja | Principio de detección | Detección de haz infrarrojo |
|---|---|---|---|
| Tipo de sensor | Fotocélula de barrera TX y RX | Fuente de alimentación | 12/24 VCA/VCC |
| Sincronización de CA | Soportado a 12/24 VCA | Rango máximo de detección | 30m Interior o Exterior |
| Clasificación de protección | IP65 | Resistencia ligera | Anti-luz fuerte e interferencias UV. |
| Temperatura de funcionamiento | -30 ℃ a +60 ℃ | Salida de relé | NO/NC/COM |
| Tipo de instalación | Montado en la pared | Corriente de trabajo máxima TX | 25mA |
| Corriente de trabajo máxima RX | 35 mA | contacto de retransmisión | Máximo 500 mA a 48 VCA/CC |
| Resaltar | Sensor fotocélula infrarroja para puertas automáticas,Sensor fotocélula con protección IP65,Sensor fotocélula con anti-interferencia UV |
||
Descripción de producto
Sensor Fotoeléctrico Infrarrojo con Protección IP65 e Interferencia Anti UV para Puertas Automáticas
Descripción General del Producto
Detector de Movimiento Infrarrojo para Vigilancia Doméstica de 12V/24V CC con Certificación CE. Sensor de Haz Fotoeléctrico Activo Exterior para Vigilancia Doméstica de 12V/24V CC. Mejorando la Seguridad y Eficiencia con el Sensor Infrarrojo JUTAI IR-20.
Características Principales
- Sensor fotoeléctrico infrarrojo de haz pasante para protección de seguridad de puertas y barreras
- Rango máximo de detección de 20m para aplicaciones interiores y exteriores
- Fuente de alimentación de 12/24VAC/VDC para una instalación flexible
- Protección exterior mejorada IP65 para entornos de acceso a puertas
- Resistencia a la luz intensa e interferencia UV para regiones de los EAU y de alta temperatura
- La función de sincronización de CA admite dos pares trabajando juntos sin interferencias
- Salida de relé NO / NC / COM para una fácil conexión con controladores de puerta
- El transmisor (TX) solo requiere entrada de alimentación, el receptor (RX) proporciona entrada de alimentación y salida de relé
- Carcasa negra compacta adecuada para puertas automáticas y barreras de estacionamiento
- Indicación LED de estado en el receptor para alineación y solución de problemas
Escenarios de Aplicación
- Puertas correderas automáticas
- Puertas batientes
- Puertas de garaje
- Barreras de estacionamiento
- Entradas de comunidades residenciales
- Control de acceso a edificios comerciales
- Protección de seguridad de puertas industriales
- Detección de seguridad de puertas exteriores en regiones de los EAU y Oriente Medio
Parámetros Técnicos
| Modelo | IR-20M |
| Tipo de Producto | Sensor Fotoeléctrico Infrarrojo |
| Principio de Detección | Detección de Haz Pasante Infrarrojo |
| Estructura del Sensor | Transmisor TX + Receptor RX |
| Fuente de Alimentación | 12/24VAC/VDC |
| Sincronización de CA | Soportado, solo con 12/24VAC |
| Rango Máximo de Detección | 20m Interior o Exterior |
| Clasificación de Protección | Versión Mejorada IP65 |
| Resistencia a la Interferencia Lumínica | Resistencia a la Luz Intensa e Interferencia UV |
| Entorno Adecuado | EAU / Oriente Medio / Zonas Exteriores de Alta Temperatura |
| Temperatura de Operación | -10℃ a +60℃ según manual original |
| Corriente Máxima de Trabajo TX | 25mA |
| Corriente Máxima de Trabajo RX | 35mA |
| Contacto Máximo del Relé | Máximo 500mA a 48VAC/DC |
| Salida de Relé | NO / NC / COM |
| Estado del LED del Receptor | El LED indica interrupción del haz y respuesta del relé |
| Tipo de Instalación | Montaje en Pared |
| Color de la Carcasa | Negro |
| Aplicación | Puerta Corredera, Puerta Batiente, Puerta de Garaje, Barrera, Sistema de Control de Acceso |
| Paquete | Cartón |
| Marca | JUTAI |
| Origen | China |
Imágenes del Producto
Definición de Cableado
| Terminal TX 1 | Entrada de Alimentación 12/24VAC/DC |
| Terminal TX 2 | +12VAC/DC |
| Terminal TX 3 | +24VAC/DC |
| Terminal RX 1 | Entrada de Alimentación 12/24VAC/DC |
| Terminal RX 2 | +12VAC/DC |
| Terminal RX 3 | +24VAC/DC |
| Terminal RX 4 | COM / Común |
| Terminal RX 5 | NC / Normalmente Cerrado |
| Terminal RX 6 | NO / Normalmente Abierto |
Instrucciones de Instalación
- Acceda al interior levantando el panel frontal del fotocélula
- Inserte los cables en las ranuras designadas y fije firmemente la base a la pared
- Elija métodos de montaje adecuados para paredes o superficies metálicas
- Conecte los cables y la alimentación dentro del rango de voltaje especificado (12-24V DC/AC)
- Alinee correctamente el fotocélula: el LED rojo debe permanecer apagado cuando esté configurado correctamente
- Verifique la respuesta del relé interrumpiendo el haz infrarrojo
- Reemplace el panel frontal y asegúrelo con los tornillos proporcionados
Ventajas y Características
- Integración perfecta con varios sistemas de control de puertas
- Soluciones de montaje flexibles, incluida la integración en el borde de la puerta
- Medidas de seguridad fiables para puertas y portones automáticos
- Alcance de aplicación versátil para diversos entornos
- Capacidades de detección de precisión para la prevención de accidentes
- Rendimiento eficiente con bajo consumo de energía
- Durabilidad en condiciones adversas con clasificación impermeable IP67
El Sensor Infrarrojo JUTAI IR-20 se erige como un pináculo de seguridad y eficiencia en diversas aplicaciones. Con sus características avanzadas, capacidades de detección precisas y un proceso de instalación fácil de usar, el IR-20 ofrece un rendimiento inigualable para garantizar la seguridad y la comodidad en diversos entornos, consolidando su papel como un componente indispensable de los sistemas modernos de control de acceso y seguridad.
