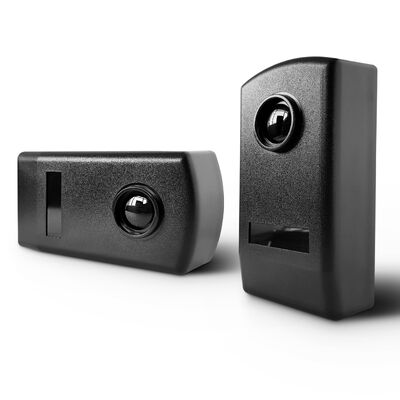

Sensor de fotocélulas infrarrojas IR-20 con protección IP65 con rango de detección de 20 m e interferencia anti-UV para puertas automáticas
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | El IR-20 |
| Documento | IR-20.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Principio de detección | Detección de haz infrarrojo | Temperatura de funcionamiento | -30 ℃ a +60 ℃ |
|---|---|---|---|
| Clasificación de protección | IP65 | Rango máximo de detección | 20m Interior o Exterior |
| Fuente de alimentación | 12/24 VCA/VCC | contacto de retransmisión | Máximo 500 mA a 48 VCA/CC |
| Resaltar | Sensor fotocélula infrarroja para puertas automáticas,Sensor fotocélula con protección IP65,Sensor fotocélula con anti-interferencia UV |
||
Descripción de producto
Sensor de fotocélula infrarroja con protección IP65 Interferencia anti-UV para puertas automáticas
Resumen del producto
DC12V/24V Detector de movimiento de haz infrarrojo de vigilancia en el hogar certificado CE.
Características clave
- Sensor de fotocélulas infrarrojas para protección de seguridad de puertas y barreras
- Rango máximo de detección de 20 m para aplicaciones interiores y exteriores
- Fuente de alimentación 12/24VAC/VDC para instalaciones flexibles
- Protección exterior mejorada IP65 para entornos de acceso a puertas
- Resistencia fuerte a la luz y a las interferencias UV para los EAU y las regiones de alta temperatura
- La función de sincronización AC permite que dos pares trabajen juntos sin interferencias.
- Salida de relé NO / NC / COM para una fácil conexión con los controladores de puertas
- TX sólo requiere entrada de energía, RX proporciona entrada de energía y salida de relé
- Casilla negra compacta adecuada para puertas automáticas y barreras de estacionamiento
- Indicación del estado del LED en el receptor para la alineación y resolución de problemas
Escenarios de aplicación
- Puertas correderas automáticas
- Puertas giratorias
- Puertas de garaje
- Puertas de barreras de estacionamiento
- Entradas de las comunidades residenciales
- Control de acceso a edificios comerciales
- Protección de seguridad de puertas industriales
- Detección de seguridad de puertas exteriores en las regiones de EAU y Oriente Medio
Parámetros técnicos
| Modelo | IR-20M |
| Tipo de producto | Sensor de fotocélulas infrarrojas |
| Principio de detección | Detección de rayos infrarrojos |
| Estructura del sensor | Transmisor TX + receptor RX |
| Fuente de alimentación | El valor de las emisiones de CO2 será el mismo que el valor de las emisiones de CO2. |
| Sincronización AC | Apoyado, sólo con 12/24VAC |
| Rango máximo de detección | 20 m en el interior o en el exterior |
| Calificación de protección | Versión mejorada IP65 |
| Resistencia a las interferencias luminosas | Anti luz fuerte e interferencia UV |
| Ambiente adecuado | Emiratos Árabes Unidos / Oriente Medio / Áreas al aire libre con altas temperaturas |
| Temperatura de funcionamiento | -10 °C a +60 °C |
| Corriente de trabajo máxima TX | 25 mA |
| Corriente de trabajo máxima RX | 35 mA |
| Contacto de relé máximo | El valor máximo de las emisiones de CO2 emitidas será de: |
| Salida del relé | No / NC / COM |
| Estado del receptor LED | LED indica la interrupción del haz y la respuesta del relé |
| Tipo de instalación | Montado en la pared |
| Color de la carcasa | Negro |
| Aplicación | Puerta corredera, puerta giratoria, puerta de garaje, puerta de barrera, sistema de control de acceso |
| Paquete | En cartón |
| Marca del producto | Las demás |
| Origen | China. |
Imágenes del producto
Definición del cableado
| Terminal 1 de TX | 12/24VAC/DC Entrada de energía |
| Terminal 2 del TX | +12VAC/DC |
| Terminal 3 de TX | +24VAC/DC |
| Terminal 1 de la línea RX | 12/24VAC/DC Entrada de energía |
| Terminal 2 de la línea RX | +12VAC/DC |
| Terminal 3 de la línea RX | +24VAC/DC |
| Terminal 4 de la línea RX | COM / Comunidad Europea |
| Terminal 5 de la línea RX | NC / Normalmente cerrado |
| Terminal 6 de la línea RX | No / Normalmente abierto |
Instrucciones de instalación
- Acceso al interior levantando el panel frontal de la fotocélula
- Introduzca cables en ranuras designadas y fije firmemente la base a la pared
- Elegir métodos de montaje adecuados para paredes o superficies metálicas
- Conectar cables y energía dentro del rango de voltaje especificado (12-24 V CC/AC)
- Alinear la fotocélula correctamente - el LED rojo debe permanecer apagado cuando está configurado correctamente
- Verifique la respuesta del relé interrumpiendo el haz infrarrojo
- Reemplazar el panel frontal y asegurar con tornillos proporcionados
Ventajas y características
- Integración perfecta con varios sistemas de control de puertas
- Soluciones de montaje flexibles, incluida la integración de los bordes de las puertas
- Medidas de seguridad fiables para puertas y puertas automáticas
- Ámbito de aplicación versátil para diversos entornos
- Capacidades de detección de precisión para la prevención de accidentes
- Rendimiento eficiente con bajo consumo de energía
- Durabilidad en condiciones adversas con clasificación de impermeabilidad IP67
El sensor de haz infrarrojo JUTAI IR-20 es el pináculo de seguridad y eficiencia en varias aplicaciones.y un proceso de instalación fácil de usar, el IR-20 ofrece un rendimiento incomparable para garantizar la seguridad y la comodidad en diversos entornos,consolidación de su papel como componente indispensable de los sistemas modernos de control de acceso y seguridad.
