Detector de bucle vehicular LD-200 de doble canal con rango de 20-2000uh y alimentación de 110-240VAC para gestión de estacionamiento

Lugar de origen	Porcelana
Nombre de la marca	JUTAI
Certificación	CE
Número de modelo	LD-200
Documento	LD-200.202.pdf
Cantidad de orden mínima	1
Precio	negotiable
Detalles de empaquetado	Dibujos animados
Tiempo de entrega	5 - 8 días hábiles
Condiciones de pago	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Capacidad de la fuente	1000 piezas por mes

Datos del producto

Requisitos de energía	110-240VAC (48 a 63 Hz)	Rango de giro automático	Entre 20 y 2000.
Sensibilidad	Seleccionable por 16 vías/ Más alto 0,010%Dl/L/Más bajo 2,56%	Temperadora de operación	-40 ~ +70 ℃
Tiempos de respuesta	Se aplicará el método de ensayo de las condiciones de ensayo.	Especificación	13.6 por 8.6 por 5.2
Resaltar	detector de circuito de doble canal , Detector de bucle para vehículos 20-2000uh , Detector de bucle de doble canal 110-240 VCA

Deja un mensaje

Descripción de producto

Detector de circuito de estacionamiento de doble canal LD-200 con detección de fallas en la bobina y respuesta rápida del vehículo

Resumen del producto

Detector de bucle de vehículos de doble bobina para la detección del conteo de vehículos y la gestión del estacionamiento.Sistema avanzado de detección de vehículos para aplicaciones de gestión de estacionamiento y control de acceso que opera a 110-240VAC (48 a 63 Hz).

Ventajas clave

Amplio rango de detección y alta sensibilidad:Detección precisa de varios vehículos con un amplio rango de detección de 15 a 2000μH
Función de restablecimiento automático:Mejora la estabilidad del sistema al restablecer automáticamente en caso de mal funcionamiento
Reconocimiento de dirección:Actividad precisa basada en la dirección de movimiento del vehículo
Protección contra rayos de 40000V:Una protección sólida garantiza una durabilidad a largo plazo
Amplio entorno de funcionamiento:Rendimiento estable de -40°C a +70°C

Funcionalidad central

Detección del vehículo:Detecta con precisión vehículos utilizando tecnología de detección inductiva basada en cambios en la inductancia

Reconocimiento de dirección:Identifica las direcciones específicas de movimiento del vehículo para un control preciso de la puerta

Reinicio automático:Elimina la intervención manual al restablecer automáticamente durante los fallos

Salida del relé:Proporciona señales de salida de relé para el control de puertas, gestión del tráfico y conteo de vehículos

Aplicaciones

Sistemas de gestión del tráfico
Automatización de puertas
Gestión de las instalaciones de estacionamiento
Sistemas de control de acceso
Control de semáforos
Contado y análisis de vehículos

Imágenes del producto

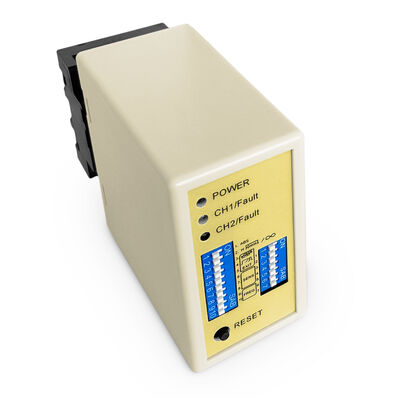

Detector de circuito inductivo de gestión de aparcamiento de vehículos de doble canal

Diagrama de conexión del detector de bucle

Interruptores de selección de sensibilidad

Indicadores y interruptores

El LED de potencia (RED):Se ilumina cuando está encendido.

Se indicará el número de LED de detección de CH1:

Continuidad: detección del vehículo
Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
Parpadeo rápido: circuito abierto de bucle o giros excesivos

LED de detección de CH2:

Continuidad: detección del vehículo
Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
Parpadeo rápido: circuito abierto de bucle o giros excesivos

Selección de la sensibilidad

Ajustes de sensibilidad y frecuencia mediante ajustes de interruptores de inclinación de 7 y 10 vías:

Los interruptores de penetración 6, 7, 8 controlan la sensibilidad de CH1 (0,8 a 0,015)
Los interruptores de penetración 3, 4, 5 controlan la sensibilidad al CH2 (0,8 a 0,015)

Selección de la función de bucle del canal 1

Establecimiento de funciones especiales

Selección de la sensibilidad CH1 y CH2

Configuración de la frecuencia

Nota del botón de restablecimiento:El LD-200 deberá restablecerse cada vez que se realice un cambio de configuración en los interruptores Dip.

Directrices para la instalación

Utilice alambres ferromagnéticos para la bobina de inducción (hasta 500 metros de longitud total)
Tamaño de corte de la bobina: Rectángulo de 1,0-2,0 m de longitud * 0,8-1,2 m de anchura
Evite los ángulos rectos en las esquinas
Mantener el enchufe y el enchufe del producto en dirección vertical durante la instalación

Visión general de la instalación de bobinas recomendada

Orientación adecuada de la instalación

Integración del sistema

Jutai LD200/202 Serie de detectores de bucle para vehículos de doble canalcon función de reconocimiento de dirección para aplicaciones de entrada y salida de un solo canal.

Componentes compatibles

JUTAI Controlador de una puerta (modelo AC-11)
El sistema de protección de las puertas JUTAI (modelo: BR-110)
Lector de RFID de largo alcance JUTAI (modelo: PUHF-9)
Las bobinas de bucle resistentes a altas temperaturas (modelo: JTHT-11)

Proceso de operación

Proceso de entrada

Actividad simultánea de la bobina del bucle:Ambas bobinas de bucle se presionan cuando el coche entra
Activar el lector de UHF:LD-200/202 activa el lector UHF en la entrada
Lectura de la tarjeta:El lector transmite la identificación al controlador a través de la salida de Wiegand
Verificación de identidad y apertura de la puerta:El controlador verifica la identificación y abre la barrera de la puerta
Entrada del vehículo:El brazo de la barrera se baja automáticamente después de que el vehículo pasa
Garantizar la seguridad:LD-100/102 proporciona funcionalidad de seguridad y anti-rompe

Proceso de salida

Activar el lector de UHF:Activadores LD-200/202 dentro del lector UHF
Verificación de identidad y apertura de la puerta:El controlador verifica la identificación y abre la barrera de salida
Fuera del vehículo:El brazo de la barrera se baja automáticamente después de que el vehículo pasa
Medidas de seguridad:LD-100/102 proporciona seguridad durante el proceso de salida

Reconocimiento de dirección

Asegura que el detector de circuito de doble canal no activa la señal de nuevo cuando el coche pasa por otro lector UHF, manteniendo registros precisos de entrada / salida.

Función de reconocimiento de dirección

Modo de trabajo independiente

El JUTAI LD-200/202 puede funcionar como dos detectores de circuito de un solo canal independientes para estacionamientos estándar de entrada y salida:

Una bobina de bucle activa el lector y lee la tarjeta
Otras bobinas de bucle proporcionan una función de barrera anti-aplastamiento
Beneficio de ahorro de costes mediante la reducción de los requisitos de hardware
