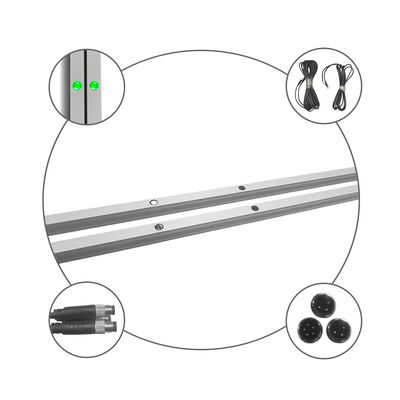

Cortina de seguridad para puertas industriales CG15-8L12 con rango de detección de 12 m, rejilla infrarroja de 8 haces y protección IP67

El JUTAI CG15-8L12 es una cortina de luz de seguridad fotoeléctrica de portales de almacenes compactos diseñada para puertas industriales de acción rápida, puertas de garaje, puertas de almacenamiento en frío, puertas seccionales,las persianas de rodillo y las puertas del muelle de carga.

Utiliza un sistema de detección infrarroja de 8 rayos combinado con tecnología de detección cruzada para formar una red de protección más amplia a través de la puerta.el peatón u otro obstáculo interrumpe la red infrarroja, el receptor cambia inmediatamente el estado de salida del relé y envía una señal de seguridad al controlador de la puerta.

El CG15-8L12 es especialmente adecuado para proyectos que requieren un sensor de seguridad de estilo Grid Mini compacto.Proporciona una solución alternativa para los fabricantes de portales de almacén e integradores de sistemas que buscan un perfil delgado, sensor de protección de puertas de larga distancia y resistente a las intemperie.

A diferencia de un sistema básico de fotocélulas de haz paralelo, el CG15-8L12 combina rayos infrarrojos horizontales y cruzados para crear una red de detección protectora más densa.

Este diseño ayuda a reducir las áreas ciegas entre los puntos ópticos individuales y mejora el reconocimiento de obstrucciones a través de la abertura del portal del almacén.

El transmisor y el receptor soportan una distancia de detección máxima de hasta 12 metros, lo que hace que el sensor sea adecuado para portales de almacén amplios, entradas de almacén y grandes aberturas del muelle de carga.

La carcasa de aluminio delgada se puede instalar dentro de la barandilla de la puerta o externamente en el marco de la puerta.

El sensor admite dos modos de funcionamiento:

Modo normal:Cualquier haz infrarrojo interrumpido cambia inmediatamente la salida de seguridad.

Modo oculto:Las obstrucciones fijas causadas por la barandilla de la puerta o la estructura de la puerta pueden ocultarse durante la instalación, lo que permite que el área de detección restante continúe funcionando normalmente.

Esta función es especialmente útil cuando la cortina de luz está instalada dentro de un carril de guía del portal del almacén.

La carcasa IP67 ayuda a proteger los componentes ópticos y electrónicos internos contra el polvo, la humedad y la exposición al agua.

Es adecuado para portales de almacenes, almacenes húmedos, entradas de almacenamiento en frío y aplicaciones de acceso al aire libre.

El perfil delgado de aleación de aluminio proporciona resistencia mecánica, resistencia a la corrosión y estabilidad a largo plazo en entornos industriales exigentes.

El receptor proporciona contactos de relé NO, NC y COM, lo que permite una fácil conexión con:

• Control de puertas industriales de acción rápida
• Control de puertas de garaje
• Los demás aparatos de control de pantallas
• Sistemas de control por control automático
• Equipo de control de acceso
• Circuitos de relevos de seguridad

La cortina de luz de seguridad fotoeléctrica consta de un transmisor infrarrojo y un receptor instalados en lados opuestos de la abertura de la puerta.

El transmisor emite múltiples rayos infrarrojos hacia el receptor.formando una zona de protección de tipo cuadrícula.

Cuando todos los haces son recibidos correctamente, el relé permanece en su estado de funcionamiento normal.

Cuando una carretilla elevadora, vehículo, peatón u objeto interrumpe la red de detección, el receptor cambia la salida del relé y envía una señal al controlador del portal del almacén.,volver a abrir o impedir el cierre de la puerta, según la lógica de la puerta programada.

En el modo normal, la interrupción de cualquier haz de infrarrojos activo genera una señal de salida.

Este modo se recomienda para la instalación externa en el marco de la puerta y para aplicaciones en las que la zona de detección completa debe permanecer activa.

Las aplicaciones típicas incluyen:

• Puertas de PVC de alta velocidad
• Puertas de garaje
• Puertas aéreas seccionales
• Puertas con persianas de rodillo
• Entradas del almacén
• Puertas del muelle de carga

El modo de ocultación está diseñado para: Cuando la cortina de luz esté instalada dentro del carril de guía de la puerta,la situación en la que el cuerpo de la puerta desciende y bloquea los rayos infrarrojos de arriba hacia abajo se considera modo normal y no activa el relé; Cuando un objeto bloquea la radiación infrarroja que no sea la bloqueada por la puerta, se activa la función de seguridad contra rotura para abrir la puerta

Detecta montacargas, vehículos, peatones y mercancías antes o durante el cierre de la puerta, ayudando al controlador de la puerta a detener o volver a abrir la puerta.

Proporciona detección de seguridad adicional de puertas para sistemas residenciales, comerciales y subterráneos de puertas de garaje.

La carcasa de aluminio IP67 es adecuada para ambientes húmedos, fríos y propensos a la condensación que se encuentran comúnmente alrededor de almacenes refrigerados.

Proporciona una red de detección infrarroja protectora alrededor de las áreas de carga logística y las entradas de acoplamiento del almacén.

Puede instalarse a lo largo del marco de la puerta o del carril de guía para controlar el área de cierre de las puertas seccionales aéreas.

Proporciona reconocimiento de obstrucciones para sistemas de puertas de persianas industriales y comerciales.

• Compact Grid Sensor de portales de almacén de estilo mini
• Red infrarroja de detección cruzada de 8 rayos
• Detección a larga distancia de hasta 12 m
• Profile de aluminio delgado de 1500 mm
• Modos de funcionamiento normales y ocultos
• Apto para el montaje de rieles internos o de marcos externos
• Construcción a prueba de polvo e agua IP67
• Salida del relé NO, NC y COM
• Respuesta rápida de detección de 30 ms
• Apto para vehículos, carretillas elevadoras y detección de peatones
• Fácil integración con los controladores de portales de almacén
• Posibilidad de personalización OEM y ODM

El CG15-8L12 está diseñado para proyectos de portales de almacén que normalmente utilizan sensores de cortina de luz de seguridad de red compacta o mini fotoeléctricos.

Su perfil delgado, detección de haz de detección cruzada, función de ocultación y salida de relé lo hacen adecuado para proyectos de reemplazo, producción de nuevas puertas y sistemas de seguridad de portales de almacén personalizados.

La compatibilidad con un controlador existente, la definición del cable, la lógica de salida y las dimensiones de instalación deben confirmarse antes de sustituir otro modelo o marca.

Instalar el transmisor y el receptor verticalmente en lados opuestos de la abertura de la puerta.

Asegúrese de que:

• Ambos perfiles están instalados a la misma altura.
• Las superficies ópticas se enfrentan.
• Los perfiles son paralelos y no retorcidos.
• La superficie de la instalación es rígida y resistente a las vibraciones.
• Los cables de potencia y de señal están separados de los cables de motor e inversor.
• La lógica de salida del relé se confirma antes de conectarse al controlador de la puerta.
• El Modo de ocultación se configura solo después de que el sensor esté correctamente alineado.
• La zona de detección completa se ensaya antes de poner en servicio la puerta.

• 1 × Transmisor infrarrojo
• 1 × Receptor infrarrojo
• Cables de conexión
• Accesorios de montaje
• Instrucciones de instalación
