Detector inductivo de vehículos de doble canal para barreras de estacionamiento y sistemas de control de acceso

Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo LD-200
Documento LD-200.202.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Capacidad de la fuente 1000 piezas por mes
Datos del producto
Detección de dirección Apoyado Tiempo de reinicio automático 10 minutos en modo normal
Fuente de alimentación LD-200 100-240 VCA Fuente de alimentación LD-202 12-24VAC/DC
canales de detección 2 canales Rango de sensibilidad 0,015% a 0,8%
Rango de frecuencia 20-100KHZ Niveles de frecuencia Alto / Medio-Alto / Medio-Bajo / Bajo
Modos de trabajo 6 modos seleccionables Niveles de sensibilidad 8 niveles por canal
Entradas de bucle Bucle CH1 + Bucle CH2 Método de detección Bucle de carretera inductivo
Resaltar

detector inductivo de vehículos de doble canal

,

detector de vehículos para barrera de estacionamiento

,

detector de bucle inductivo para control de acceso

Deja un mensaje
Descripción de producto
Detector de vehículos inductivo de doble canal para sistemas de control de acceso y puertas de salida de barreras de entrada de estacionamiento

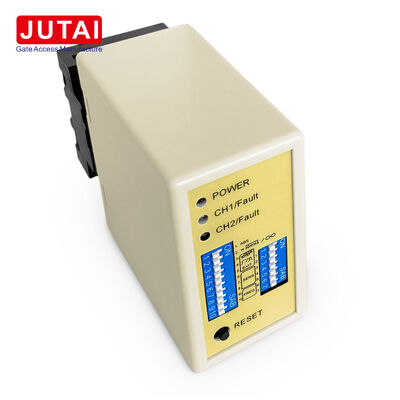

Dual Channel Inductive Vehicle Detector
Resumen de las aplicaciones

Este detector de vehículos inductivo está diseñado para entradas y salidas controladas de vehículos donde dos bucles de carretera gestionan el movimiento de automóviles, furgonetas, camiones y otros vehículos.La unidad supervisa el CH1 y el CH2 en una plataforma de doble canal, convirtiendo la actividad del bucle en señales de retransmisión para puertas de barrera o controladores de acceso conectados.

En las entradas de estacionamiento, el primer circuito detecta vehículos que se acercan mientras que el segundo confirma el paso.Cuando los bucles se instalan en secuencia, el detector determina la dirección de desplazamiento del vehículo de CH1 a CH2 o de CH2 a CH1.

Con salidas basadas en relevos, el detector se integra con controladores de barreras compatibles, paneles de control de estacionamiento y sistemas de acceso de vehículos que aceptan entradas de contacto seco o activadas por relevos.El controlador conectado determina acciones específicas como abrir, espera, cuenta o confirma el paso.

Seis modos de funcionamiento

El detector ofrece seis modos seleccionables a través de la configuración del interruptor DIP:

  • Salida de pulso relacionada con la dirección
  • Producción de presencia relacionada con la dirección
  • Función de presencia de CH1 y CH2 por separado
  • Impulso de salida cuando el vehículo entra en bucle
  • Impulso de salida después de que el vehículo salga de un bucle

Esta flexibilidad permite a los integradores de sistemas utilizar un solo detector en varios diseños de carril, desde zonas de presencia simples hasta aplicaciones sensibles a la dirección.

Ajuste de detección

Cada canal de bucle cuenta con ocho opciones de sensibilidad (0,015% a 0,8%) y cuatro selecciones de frecuencia a través de aproximadamente 20-100 kHz.Estos ajustes permiten a los instaladores optimizar el rendimiento del sistema para diseños de bucles específicos y reducir la interferencia de los bucles adyacentes.

Características básicas
  • Dos canales de circuito inductivo en un mismo detector
  • Reconocimiento de dirección a partir de la secuencia del bucle
  • Opciones de salida de presencia y pulso
  • Capacidad de operación independiente del canal
  • Ocho ajustes de sensibilidad para CH1 y CH2
  • Cuatro opciones de frecuencia
  • Reinicio automático y modos de presencia permanente
  • Mejora de la sensibilidad del remolque
  • Diagnóstico de fallos asistido por LED
Parámetros del sistema
Parámetro Especificación
Método de detección Circuito de carretera inductivo
Cuento de canales Dos canales
Terminos de bucle CH1 y CH2
Válvula LD-200 El valor de las emisiones de CO2 será el siguiente:
Ventilación LD-202 12-24VAC/DC
Sensibilidad del canal 8 opciones cada uno
Valores de sensibilidad 0El contenido de los productos químicos en el producto debe ser igual o superior a:
Selección de frecuencia Alto / Medio-alto / Medio-bajo / bajo
Distancia de frecuencia 20 a 100 kHz
Selección del modo 6 modos del interruptor DIP
Lógica direccional El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.
Funciones de relé Presencia / pulso dependiendo del modo
Reinicie el comportamiento Presencia permanente o reinicio automático de aproximadamente 10 minutos
Estado de la falla Indicación LED
Aplicaciones de control de acceso
  • Control de las entradas de estacionamiento
  • Control de salida de estacionamiento
  • Caminos de puertas residenciales
  • Acceso de vehículos comerciales
  • Entradas de las instalaciones industriales
  • Lógica de dirección de tráfico de dos bucles
Directrices de puesta en marcha

La instalación adecuada del bucle es esencial para una detección inductiva confiable.El manual proporciona recomendaciones para el giro del bucle basadas en el perímetro del bucle y especifica la orientación vertical para la instalación del enchufe y la toma del detector.

Diagnóstico de error:Si el detector indica fallas en el bucle, compruebe si hay circuitos abiertos, cortocircuitos y un número incorrecto de vueltas del bucle antes de ajustar la frecuencia o volver a cablear.
Loop Detector Connection Diagram
Indicadores y LED de estado
  • El LED de potencia (RED):Se ilumina para indicar "Encendiendo"
  • LED de detección de CH1:
    • Activado: Detección de vehículo
    • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
    • Parpadeo rápido: circuito abierto de bucle o giros excesivos
  • LED de detección de CH2:
    • Activado: Detección de vehículo
    • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
    • Parpadeo rápido: circuito abierto de bucle o giros excesivos
Selección de la sensibilidad

La sensibilidad y el ajuste de frecuencia se facilitan mediante la configuración de interruptores de deslizamiento de 7 y 10 vías:

  • 8 ajustes de sensibilidad diferentes disponibles mediante la configuración del interruptor de penetración
  • Los interruptores de penetración 6, 7 y 8 regulan la sensibilidad de CH1 (0,8 a 0,015)
  • Los interruptores de penetración 3, 4 y 5 controlan la sensibilidad de CH2 (0,8 a 0,015)
Sensitivity Selection Diagram
Configuración del interruptor

Interruptor 1 (S1) - Selección de la función de bucle del canal 1:

  • DIP 1 y DIP 2: Aumento de sensibilidad especial para ambos remolques (ambos canales)
  • D3, D4, D5 y interruptor 2 D1, D2: Funciones especiales (modo 1, 2, 3 detección de dirección, modo 4, 5, 6 modo normal)
  • D6 y D7 y D8 y interruptor 2 D3 y D4 y D5: Selección de sensibilidad de CH1 y CH2 (ocho niveles)
  • D9 y D10 y Switch2 D6, D7: Selección de frecuencia (20 K a 100 KHz)
Nota del botón de restablecimiento:El LD-200 deberá restablecerse cada vez que se realice un cambio de configuración en los interruptores Dip.
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Directrices para la instalación
  • El tamaño de corte de la bobina debe ser rectangular: longitud de 1,0 a 2,0 metros, anchura de 0,8 a 1,2 metros
  • Evite los ángulos rectos en las esquinas tanto como sea posible
  • Utilice alambres ferromagnéticos para la bobina de inducción, con una longitud total de hasta 500 metros
  • Mantener el enchufe y el enchufe del producto en dirección vertical durante la instalación
Coil Installation Overview Installation Orientation
Integración del sistema

La serie de detectores de bucle de vehículos de doble canal JUTAI LD200/202, equipada con función de reconocimiento de dirección, es ideal para escenarios de entrada y salida de un solo canal cuando está integrada con:

  • JUTAI Controlador de una puerta (modelo AC-11)
  • El sistema de protección de las puertas JUTAI (modelo: BR-110)
  • Lector de RFID de largo alcance JUTAI (modelo: PUHF-9)
  • Las bobinas de bucle resistentes a altas temperaturas (modelo: JTHT-11)
System Integration Diagram
Principio de trabajo
Proceso de entrada
  1. El coche entra en la comunidad / estacionamiento, presionando dos bobinas de lazo simultáneamente
  2. LD-200/202 activa el lector UHF en la entrada
  3. El lector UHF lee el ID de la tarjeta y lo envía al controlador a través de la salida Wiegand
  4. El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
  5. El coche entra, el brazo de barrera baja automáticamente.
  6. LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Proceso de salida
  1. Salida del coche de la comunidad / estacionamiento, pasando dentro del lector UHF
  2. LD-200/LD-202 activa el lector UHF para leer la tarjeta y enviar la identificación al controlador
  3. El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
  4. Salidas del coche, el brazo de barrera baja automáticamente
  5. LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Reconocimiento de dirección

La función de reconocimiento de dirección garantiza que el detector de circuito de doble canal no activa la señal de nuevo cuando el vehículo pasa junto a otro lector UHF.registrando únicamente los registros de entrada o salida en el sistema.

Working Principle Diagram
Modo de funcionamiento independiente

El detector de bucle de doble canal JUTAI LD-200/202 también puede funcionar como dos detectores de bucle de un solo canal independientes, adecuados para estacionamientos estándar de entrada y salida.Esta configuración proporciona beneficios de ahorro de costes al reducir los costes de hardware asociados con el uso de detectores separados para cada función.

Independent Operation Diagram
Additional Application Diagram 1 Additional Application Diagram 2
