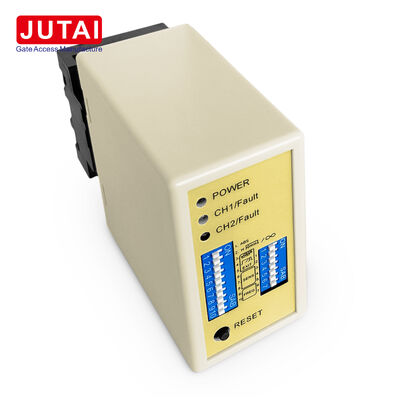

Detector de circuito de estacionamiento de dos canales LD-200 con salida de presencia de reconocimiento de dirección y de retransmisión de pulsos

El LD-200 combina dos entradas de bucle de estacionamiento con lógica de relé configurable para aplicaciones de presencia, pulso y dirección del vehículo.Este detector está diseñado para puertas de barrera y gabinetes de control de estacionamiento donde CH1 y CH2 requieren un monitoreo por un solo dispositivo con un comportamiento de salida diferente basado en la secuencia de carril..

En el modo independiente, ambos canales funcionan como detectores de presencia de vehículo separados.el relé correspondiente produce salida cuando los vehículos entran o salen de los buclesEn los modos direccionales, el detector utiliza la secuencia de activación CH1 y CH2 para determinar la dirección de viaje y generar respuestas de relé programadas.

Esto hace que el LD-200 sea ideal para los instaladores que necesitan un detector de doble canal para cubrir múltiples funciones de estacionamiento en lugar de seleccionar diferentes detectores para varios diseños de carril.

• Solicitud de apertura de barrera
• Monitoreo de la presencia del vehículo
• Confirmación de paso
• Lógico de dirección de entrada/salida
• Detección de dos zonas
• Generación de señal de flujo del vehículo

Para la detección direccional, dos bucles separados se alinean con la trayectoria del vehículo y se separan aproximadamente 1 metro.Los instaladores deben verificar ambos bucles por separado., seleccione la sensibilidad adecuada y elija diferentes ajustes de frecuencia cuando los bucles cercanos crean interferencias.

• El LED de potencia (RED):Se ilumina para indicar "Encendiendo"
• LED de detección de CH1:
  • Activado: Detección de vehículo
  • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
  • Parpadeo rápido: circuito abierto de bucle o giros excesivos
• LED de detección de CH2:
  • Activado: Detección de vehículo
  • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
  • Parpadeo rápido: circuito abierto de bucle o giros excesivos

La sensibilidad y el ajuste de frecuencia se facilitan mediante la configuración de interruptores de deslizamiento de 7 y 10 vías:

• 8 ajustes de sensibilidad diferentes disponibles mediante la configuración del interruptor de penetración
• Los interruptores de penetración 6, 7 y 8 regulan la sensibilidad de CH1 (0,8 a 0,015)
• Los interruptores de penetración 3, 4 y 5 controlan la sensibilidad de CH2 (0,8 a 0,015)

Interruptor 1 (S1) - Selección de la función de bucle del canal 1:

• DIP 1 y DIP 2: Aumento de sensibilidad especial para ambos remolques (ambos canales)
• D3, D4, D5 y interruptor 2 D1, D2: Funciones especiales (modo 1, 2, 3 detección de dirección, modo 4, 5, 6 modo normal)
• D6 y D7 y D8 y interruptor 2 D3 y D4 y D5: Selección de sensibilidad de CH1 y CH2 (ocho niveles)
• D9 y D10 y Switch2 D6, D7: Selección de frecuencia (20 K a 100 KHz)

• El tamaño de corte de la bobina debe ser rectangular: longitud de 1,0 a 2,0 metros, anchura de 0,8 a 1,2 metros
• Evite los ángulos rectos en las esquinas tanto como sea posible
• Utilice alambres ferromagnéticos para la bobina de inducción, con una longitud total de hasta 500 metros
• Mantener el enchufe y el enchufe del producto en dirección vertical durante la instalación

La serie de detectores de bucle de vehículos de doble canal JUTAI LD200/202, equipada con función de reconocimiento de dirección, es ideal para escenarios de entrada y salida de un solo canal cuando está integrada con:

• JUTAI Controlador de una puerta (modelo AC-11)
• El sistema de protección de las puertas JUTAI (modelo: BR-110)
• Lector de RFID de largo alcance JUTAI (modelo: PUHF-9)
• Las bobinas de bucle resistentes a altas temperaturas (modelo: JTHT-11)

Reconocimiento de dirección:La función de reconocimiento de dirección garantiza que el detector de circuito de doble canal no activa la señal de nuevo cuando el vehículo pasa junto a otro lector UHF.registrando únicamente los registros de entrada o salida en el sistema.

El detector de bucle de doble canal JUTAI LD-200/202 también puede funcionar como dos detectores de bucle de un solo canal independientes, adecuados para estacionamientos estándar de entrada y salida.Esta configuración proporciona beneficios de ahorro de costes al reducir los costes de hardware asociados con el uso de detectores separados para cada función.
