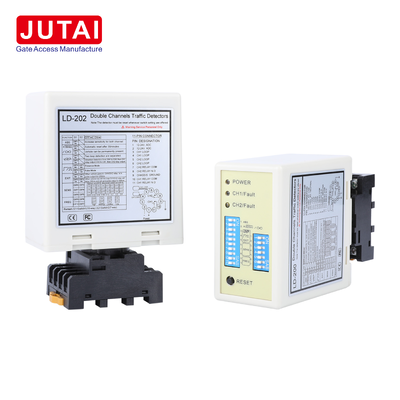

Detector de vehículos de estacionamiento de doble canal con frecuencia ajustable de 20-100 kHz y 8 niveles de sensibilidad
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | JUTAI |
| Certificación | CE |
| Número de modelo | LD-200 |
| Documento | LD-200.202.pdf |
| Cantidad de orden mínima | 1 |
| Precio | negotiable |
| Detalles de empaquetado | Dibujos animados |
| Tiempo de entrega | 5 - 8 días hábiles |
| Condiciones de pago | T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay |
| Capacidad de la fuente | 1000 piezas por mes |
Datos del producto
| Modelo | LD-200 / LD-202 | Entradas de bucle | Bucle CH1 + Bucle CH2 |
|---|---|---|---|
| Rango de frecuencia | 20-100KHZ | Niveles de frecuencia | Alto / Medio-Alto / Medio-Bajo / Bajo |
| canales de detección | 2 canales | LD-202 Energía | 12-24VAC/DC |
| Rango de sensibilidad | 0,015% a 0,8% | Potencia LD-200 | 100-240 VCA |
| Modos de trabajo | 6 modos seleccionables | Niveles de sensibilidad | 8 niveles por canal |
| Tiempo de reinicio automático | 10 minutos en modo normal | Detección de dirección | Apoyado |
| Resaltar | detector de circuito de doble canal,detector de vehículos de frecuencia ajustable,detector de estacionamiento con niveles de sensibilidad |
||
Descripción de producto
Detector de vehículos de aparcamiento de doble canal con frecuencia ajustable de 20-100 kHz y 8 niveles de sensibilidad
Ocho niveles de sensibilidad
Los valores de sensibilidad seleccionables van desde el 0,015% (más alto) hasta el 0,8% (más bajo).
Ajuste de frecuencia de 20-100 kHz
Cuatro grupos de frecuencias: alta, media alta, media baja y baja. Ayuda a minimizar la interferencia mutua entre sistemas de detección adyacentes.
Funciones de doble canal
Seis modos de trabajo seleccionables proporcionan salidas de presencia, salidas de pulso y comportamientos direccionales para una lógica avanzada de entrada / salida.
Funciones adicionales
- Aproximadamente 10 minutos de restablecimiento automático en modo normal
- Modo de presencia permanente
- Mejora de la sensibilidad del remolque
- LED de detección de CH1 y CH2 separados
- Indicación de diagnóstico de bucle abierto/corto
- Configuración del interruptor DIP con reinicio después de ajustar cambios
Datos eléctricos y funcionales
| Parámetro | Especificación |
|---|---|
| Tipo de detector | Detector de vehículos de aparcamiento de dos canales |
| Entradas del bucle | 2 |
| Niveles de sensibilidad | 8 por canal |
| Valores de sensibilidad | 0Entre el 0,015% y el 0,8% |
| Rango de frecuencia | 20 a 100 kHz |
| Configuración de frecuencia | 4 bandas |
| Modos de trabajo | 6 |
| Detección de dirección | Apoyados |
| Detección de presencia | Apoyados |
| Logic del pulso | Apoyados |
| Reinicio automático | Aproximadamente 10 minutos. |
| Presencia permanente | Apoyados |
| Aumento de la sensibilidad del remolque | Apoyados |
| Indicación de CH1 / CH2 | El LED |
| Indicación de falla del bucle | LED de parpadeo lento o rápido |
| Válvula LD-200 | El valor de las emisiones de CO2 será el siguiente: |
| Ventilación LD-202 | 12-24VAC/DC |
Las aplicaciones más adecuadas
- Estacionamientos de circuitos múltiples
- Puertas de barrera con dos zonas de detección
- Carreteras de estacionamiento adyacentes que requieren separación de frecuencias
- Sistemas de acceso del vehículo
- Detección direccional de entrada/salida
- Áreas de aparcamiento comerciales y residenciales
Valor para solucionar problemas
El comportamiento del LED ayuda a la puesta en marcha. El parpadeo lento indica un cortocircuito o giros de bucle insuficientes, mientras que el parpadeo más rápido indica un bucle abierto o muchos giros.Ajuste de la frecuencia y corrección de los giros de bucle según sea necesario.
Indicadores y interruptores
- El LED de potencia (RED):Se ilumina para indicar "Encendiendo"
- LED de detección de CH1:
- Activado: Detección de vehículo
- Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
- Parpadeo rápido: circuito abierto de bucle o giros excesivos
- LED de detección de CH2:
- Activado: Detección de vehículo
- Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
- Parpadeo rápido: circuito abierto de bucle o giros excesivos
Selección de la sensibilidad
La sensibilidad y el ajuste de frecuencia se facilitan a través de configuraciones de interruptor de inclinación de 7 y 10 vías.
Configuración del interruptor
Interruptor 1 (S1) - Selección de la función de bucle del canal 1:
- DIP 1 y DIP 2: Aumento de sensibilidad especial para ambos remolques (ambos canales)
- D3, D4, D5 y interruptor 2 D1, D2: Funciones especiales (modo 1, 2, 3 detección de dirección, modo 4, 5, 6 modo normal)
- D6 y D7 y D8 y interruptor 2 D3 y D4 y D5: Selección de sensibilidad de CH1 y CH2 (ocho niveles)
- D9 y D10 y Switch2 D6, D7: Selección de frecuencia (20 K a 100 KHz)
Nota del botón de restablecimiento:El LD-200 deberá restablecerse cada vez que se realice un cambio de configuración en los interruptores Dip.
Directrices para la instalación
- El tamaño de corte de la bobina debe ser rectangular: longitud de 1,0 a 2,0 metros, anchura de 0,8 a 1,2 metros
- Evite los ángulos rectos en las esquinas tanto como sea posible
- Utilice alambres ferromagnéticos para la bobina de inducción, con una longitud total de hasta 500 metros
- Mantener el enchufe y el enchufe del producto en dirección vertical durante la instalación
Integración del sistema
La serie de detectores de bucle de vehículos de doble canal JUTAI LD200/202, equipada con función de reconocimiento de dirección, es ideal para escenarios de entrada y salida de un solo canal cuando está integrada con:
- JUTAI Controlador de una puerta (modelo AC-11)
- El sistema de protección de las puertas JUTAI (modelo: BR-110)
- Lector de RFID de largo alcance JUTAI (modelo: PUHF-9)
- Las bobinas de bucle resistentes a altas temperaturas (modelo: JTHT-11)
Principio de trabajo
Proceso de entrada
- El coche entra en la comunidad / estacionamiento, presionando dos bobinas de lazo simultáneamente
- LD-200/202 activa el lector UHF en la entrada
- El lector UHF lee el ID de la tarjeta y lo envía al controlador a través de la salida Wiegand
- El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
- El coche entra, el brazo de barrera baja automáticamente.
- LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Proceso de salida
- Salida del coche de la comunidad / estacionamiento, pasando dentro del lector UHF
- LD-200/LD-202 activa el lector UHF para leer la tarjeta y enviar la identificación al controlador
- El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
- Salidas del coche, el brazo de barrera baja automáticamente
- LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Reconocimiento de dirección
La función de reconocimiento de dirección garantiza que el detector de circuito de doble canal no activa la señal de nuevo cuando el vehículo pasa junto a otro lector UHF.registrando únicamente los registros de entrada o salida en el sistema.
Modo de funcionamiento independiente
El detector de bucle de doble canal JUTAI LD-200/202 también puede funcionar como dos detectores de bucle de un solo canal independientes, adecuados para estacionamientos estándar de entrada y salida.Esta configuración proporciona beneficios de ahorro de costos al reducir los costos de hardware.
