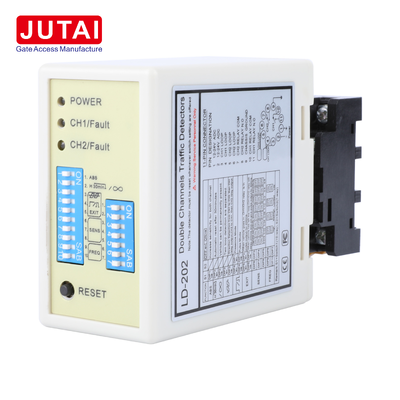

LD-200 LD-202 Detector de circuito de conducción de doble canal de vehículos AC DC Versiones para detección de barreras de estacionamiento y dirección

Lugar de origen Porcelana
Nombre de la marca JUTAI
Certificación CE
Número de modelo LD-200
Documento LD-200.202.pdf
Cantidad de orden mínima 1
Precio negotiable
Detalles de empaquetado Dibujos animados
Tiempo de entrega 5 - 8 días hábiles
Condiciones de pago T/T, L/C, D/A, D/P, Western Union, Paypal, Alipay
Capacidad de la fuente 1000 piezas por mes
Datos del producto
canales de detección 2 canales Potencia LD-200 100-240 VCA
LD-202 Energía 12-24VAC/DC Rango de sensibilidad 0,015% a 0,8%
Rango de frecuencia 20-100KHZ Niveles de frecuencia Alto / Medio-Alto / Medio-Bajo / Bajo
Modos de trabajo 6 modos seleccionables Niveles de sensibilidad 8 niveles por canal
Tiempo de reinicio automático 10 minutos en modo normal Entradas de bucle Bucle CH1 + Bucle CH2
Salidas de relé CH1 COM/NO; CH2 COM/NO Tecnología de detección Detección de vehículos con bucle inductivo
Resaltar

detector de circuito de doble canal

,

detector de bucle del vehículo para barrera de estacionamiento

,

Detector de circuito de CADC para la detección de dirección

Deja un mensaje
Descripción de producto
LD-200 LD-202 Detector de circuito de conducción de doble canal de vehículos AC DC Versiones para detección de barreras de estacionamiento y dirección
Resumen del producto
LD-200 LD-202 Dual Channel Vehicle Loop Detector

La serie LD-200 / LD-202 proporciona el mismo concepto de detección de vehículos de doble canal en dos versiones de alimentación.Esto permite a un integrador del sistema de estacionamiento seleccionar el detector que coincide con la potencia disponible dentro de la barrera o el gabinete de control de acceso sin cambiar el concepto básico de funcionamiento de doble bucle.

Ambas versiones aceptan dos bucles inductivos, CH1 y CH2, y pueden utilizarse para la detección independiente de la presencia del vehículo o para la lógica direccional cuando los bucles están dispuestos en secuencia.Por lo tanto, la serie es adecuada para barreras de estacionamiento, entradas de control de acceso, carriles de salida y otros proyectos que requieren dos zonas de detección.

Características clave
  • Dos entradas de bucle independientes
  • Detección de dirección del vehículo
  • Seis modos de trabajo seleccionables
  • Función de transmisión de presencia y pulso
  • Ocho niveles de sensibilidad por canal
  • Cuatro selecciones de frecuencia a través de aproximadamente 20-100 kHz
  • Reinicio automático y modos de presencia permanente
  • Función de aumento de la sensibilidad del remolque
  • Detección y indicación de fallas de circuito basadas en LED
Guía de selección de modelos

Elegir LD-200 cuando el gabinete de control proporciona 100-240 VAC. Elegir LD-202 cuando la fuente disponible es 12-24 VAC/DC.La selección debe basarse en los requisitos de arquitectura de potencia y cableado del proyecto.Otras funciones de detección de vehículos siguen basadas en el mismo principio de doble canal descrito en el manual de la serie.

Especificaciones técnicas
Parámetro Especificación
Serie Los datos de los datos de los Estados miembros deben estar disponibles.
Canales de detección 2
Potencia LD-200 El valor de las emisiones de CO2 será el siguiente:
LD-202 Potencia 12-24VAC/DC
Entradas del bucle El CH1 + el CH2
Sensibilidad 8 niveles por canal
Rango de sensibilidad 0.015%-0.8%
Frecuencia 20 a 100 kHz
Opciones de frecuencia Alto / Medio-alto / Medio-bajo / bajo
Modos seleccionables 6
Detección de dirección - ¿ Qué?
Detección de presencia independiente - ¿ Qué?
Lógico de salida de pulso - ¿ Qué?
Reinicio automático Aproximadamente 10 minutos.
Presencia permanente - ¿ Qué?
Función de sensibilidad del remolque - ¿ Qué?
Salidas del relé Se aplicará el método de evaluación de la calidad de los productos.
Referencia de la instalación
Perímetro del bucle Giros recomendados
Entre 3 y 4 metros 6 vueltas
Entre 4 y 6 metros 5 vueltas
Entre 6 y 10 metros 4 vueltas
Entre 10 y 20 metros. 3 vueltas
20 m y más 2 vueltas

Para un diseño típico de detección de dirección de doble bucle, CH1 y CH2 se instalan como bucles de detección separados en secuencia a lo largo del carril.La ilustración manual muestra aproximadamente 1 m entre los dos buclesDespués de la instalación, el detector debe reiniciar cada vez que se cambien los ajustes del interruptor DIP.

Diagrama de conexión
Loop Detector Connection Diagram
Indicadores y seguimiento del estado
  • El LED de potencia (RED):Se ilumina para indicar "Encendiendo"
  • LED de detección de CH1:
    • Activado: Detección de vehículo
    • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
    • Parpadeo rápido: circuito abierto de bucle o giros excesivos
  • LED de detección de CH2:
    • Activado: Detección de vehículo
    • Parpadeo lento: cortocircuito del bucle o torsiones insuficientes
    • Parpadeo rápido: circuito abierto de bucle o giros excesivos
Configuración de sensibilidad

La sensibilidad y el ajuste de frecuencia se facilitan mediante la configuración de interruptores de deslizamiento de 7 y 10 vías:

  • 8 ajustes de sensibilidad diferentes disponibles mediante la configuración del interruptor de penetración
  • Los interruptores de penetración 6, 7 y 8 regulan la sensibilidad de CH1 (0,8 a 0,015)
  • Los interruptores de penetración 3, 4 y 5 controlan la sensibilidad de CH2 (0,8 a 0,015)
Sensitivity Selection Diagram
Detalles de la configuración del interruptor

Interruptor 1 (S1) - Selección de la función de bucle del canal 1:

  • DIP 1 y DIP 2: Aumento de sensibilidad especial para ambos remolques (ambos canales)
  • D3, D4, D5 y interruptor 2 D1, D2: Funciones especiales (modo 1, 2, 3 detección de dirección, modo 4, 5, 6 modo normal)
  • D6 y D7 y D8 y interruptor 2 D3 y D4 y D5: Selección de sensibilidad de CH1 y CH2 (ocho niveles)
  • D9 y D10 y Switch2 D6, D7: Selección de frecuencia (20 K a 100 KHz)
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Nota del botón de restablecimiento:El LD-200 deberá restablecerse cada vez que se realice un cambio de configuración en los interruptores Dip.
Directrices para la instalación
  • El tamaño de corte de la bobina debe ser rectangular: longitud de 1,0 a 2,0 metros, anchura de 0,8 a 1,2 metros
  • Evite los ángulos rectos en las esquinas tanto como sea posible
  • Utilice alambres ferromagnéticos para la bobina de inducción, con una longitud total de hasta 500 metros
  • Mantener el enchufe y el enchufe del producto en dirección vertical durante la instalación
Coil Installation Overview Installation Orientation
Integración del sistema

La serie de detectores de bucle de vehículos de doble canal JUTAI LD200/202, equipada con función de reconocimiento de dirección, es ideal para escenarios de entrada y salida de un solo canal cuando está integrada con:

  • JUTAI Controlador de una puerta (modelo AC-11)
  • El sistema de protección de las puertas JUTAI (modelo: BR-110)
  • Lector de RFID de largo alcance JUTAI (modelo: PUHF-9)
  • Las bobinas de bucle resistentes a altas temperaturas (modelo: JTHT-11)
System Integration Diagram
Principio de trabajo
Proceso de entrada
  1. El coche entra en la comunidad / estacionamiento, presionando dos bobinas de lazo simultáneamente
  2. LD-200/202 activa el lector UHF en la entrada
  3. El lector UHF lee el ID de la tarjeta y lo envía al controlador a través de la salida Wiegand
  4. El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
  5. El coche entra, el brazo de barrera baja automáticamente.
  6. LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Proceso de salida
  1. Salida del coche de la comunidad / estacionamiento, pasando dentro del lector UHF
  2. LD-200/LD-202 activa el lector UHF para leer la tarjeta y enviar la identificación al controlador
  3. El controlador verifica la validez de la identificación y transmite la señal de salida para abrir la barrera de la puerta
  4. Salidas del coche, el brazo de barrera baja automáticamente
  5. LD-100/102 proporciona funcionalidad de seguridad y anti-rompe
Reconocimiento de dirección

La función de reconocimiento de dirección garantiza que el detector de circuito de doble canal no activa la señal de nuevo cuando el vehículo pasa junto a otro lector UHF.registrando únicamente los registros de entrada o salida en el sistema.

Working Principle Diagram
Modo de funcionamiento independiente

El detector de bucle de doble canal JUTAI LD-200/202 también puede funcionar como dos detectores de bucle de un solo canal independientes, adecuados para estacionamientos estándar de entrada y salida.

Esta configuración proporciona beneficios de ahorro de costos al reducir los costos de hardware asociados con el uso de detectores separados para cada función.

Independent Operation Diagram
Ejemplos de aplicación
Additional Application Diagram 1 Additional Application Diagram 2
Aplicaciones típicas
  • Puertas de barrera de estacionamiento con gabinetes de control de alimentación por CA
  • Controladores de estacionamiento de baja tensión CC/AC
  • Detección de dirección de entrada y salida
  • Carril de acceso de vehículos de dos bucles
  • Sistemas de estacionamiento comerciales
  • Puertas para vehículos residenciales e industriales
Valor de la integración

Ofrecer tanto las versiones de alimentación de CA como de baja tensión da a los distribuidores e integradores flexibilidad entre diferentes marcas de barreras y estándares de proyectos.La lógica común de dos canales también facilita la estandarización del diseño del carril mientras se elige el modelo de potencia adecuado para cada instalación.
