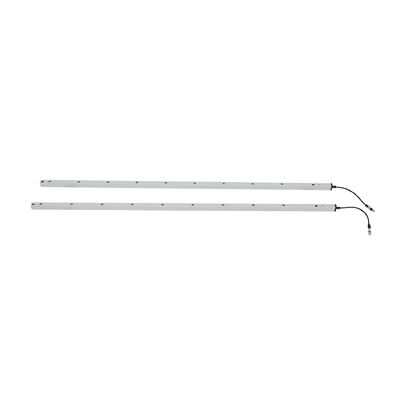

Dispositivo de seguridad fotoeléctrica para puertas automáticas con función de modo de blanqueo

Especificaciones básicas (cuadro detallado de parámetros)

Funciones y ventajas clave (puntos claros y detallados)

1. Modo de apagado: alarma antifalsa para puertas automáticas

• Definición del modo: diseñado específicamente para los huecos de las puertas automatizadas  bloquear el primer canal de la red de luz no desencadenará respuestas de seguridad, adaptándose a las características estructurales de las puertas automatizadas (por ejemplo,las persianas de rodillo, puertas rápidas) donde se produce un bloqueo secuencial del haz durante el cierre normal.
• Lógico de activación: Evita la inversión innecesaria de las puertas o el paro causado por los propios paneles de las puertas durante el funcionamiento, equilibrando la seguridad y la eficiencia operativa.
• Conveniencia de configuración: Sencillo funcionamiento por cable táctil (sin necesidad de herramientas profesionales), que garantiza una rápida adaptación a diferentes tipos de puertas automatizadas.

2Protección dirigida contra pinchazos

• Detección precisa: la red de luces de 8 rayos cubre toda la altura de las puertas automatizadas (1729 mm), detectando manos, extremidades, herramientas pequeñas o bienes cerca de la puerta para evitar accidentes de pellizco/aplastamiento.
• Respuesta inmediata: activa las señales de seguridad inmediatamente después de la interrupción del haz, igualando el funcionamiento rápido de las puertas automatizadas para eliminar los retrasos de seguridad.
• Amplia capacidad de adaptación: Apto para varios tipos de puertas automatizadas (puertas rápidas, puertas con persianas, puertas giratorias automáticas, puertas seccionales industriales) en diferentes escenarios.

3. Desempeño robusto y fiable

• Protección IP67: Completamente a prueba de polvo y a prueba de agua, resistente a la inmersión temporal en agua, polvo pesado y contaminantes industriales, ideal para puertas automáticas instaladas en exteriores o entornos polvorientos de talleres.
• Resistencia a la temperatura: Funciona de forma estable desde -20°C hasta +60°C, adaptándose a puertas automatizadas de almacenamiento en frío, puertas de taller de alta temperatura y puertas exteriores expuestas a fluctuaciones estacionales.
• Estructura duradera: La carcasa de aleación de aluminio resiste el desgaste mecánico, las vibraciones y la corrosión, lo que garantiza una fiabilidad a largo plazo incluso con frecuentes operaciones automáticas de la puerta.

4Instalación fácil y operación intuitiva

• Cables codificados por color: La división de la función de cableado transparente simplifica la conexión a los sistemas de control automático de puertas (detalles en la Guía de cableado a continuación), reduciendo los errores de instalación.
• Instalación ajustable: Los orificios de instalación reservados con dimensiones estandarizadas permiten el montaje flexible en diferentes marcos de puertas (se recomienda la instalación vertical).
• Diagnóstico visual: Los indicadores LED tanto en el emisor como en el receptor proporcionan retroalimentación de estado en tiempo real, lo que permite al personal en el sitio identificar rápidamente el funcionamiento normal, la desalineación, los problemas de voltaje o los bloqueos.

Guía de cableado (Tabla estandarizada con notas)

Advertencias críticas

• NO conecte los terminales NO/NC (cables verdes/amarillos del receptor) al terminal positivo de la fuente de alimentación, esto dañará permanentemente el relé óptico.
• Asegúrese de que el cableado esté bien ajustado y libre de cortocircuitos; mantenga los cables alejados de los conductores de alto voltaje/alta corriente para evitar interferencias.

Pasos para la activación del modo en blanco (paso a paso)

1. Complete el cableado de acuerdo con la Guía de cableado y confirme que no hay errores de conexión.
2. Alimentación del dispositivo de seguridad fotoeléctrica (asegurar que la fuente de alimentación cumpla los requisitos de DC12-24V).
3. Dentro de 1 minuto de encendido, toque el cable verde del receptor (NO salida) a su cable negro (GND) cinco veces consecutivas.
4. Observe la luz roja del receptor parpadeando rápidamente, esto indica una activación exitosa: el cable amarillo cambia al modo NC y el modo Blanking está habilitado.
5. Después de la activación, comprobar la función: el cierre normal de la puerta (bloqueo del primer canal) no activará las respuestas de seguridad.la intrusión de personal/objetos (bloqueo de otros canales) provocará la inversión/parada inmediata de la puerta.

Escenarios de aplicación (lista específica y detallada)

• Puertas automáticas industriales: Puertas rápidas, puertas con persianas, puertas industriales seccionales (fábricas, almacenes, centros logísticos).
• Puertas automáticas comerciales: Puertas giratorias automáticas, puertas corredizas (centros comerciales, edificios de oficinas, tiendas minoristas).
• Puertas automatizadas para entornos especiales: Puertas automáticas de almacenamiento en frío, puertas rápidas de salas limpias, puertas automáticas exteriores (resistentes a temperaturas extremas, polvo y humedad).
• Logística/puertas del muelle de carga: Puertas automáticas del muelle de carga, puertas de la zona de transferencia de material (protegen al personal y a las mercancías durante las operaciones de alta frecuencia).

Solución de problemas (cuadro completo de solución de problemas)

Guías de instalación (pasos detallados y operables)

1. Preparación previa a la instalación:
   • Verifique la altura y el ancho de apertura de la puerta automática y asegúrese de que la altura de protección (1729 mm) y el rango de funcionamiento (1-8 m) del dispositivo coincidan.
   • Compruebe la fuente de alimentación: Prepare una fuente de alimentación estable DC12-24V (compatible con la tensión de trabajo del dispositivo).
   • Inspeccione el dispositivo: compruebe que el emisor, el receptor, los cables y los conectores estén intactos (sin daños ni conexiones sueltas).
2. Operación de montaje:
   • Selección de las posiciones de montaje: instalar el emisor y el receptor verticalmente a ambos lados del marco de la puerta automática,garantizar que la rejilla de luz sea paralela a la dirección de movimiento de la puerta y cubra toda la abertura de la puerta (sin puntos ciegos).
   • Utilizar los orificios de instalación: alinear los orificios de montaje del dispositivo con el marco de la puerta, fijar con tornillos correspondientes (garantizar una instalación firme para evitar la desalineación inducida por vibraciones).
   • Disposición del cable: Envíe los cables de 8 m (transmisor) y 4 m (receptor) a lo largo del marco de la puerta, evitando los bordes afilados o las zonas de alta presión (evitar daños en el cable).
3. Conexión y depuración:
   • Sigue la Guía de cableado para conectar cables de alimentación, tierra y de señal.
   • Activación del dispositivo: Observe que los indicadores LED de luz azul constante del transmisor y de la luz azul constante del receptor indican un encendido normal.
   • Alinear la red de luz: si la luz azul del receptor parpadea, ajuste las posiciones del emisor/receptor hasta que la luz esté estable (alineación exitosa del haz).
   • Activar el modo de blanqueo: completar los pasos de activación por cable táctil según las instrucciones para adaptarse al funcionamiento de la puerta automatizada.

Advertencias de uso y mantenimiento (recordos detallados)

• Protección de cables: Mantenga los cables de conexión alejados de los conductores de alta tensión/alta corriente, de las máquinas de las puertas o de las vías de las carretillas elevadoras para evitar interferencias, extrusiones o daños.
• Mantenimiento de las lentes: Limpie regularmente las lentes emisoras/receptoras con un paño seco y suave para eliminar el polvo, las manchas de aceite o la condensación.
• Protección física: No doble, retorce o deje caer el dispositivo; evite rascarse la carcasa de aleación de aluminio o las lentes infrarrojas.
• Evitar las fuentes de luz: evitar que la luz solar directa u otras fuentes de luz infrarroja brillen sobre el receptor (evitar falsos disparadores o fallas de detección).
• Uso del modo de blanqueo: Asegúrese de que la puerta u obstrucción utilizada para el modo de bloqueo cumple el requisito de distancia mínima de bloqueo continuo (seguir las especificaciones del manual de usuario).
• Adaptación a la temperatura: En entornos extremos (por ejemplo, almacenamiento en frío por debajo de -20°C o talleres de altas temperaturas por encima de +60°C), antes de usar, confirme el rango de temperatura de funcionamiento del dispositivo.
• Inspección periódica: Probar periódicamente las funciones de modo antiprisionamiento y de modo de blanqueo para garantizar el funcionamiento normal del dispositivo; comprobar la estanqueidad del cableado y la integridad de los conectores.
