Controlador de estacionamiento de red dual W4G 4G LTE y Ethernet con fallo automático
| Place of Origin | China |
|---|---|
| Nombre de la marca | JUTAI |
| Model Number | W4G |
| Documento | W4G.pdf |
| Minimum Order Quantity | 1 |
| Precio | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Datos del producto
| Procesador central | Procesador ARM Cortex-M3 de alta velocidad, ejecutando un sistema operativo integrado en tiempo real | Tensión de funcionamiento | DC 12V (con protección de conexión inversa) |
|---|---|---|---|
| Temperatura de funcionamiento | -40°C a +85°C | Comunicación de red | Modo dual: 4G LTE (módulo integrado) y Ethernet (adaptativo 10/100M) |
| Lógica de redundancia de red | Conmutación por error automática: prioridad de Ethernet -> Cambiar a 4G si falla Ethernet -> V | Velocidad de enlace ascendente/descendente | Ethernet: hasta 300 KB/s; 4G: hasta 100 KB/s (depende de la red) |
| Salida de relé | 2 canales, contacto seco aislado, Capacidad de carga: 250 VCA/10 A o 30 V CC/10 A | Entrada digital (IO) | 6 canales, no aislados, rango de voltaje permitido: 0-5 V |
| Interfaces serie | 2 x RS232, 2 x RS485 (Velocidad de baudios: 4800-115200bps, con protección) | Interfaz Wiegand | 2 canales, admite Wiegand 26/34 adaptativo |
| Protocolos de cámara compatibles | Envío directo de fotografías a través de Ethernet (Zhixin, Zhenshi); Datos de matrícula vía RS485 (Z | Funciones a bordo | Reloj en tiempo real (RTC) con respaldo de batería, almacenamiento de datos fuera de línea de gran c |
| Modo de desarrollo | Acoplamiento en la nube (recomendado, a través del SDK de MQTT) y uso local (como controlador de har | Dimensiones físicas (L*W*H) | 145 mm * 105 mm * 15 mm |
| Tipo de tarjeta SIM | MicroSIM (1,8 V/3,3 V adaptable) | Gestión Remota | Admite actualizaciones de archivos y firmware por aire (OTA) |
| Resaltar | Control de estacionamiento W4G,Controlador de estacionamiento de red dual,Controlador de estacionamiento Ethernet |
||
Descripción de producto

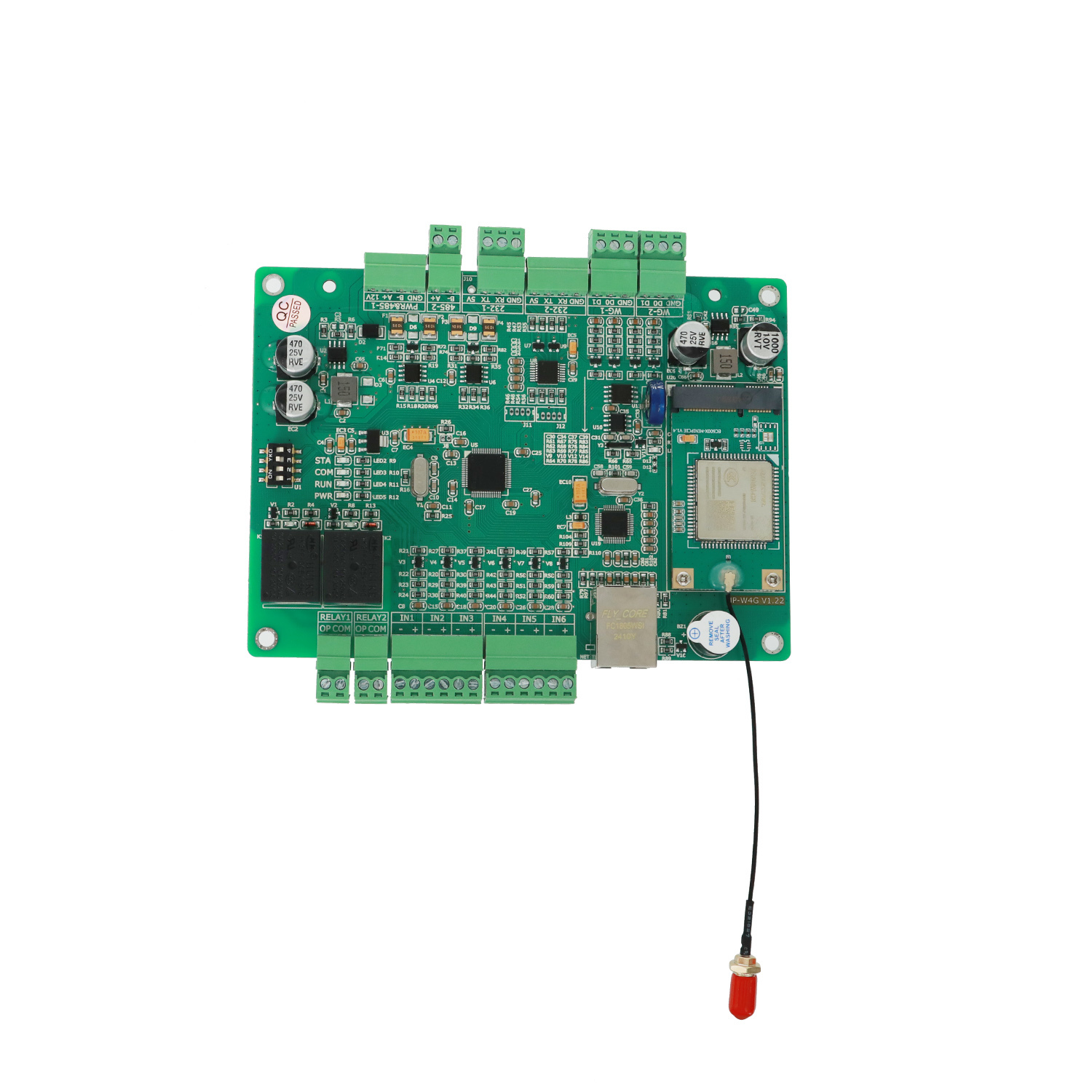

Controlador de Estacionamiento Dual 4G LTE y Ethernet W4G con Conmutación Automática
El controlador JUTAI serie W4G es un dispositivo central inteligente de grado industrial diseñado para sistemas de estacionamiento inteligente y control de acceso. Resuelve los sistemas tradicionales que dependen de líneas físicas integrando redundancia de doble red 4G LTE y Ethernet, logrando conmutación automática y conectividad sin interrupciones. Equipado con un procesador ARM Cortex-M3 de alta velocidad, interfaces ricas y capacidades de operación sin conexión, sirve como un "centro de comunicaciones" confiable para la comunicación entre plataformas en la nube, dispositivos en el sitio (cámaras, barreras, detectores) y equipos periféricos, asegurando la operación estable 24/7 de estacionamientos, comunidades cerradas y escenarios de acceso industrial.
Parámetros Técnicos Principales
| Categoría | Parámetros Clave | Especificación |
|---|---|---|
| Alimentación y Medio Ambiente | Voltaje de Operación | DC12V (con protección contra conexión inversa) |
| Corriente de Operación | 2A MÁX (corriente instantánea durante la transmisión de datos 4G) | |
| Temperatura de Operación | -40°C ~ +85°C (humedad relativa <80%, sin escarcha) | |
| Dimensiones (L × A × H) | 145mm × 105mm × 15mm | |
| Espaciado de Agujeros de Montaje | 135mm × 95mm | |
| Comunicación de Doble Red | Red Primaria | 4G LTE (módulo integrado, soporta tarjeta MicroSIM, voltaje adaptativo 1.8/3.3V) |
| Red de Respaldo/Preferida | Ethernet (10/100M adaptativo, aislado, no soporta inversión automática de polaridad) | |
| Velocidad de Datos | Ethernet: Máx 300KByte/S; 4G: Máx 100KByte/S (dependiendo de las condiciones de la red) | |
| Lógica de Red | Conmutación y respaldo automático: Uso prioritario de Ethernet, cambio automático a 4G en caso de fallo, reversión después de la recuperación | |
| Protocolos Soportados | MQTT (conexión a la nube), TCP/IP, protocolo lector ETC, protocolo de control de impresora | |
| Control e Interfaces | Salida de Relé | 2 canales (contacto normalmente abierto aislado), capacidad de carga: 250VAC 10A / 30VDC 10A |
| Entrada IO | 6 canales (no aislados, rango de voltaje admisible 0-5V) | |
| Interfaces Seriales | 2x RS232, 2x RS485 (velocidad en baudios 4800-115200bps, con protección ESD y contra pulsos) | |
| Interfaz de Control de Acceso | 2x interfaces Wiegand (Wiegand 26/34 adaptativo) | |
| Integración y Almacenamiento | Cámaras Compatibles | Ethernet: Zhixin, Zhenshi (envío de fotos); RS485: Zhixin, Zhenshi, Qianyi (datos de matrícula) |
| Funciones Integradas | RTC (reloj en tiempo real con respaldo contra fallo de energía), almacenamiento de datos sin conexión de gran capacidad, controlador LCD | |
| Modos de Desarrollo | Conexión a la nube (recomendado, MQTT + SDK); Uso local (control por software de PC) | |
| Gestión Remota | Soporte de Actualización | Actualizaciones de firmware y archivos a través de la red |
Ventajas Funcionales Clave
1. Redundancia de Doble Red y Conmutación Automática
- Sin tiempo de inactividad de red: Cambia automáticamente entre redes Ethernet y 4G. Si las líneas físicas están dañadas o falla Ethernet, cambia instantáneamente a 4G para garantizar la operación continua del sistema.
- Optimización de costos: Vuelve a Ethernet cuando se restablece la red, minimizando el consumo de datos 4G y reduciendo los costos operativos.
- Garantía de señal estable: El módulo 4G soporta la cobertura de la red de telefonía móvil, asegurando la operación normal siempre que haya señal móvil disponible.
2. Hub Integral de Integración de Dispositivos
- Integración de cámaras: Se conecta directamente a cámaras LPR principales a través de Ethernet (recibe envíos de fotos) o RS485 (obtiene datos de matrícula), eliminando la necesidad de convertidores adicionales.
- Control de periféricos: Controla barreras, luces e impresoras a través de relés; lee la presencia de vehículos de detectores de bucle a través de entradas IO; conecta lectores de tarjetas a través de interfaces Wiegand.
- Compatibilidad extendida: Soporta protocolos de análisis de lectores ETC y control de pantalla LCD, adaptándose a diversos requisitos funcionales de estacionamiento.
3. Operación sin Conexión e Integridad de Datos
- Capacidad de trabajo independiente: RTC integrado y memoria de gran capacidad, permitiendo la operación normal con listas blancas y configuraciones pre-almacenadas incluso sin conectividad de red.
- Almacenamiento de datos sin conexión: Guarda registros de reconocimiento de matrículas, registros de acceso e imágenes localmente, con capacidad de almacenamiento de hasta 64 imágenes de tamaño pequeño.
- Sincronización automática: Sube todos los datos e imágenes sin conexión a la nube inmediatamente después de la recuperación de la red, asegurando un historial de auditoría completo y sin pérdida de datos.
4. Integración Estándar en la Nube (MQTT)
- Conexión sencilla: Utiliza el protocolo JSON-over-MQTT para la comunicación, soportando la integración con plataformas personalizadas o de terceros con el SDK proporcionado.
- Cobertura completa de eventos: Informa el latido del dispositivo, el reconocimiento de matrículas, los escaneos de códigos QR y los cambios de estado de IO; soporta comandos remotos para control de barreras, mensajes de pantalla y actualizaciones de listas blancas.
- Seguro y confiable: La calidad de comunicación QoS 1 asegura la entrega de mensajes, con codificación GBK para una transmisión de datos estable.
5. Fiabilidad de Grado Industrial y Fácil Mantenimiento
- Adaptación a entornos hostiles: Opera de manera estable en temperaturas extremas de -40°C ~ +85°C, con protección ESD y contra pulsos para las interfaces.
- Bajo costo de mantenimiento: Monitoreo remoto del estado del dispositivo (intensidad de la señal, temperatura, uso de datos) y actualizaciones de firmware reducen las visitas al sitio.
- Diseño de hardware robusto: Protección contra conexión inversa, protección contra sobrecorriente y componentes duraderos aseguran operación continua 24/7.
Escenarios de Aplicación
- Estacionamientos Inteligentes y Garajes: Sirve como controlador principal para estaciones de entrada/salida, integrando cámaras LPR, control de barreras y enlace con el sistema de pago. La operación sin conexión garantiza un servicio ininterrumpido durante cortes de red.
- Comunidades Cerradas y Complejos Residenciales: Gestiona listas blancas de residentes, acceso temporal de visitantes y entrada/salida de vehículos de reparto. La redundancia de doble red asegura que no haya fallos en el control de acceso.
- Estacionamientos Comerciales y Minoristas: Facilita el estacionamiento de pago, la gestión de pases mensuales y la integración con estaciones de pago por código QR. La operación confiable mejora la experiencia del cliente durante las horas pico.
- Parques Industriales y Logísticos: Controla el acceso de camiones y personal autorizado, registra los tiempos de entrada/salida e integra con sistemas de gestión de almacenes. Resiste entornos industriales hostiles.
- Peajes y Acceso a Carreteras: Soporta la integración del protocolo ETC, con garantía de doble red para comunicaciones críticas en escenarios de cobro de peajes.
Por qué Elegir el Controlador de Estacionamiento Dual 4G W4G?
- Elimina el Punto Único de Fallo: La conmutación automática entre Ethernet y 4G asegura un tiempo de actividad del sistema del 100%, protegiendo ingresos y seguridad.
- Simplifica la Arquitectura del Sistema: Integra múltiples interfaces de comunicación y lógica de control, reemplazando switches de red, routers 4G y software basado en PC por separado.
- Preparado para el Futuro y Escalable: El protocolo MQTT abierto y las interfaces estándar soportan la integración en plataformas IoT, escalando a través de múltiples sitios.
- Operación Rentable: El almacenamiento de datos sin conexión reduce la dependencia de la red en tiempo real; la conmutación automática de red optimiza los costos de datos.
- Compatibilidad Probada: Funciona con cámaras LPR principales, lectores ETC y periféricos, reduciendo los riesgos de integración para los integradores de sistemas.
