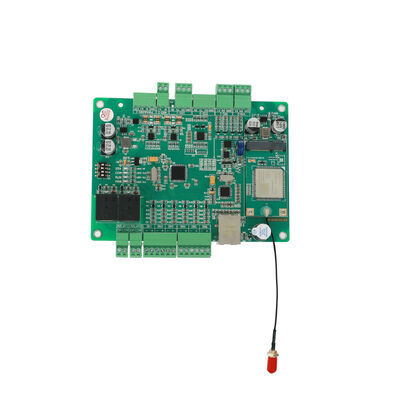

Controlador de estacionamiento 4G multifunción para sistema LPR y control de barreras
| Place of Origin | China |
|---|---|
| Nombre de la marca | JUTAI |
| Model Number | W4G |
| Documento | W4G.pdf |
| Minimum Order Quantity | 1 |
| Precio | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Datos del producto
| Procesador central | Procesador ARM Cortex-M3 de alta velocidad, ejecutando un sistema operativo integrado en tiempo real | Tensión de funcionamiento | DC 12V (con protección de conexión inversa) |
|---|---|---|---|
| Temperatura de funcionamiento | -40°C a +85°C | Comunicación de red | Modo dual: 4G LTE (módulo integrado) y Ethernet (adaptativo 10/100M) |
| Lógica de redundancia de red | Conmutación por error automática: prioridad de Ethernet -> Cambiar a 4G si falla Ethernet -> V | Velocidad de enlace ascendente/descendente | Ethernet: hasta 300 KB/s; 4G: hasta 100 KB/s (depende de la red) |
| Salida de relé | 2 canales, contacto seco aislado, Capacidad de carga: 250 VCA/10 A o 30 V CC/10 A | Entrada digital (IO) | 6 canales, no aislados, rango de voltaje permitido: 0-5 V |
| Interfaces serie | 2 x RS232, 2 x RS485 (Velocidad de baudios: 4800-115200bps, con protección) | Interfaz Wiegand | 2 canales, admite Wiegand 26/34 adaptativo |
| Protocolos de cámara compatibles | Envío directo de fotografías a través de Ethernet (Zhixin, Zhenshi); Datos de matrícula vía RS485 (Z | Funciones a bordo | Reloj en tiempo real (RTC) con respaldo de batería, almacenamiento de datos fuera de línea de gran c |
| Modo de desarrollo | Acoplamiento en la nube (recomendado, a través del SDK de MQTT) y uso local (como controlador de har | Dimensiones físicas (L*W*H) | 145 mm * 105 mm * 15 mm |
| Tipo de tarjeta SIM | MicroSIM (1,8 V/3,3 V adaptable) | Gestión Remota | Admite actualizaciones de archivos y firmware por aire (OTA) |
| Resaltar | Controlador de estacionamiento 4G,Controlador de estacionamiento LPR,Controlador de estacionamiento multifunción |
||
Descripción de producto
Controlador Multifunción 4G para Aparcamientos para Sistemas LPR y Control de Barreras
El controlador de aparcamientos JUTAI W4G 4G es un núcleo inteligente de grado industrial diseñado para sistemas de aparcamiento con reconocimiento de matrículas (LPR). Integra redundancia de doble red 4G/Ethernet, integración de datos LPR, control de barreras, operación sin conexión y enlace de múltiples periféricos, resolviendo los sistemas de aparcamiento tradicionales que dependen de líneas físicas. Equipado con un procesador ARM Cortex-M3 de alta velocidad y ricas interfaces estándar, conecta sin problemas cámaras LPR, barreras, detectores de bucle y plataformas en la nube, garantizando la operación estable 24/7 de aparcamientos, comunidades y escenarios de acceso comercial.
Parámetros Técnicos Principales
| Categoría | Parámetros Clave | Especificación |
|---|---|---|
| Alimentación y Medio Ambiente | Voltaje de Operación | DC12V (con protección contra conexión inversa) |
| Corriente de Operación | 2A MÁX (corriente instantánea durante la transmisión de datos 4G) | |
| Temperatura de Operación | -40°C ~ +85°C (humedad relativa <80%, sin escarcha) | |
| Dimensiones (L × A × H) | 145mm × 105mm × 15mm | |
| Espaciado de Agujeros de Montaje | 135mm × 95mm | |
| Comunicación de Doble Red | Módulo 4G | Integrado, soporta tarjeta MicroSIM (adaptativa 1.8/3.3V), velocidad de datos máx. 100KByte/S |
| Interfaz Ethernet | Adaptativa 10/100M, aislada, velocidad de datos máx. 300KByte/S | |
| Lógica de Red | Conmutación automática: Prioridad Ethernet, conmutación a 4G en caso de fallo, retorno tras recuperación | |
| Integración LPR y Periféricos | Cámaras Compatibles | Zhixin, Zhenshi (envío de fotos por Ethernet); Zhixin, Zhenshi, Qianyi (datos RS485) |
| Interfaces de Control | 2x RS232, 2x RS485 (4800-115200bps, con protección ESD) | |
| Interfaces de Control de Acceso | 2x Wiegand (adaptativo 26/34 bits) | |
| Entrada/Salida IO | 6x entrada IO (0-5V); 2x salida de relé (250VAC 10A / 30VDC 10A) | |
| Funciones Principales | Almacenamiento sin Conexión | Guarda listas blancas, registros de acceso y hasta 64 imágenes (≤64KB cada una) |
| Protocolos Soportados | MQTT (conexión a la nube), protocolo de lector ETC, protocolo de control de impresora | |
| Modos de Desarrollo | Conexión a la nube (SDK + MQTT); Uso local (control por software de PC) |
Ventajas Funcionales Clave
1. Redundancia de Doble Red y Operación Ininterrumpida
- Sin dependencia de línea: Diseño de doble red 4G + Ethernet, que cambia automáticamente a 4G cuando las líneas físicas están dañadas o falla Ethernet
- Optimización de costos: Vuelve a Ethernet después de la recuperación de la red, minimizando el consumo de datos 4G y los costos operativos
- Cobertura de señal estable: Utiliza redes de operadores móviles, garantizando la operación normal siempre que haya señales móviles disponibles
2. Integración Fluida del Sistema LPR
- Integración directa de cámaras: Soporta envío de fotos por Ethernet de cámaras Zhixin/Zhenshi y datos de matrículas RS485 de tres marcas principales
- Transmisión rápida de datos: Ethernet sube fotos de 100KB en ~0.5 segundos, 4G en ~1.5 segundos, asegurando el procesamiento LPR en tiempo real
- Detección de matrículas falsas: Colabora con cámaras compatibles para identificar matrículas falsas/de retorno/estacionadas, mejorando la seguridad del aparcamiento
3. Operación sin Conexión e Integridad de Datos
- Capacidad de trabajo independiente: RTC integrado (copia de seguridad en caso de fallo de alimentación) y memoria de gran capacidad, operando con listas blancas pre-almacenadas sin conexión
- Control de acceso sin conexión: Permite automáticamente el paso de vehículos de la lista blanca válida, deniega el paso a vehículos temporales/caducados y guarda todos los registros
- Sincronización automática: Sube registros sin conexión, imágenes y registros de acceso a la nube inmediatamente después de la reconexión, sin pérdida de datos
4. Control Integral de Barreras y Periféricos
- Gestión de barreras: 2 relés de alta carga controlan la apertura/cierre/mantenimiento abierto de la barrera, con control de retardo LED (1-30 segundos)
- Enlace de periféricos: Lee señales de detectores de bucle a través de entradas IO para detectar la presencia de vehículos; conecta lectores de tarjetas a través de Wiegand para control de acceso dual
- Funciones extendidas: Soporta impresoras de tickets, lectores ETC y pantallas LCD, adaptándose a diversas configuraciones de aparcamiento
5. Integración en la Nube y Gestión Inteligente
- Conexión con protocolo MQTT: Formato JSON estándar, que soporta control en la nube de barreras, contenido de pantalla, transmisiones de voz y actualizaciones de listas blancas
- Monitorización en tiempo real: Informes de latido periódicos (1 minuto por defecto) que incluyen intensidad de señal, temperatura, uso de datos y tipo de red
- Gestión de listas blancas: Soporta la adición/modificación/eliminación de listas blancas (máx. 16000 entradas), con operación por lotes para extender la vida útil del flash
Escenarios de Aplicación
- Aparcamientos Inteligentes: Controlador principal para estaciones de entrada/salida, integrando reconocimiento LPR, control de barreras y enlace con el sistema de pago. La operación sin conexión garantiza un servicio ininterrumpido durante cortes de red
- Comunidades Residenciales: Gestiona listas blancas de residentes y acceso temporal de visitantes, enlazando con sistemas de control de acceso comunitario para una entrada segura de vehículos
- Aparcamientos Comerciales y Minoristas: Facilita el aparcamiento de pago, la gestión de abonos mensuales y la integración de pagos por código QR. La redundancia de doble red garantiza la fiabilidad en horas punta
- Parques Industriales y Centros Logísticos: Controla el acceso de camiones y personal autorizado, registra los tiempos de entrada/salida e integra con sistemas de gestión de almacenes
- Estaciones de Peaje de Autopistas: Soporta la integración del protocolo ETC, con estabilidad de doble red que garantiza la comunicación crítica en escenarios de cobro de peajes
¿Por qué elegir el Controlador de Aparcamientos W4G 4G?
- Optimización Específica para LPR: Integración fluida con cámaras LPR principales, reduciendo la complejidad de integración para los integradores de sistemas
- Garantía de Cero Tiempo de Inactividad: La conmutación automática de doble red elimina las interrupciones dependientes de la línea, protegiendo los ingresos y la seguridad del aparcamiento
- Robusta Capacidad sin Conexión: La operación independiente con almacenamiento de datos garantiza el control de acceso normal incluso sin conectividad de red
- Durabilidad de Grado Industrial: Resistencia a temperaturas extremas (-40°C ~ +85°C) y protección de interfaces para entornos exteriores hostiles
- Escalable y Preparado para el Futuro: El protocolo MQTT abierto y las ricas interfaces soportan la integración con plataformas en la nube y la expansión funcional
